▶ 型号: TFT-H013A2QQIST3N10
▶ 类型：1.3寸方形TFT LCD
▶ 显示像素：240x240 Px
▶ 外形尺寸（mm): 26.00×29.15×1.95
▶ 显示英寸：1.3"
▶ 有效尺寸（mm）：23.4x23.4
▶ 应用：智能穿戴、仪器仪表
▶ 可视角度：IPS全视角
▶ 亮度：350cd/M2
▶ 引脚：FPC-10PIN
▶ 接口：SPI
▶ 特别说明：防静电ESD 8KV
▶ 工作温度：-20~70℃
▶ 电源电压：2.8V
▶ 驱动芯片：ST7789H2
TFT-H013A2QQIST3N10 | 1.3寸方形TFT LCD彩色液晶显示模块/240X240点阵彩屏模组/SPI串口电阻触摸屏
这款1.3寸方形TFT LCD的分辨率为240x240像素，最佳视角为IPS，并且具有 350 cd/m2 亮度的高亮度 LED 背光，使其成为需要在室外或明亮环境下可见的项目的理想选择 。 虽然这款透射式 LCD 尺寸紧凑，采用低2.8V电压电源。
确保轻松的电气连接。 告别连接问题，享受平稳运行，稳定、轻松地实现Arduino/C8051项目。 该 TFT LCD 显示屏由 ST7789H2控制器供电，可提供卓越的性能和可靠性。 该控制器优化了显示器的功能，确保流畅的操作以及图像和图形的准确渲染。 我们的显示器均符合 RoHS 标准，并遵守严格的环境和安全标准。
| 文件名称 | 更新日期 | 大小 |
使用说明书 TFT-H013A2QQIST3N10
|
2025-03-26 | 659.77KB |
|
FPC 连接器
|
2025-03-26 | 2.02MB |
|
打印原理图
|
2025-03-26 | 25.54KB |
|

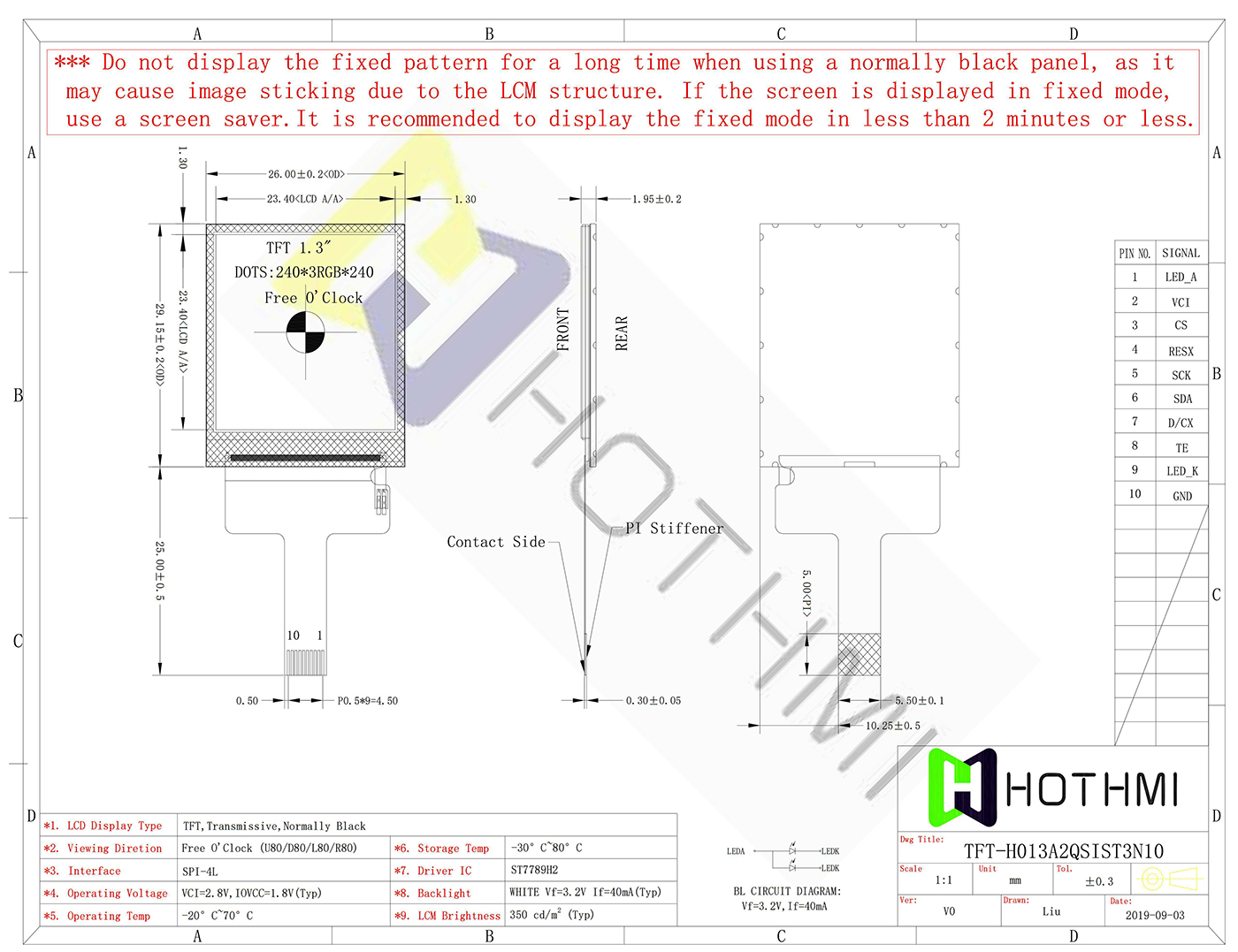

规格图
|
2025-03-26 | 64.80KB |
CAD图纸
|
2025-03-26 | 152.09KB |
质量标准
在 HOTLCD Display，我们每天都努力为客户提供最优质的产品。 这意味着质量、工程和制造团队将齐心协力，超越您的期望。
我们的客户应该期望他们的产品达到或超过以下标准：
所有产品
| 可靠性测试 | 客户可以期望所有生产部件都能满足或超过温度、湿度和振动方面的操作要求。 |
| 玻璃清洁度 | 客户可以期望玻璃受到衬垫保护，并考虑到清洁标准。 这意味着玻璃上不会有污染物、指纹和其他异物。 |
| 边框外观 | 边框将被统一涂漆，不含异物和分散注意力的外观瑕疵。 我们的标准保持表面干净、无划痕。 |
| PCB外观 | PCB 在交付时考虑到了长期可靠性。 饰面不含气泡、外来污染物，并符合所有 UL 防火要求。 PCB 材料将始终按照行业标准交付。 PCB 边缘将被整齐地切割并且没有毛刺。 |
| 焊接 | 所有引线和 SMT 组件的焊接在提供机械安全性和电气连接方面是一致的。 |
| 一致性 | 我们的制造和检验流程确保批次之间的产品一致性。 这意味着多年来处理的订单将不断满足您的期望。 我们通过严格的制造规格、注重流程细节以及与黄金单位进行比较来做到这一点。 |
| 产品完整性 | 产品制造的质量确保了施工的完整性。 客户可以期待紧密的组装，而不必担心零件松动或材料丢失。 我们的产品将满足所有环境期望，包括温度、湿度和振动条件。 |
| 玻璃颜色 | 虽然玻璃颜色可能会出现正常变化（由于制造公差），但 Hotdisplay Display 仍按照内部批准的颜色图表保持颜色合规性。 维护这些图表是为了确保根据需要识别和纠正任何微小的玻璃偏差。 |
| 静电放电防护与安全 | 所有器件的设计和处理均考虑了 ESD 保护。 这包括防静电袋、包装物和托盘内的 ESD-SAFE 包装。 提醒客户始终遵循 ESD 安全，以最好地保护设备。 |
