  • HTM1604B-25W-A5P | 16x4 字符显示 | 透射式液晶显示器| 侧白背光 | STN (-) 负蓝色显示 | Arduino显示屏

    这款液晶显示器型号为HTM1604B-25W-A5P，具备以下特点：

    字符数量和行数： 16字符，4行字符。

    显示效果： 白色像素在蓝色背景上显示。

    显示技术： 采用透射式液晶显示技术，配备背光以提高可视性。

    工作温度范围： 宽广的工作温度范围，-20°C 至 70°C。

    视角： 最佳视角为6:00。

    电压要求： 5V 工作电压，使其与多种开发板兼容，包括流行的 Arduino/C8051 开发板。


    连接器定制：轻松修改显示器上的任何连接器以满足您的应用程序的要求。 我们的工程师能够对排针、盒装接头、直角接头以及您的显示器可能需要的任何其他连接器进行焊接。
    PCB修改：从 PCB 的形状、尺寸、引脚排列和元件布局等多种更改中进行选择，使其完美适合您的应用。
    背光颜色定制：模组背光有多种组合可选不带背光或带黄绿色 / 蓝色 / 白色 / 琥珀色 / 红色 / RGB背光选择达48种效果，可点开定制页面参考。
    字库定制：提供多种字体库，包括英语/日语、西欧、东欧、斯堪的纳维亚欧洲、西里尔语（俄语）、希伯来语/阿拉伯语等。

    线缆定制:调整电缆的长度、位置和引脚排列或添加其他连接器。 获得经过精确设计的电缆解决方案，使您的连接变得精简且安全。

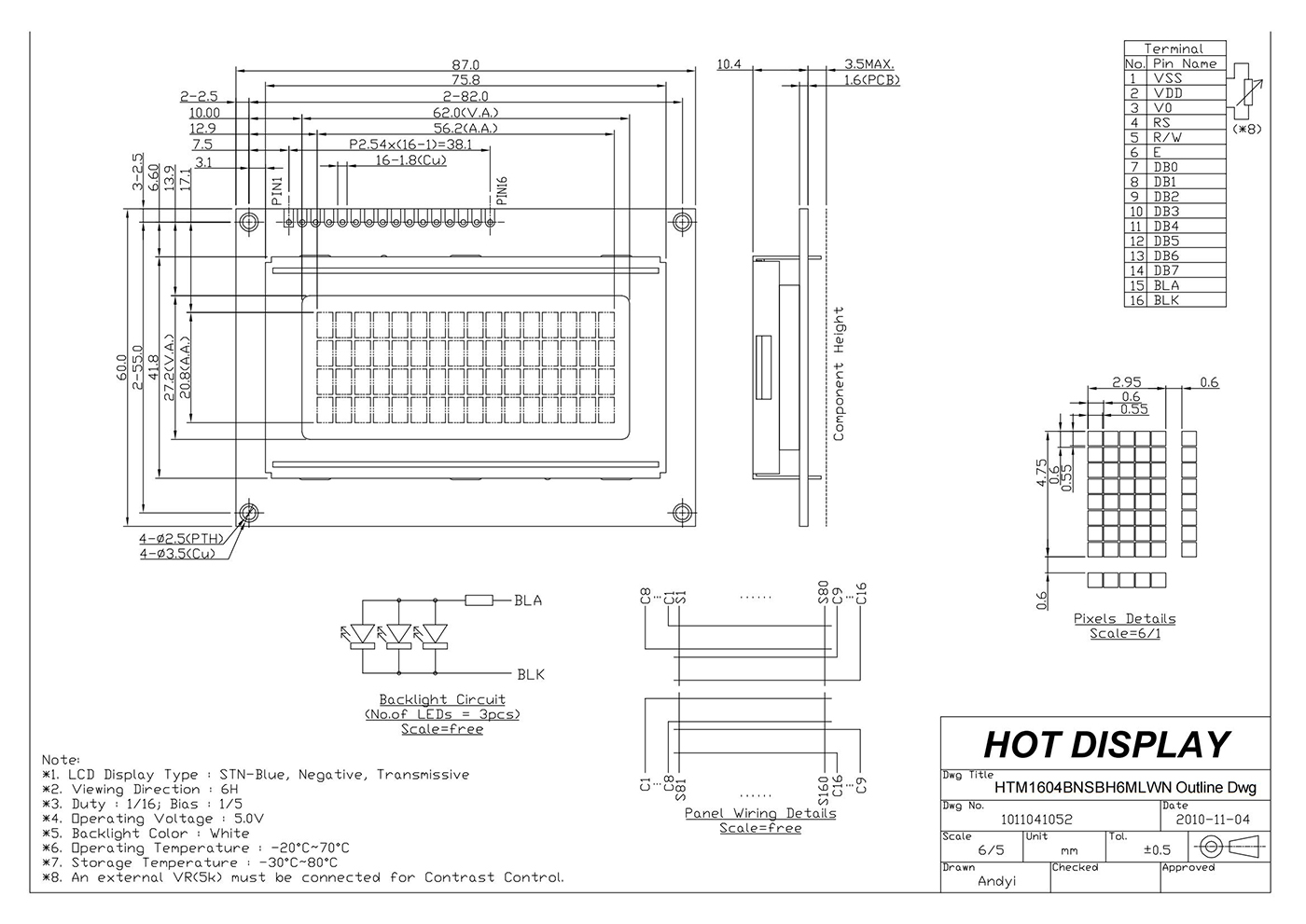

  • HTM1604B Outline_00.jpg

  • 项目

    参数描述

    单位

    名称

    HTM1604B-25W-A5P


    点阵数

    16字 × 4行

    dots

    模组尺寸

    87x60x10.4 (MAX)

    mm

    可视(VA)区域

    62.0（W） × 27.2（H）

    mm

    有效(AA)区域

    56.2（W） × 20.8（H）

    mm

    点(像素)间距

    0.60 × 0.60mm

    mm

    IC

    ST7066U driver chip


    电源电压

    5.0V

    V

    背部灯光

    白色背光


    显示模式

    STN（-）


    驱动方式(Duty)

    1/16 duty cycle


    类型

    字符LCD


    特性

    全透反射偏光片



     搜索关键词：液晶显示屏 16x4, 液晶显示屏16 x 4, 16x4 液晶显示屏, 16 x 4 液晶显示屏
