  • 2.8英寸TFT液晶屏|480x640 RGB接口TFT面板|ST7701S

    TFT-H028A19VG1ST5N40 是一款由2.8英寸TFT液晶模组，采用RGB+SPI双接口设计，支持24位色深（默认配置），分辨率达480(RGB) × 640像素。其核心驱动芯片为ST7701S，工作电压范围3.0V～3.6V（典型值3.3V），配备无触摸屏版本，背光采用恒流驱动（电压18.0～20.4V，电流22mA），亮度典型值为500 cd/m²，满足室内外多种场景需求。


    模组支持宽视角（上下左右各85°），对比度典型值1000:1，响应时间30ms，色域覆盖约71%（CIE 1931标准），光学性能优异。机械尺寸为38.2mm（宽） × 182.47mm（高） × 3.5mm（厚），紧凑设计适配嵌入式应用。工作温度范围-20℃～+70℃，存储温度-30℃～+80℃，通过高温、低温、振动及静电放电等可靠性测试，稳定性强。


    接口方面，提供40引脚RGB并行总线及SPI串行通信选项（默认RGB 24位模式），支持灵活配置为18/16位模式，未使用数据引脚需接地。使用时需注意避免长时间显示静态图像（建议2分钟内刷新），推荐使用黑色或动态屏保以防止图像残留。该模组适用于工业控制、医疗设备、便携终端等领域，兼顾高性能与可靠性。


    这款产品是可以应用于手持设备，家用电器等产品，尺寸适中，应用范围广。


  • 产品规格书 - 液晶模块,控制器,连接器↓

    文件名称 更新日期 大小
    TFT-H028A19 VGIST5N40 2025-04-09 1.09MB

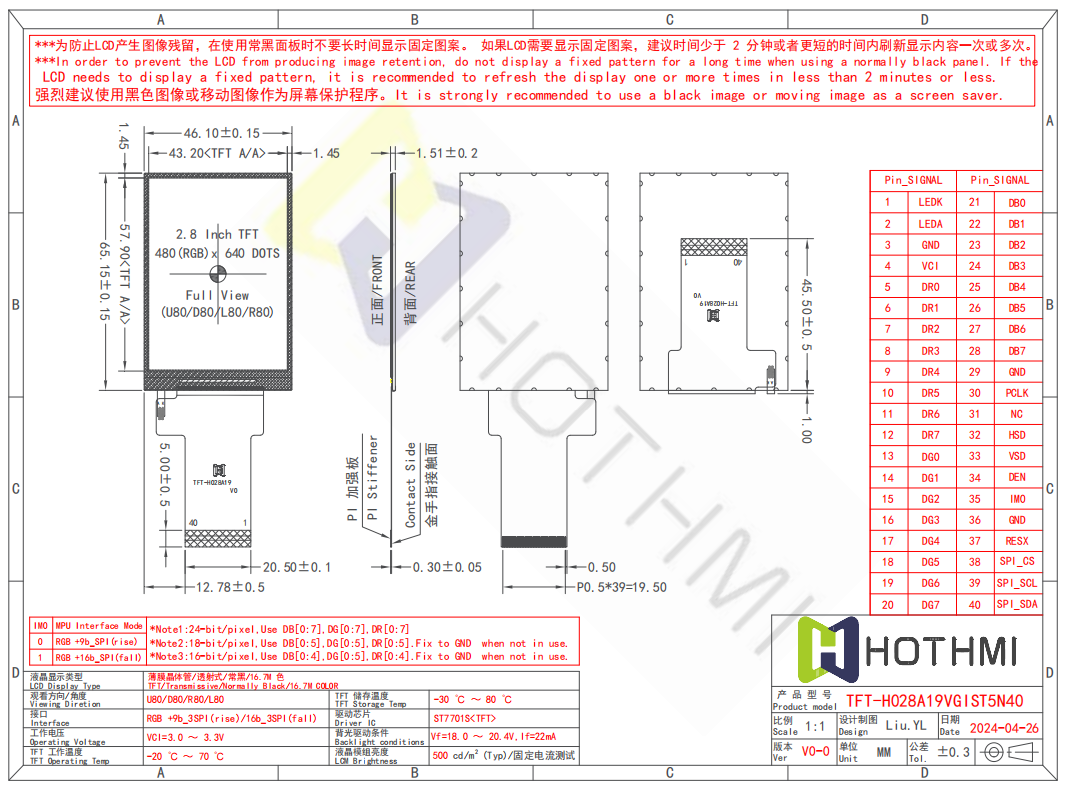

  • 028A19.png

  • 参数

    参数描述

    单位

    TFT 系列

    TFT-H028A19 VGIST5N40


    对角线尺寸

    2.8”

    Inch

    分辨率

    480x640

    Dot

    外形尺寸

    46.1x65.15x1.51

    mm

    有效区域 (AA)

    43.2x57.90

    mm

    LCD 类型

    TFT液晶显示屏

    mm

    显示视角

    IPS全视角


    长宽比

    2:3


    背光类型

    LED 白色


    TFT 驱动 IC

    ST7701S


    亮度

    500

    cd/m2

    工作温度

    -20~70℃

    ℃

    存储温度

    -30~80℃

    ℃
