3.2"128X64图形液晶模组/STN负显/蓝底白像素显示/白色背光/KS0107+KS0108或兼容/全透明偏光片

3.2"128X64图形液晶模组/STN负显/蓝底白像素显示/白色背光/KS0107+KS0108或兼容/全透明偏光片

▶ 型号: HTM12864B-25W-A5P

▶ 类型：标准COB液晶模组
▶ 显示像素：128x64

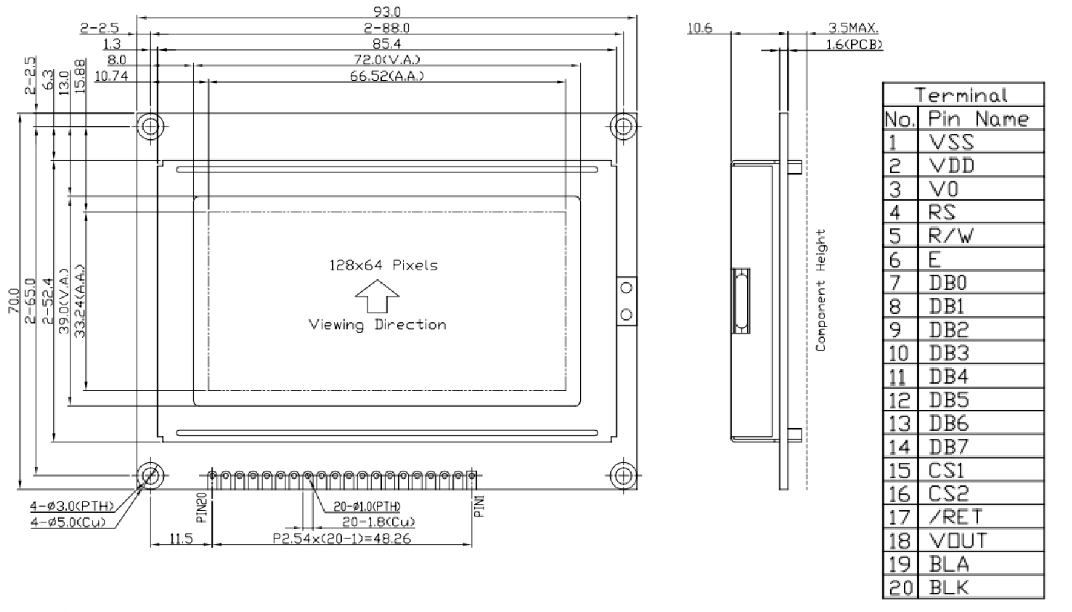

▶ 外形尺寸(mm) ：93.0 (W) X 70.0 (H) X 14.0 (T)
▶ VA尺寸(mm)：72.0 (W) X 39.0 (H)
▶ AA尺寸(mm) ：66.52 (W) X 33.24 (H)
▶ 点间距(mm)：0.52 (W) X 0.52 (H)
▶ 应用：工业控制
▶ 视角：6H
▶ 背光/亮度：黄绿光
▶ 引脚：20PIN
▶ 接口方式：MCU
▶ 特殊说明：抗静电ESD 8KV
▶ 工作温度：-20~70℃
▶ 供电电压：5.0v
▶ 驱动芯片：KS0108 + KS0107

产品咨询数据下载索取Demo Code
- 运输
- 付款
- 税款
- 保证
- 退回
- 停产
运输

国内快递我司与顺丰有合作,国外和DHL进行合作,您可以我们联系咨询运费以及重量得到最新的报价。

付款

不支持线上付款，可通过对公账户转账,若开增值税票请联系我司销售人员获取对公账户.

税款

此网站出售的所有产品都不含税,若需要增值税票请与我司销售人员联系线下购买。

保证

此网站出售的所有产品质保一年,若因客户使用不当造成的损坏免费维修,收取材料成本费用。

退回

质保期内的产品可退回维修或换新, 退回前请先与我司销售人员联系确认退货原因后再退回。

停产

我们承诺长期生产此网站销售的所有产品,若IC或面板停产,将尽量使用兼容物料替换。

上一个 返回 下一个

128X64图形液晶模组/STN负显/蓝底白像素显示/白色背光/KS0107+KS0108或兼容/全透明偏光片

HTM12864B-25W-A5P是蓝色背景，128x64单色白色像素，KS0107+KS0108或兼容的控制器非常常见且有据可查，它是MCU接口，STN-蓝色液晶负片，工作温度范围宽，对比度高，符合rohs标准，尺寸紧凑。默认是排针连接。它可以通过8051、PIC、AVR、ARDUINO、ARM和Raspberry Pi等MCU轻松控制。

连接器定制：轻松修改显示器上的任何连接器以满足您的应用程序的要求。我们的工程师能够对排针、盒装接头、直角接头以及您的显示器可能需要的任何其他连接器进行焊接。

PCB修改：从 PCB 的形状、尺寸、引脚排列和元件布局等多种更改中进行选择，使其完美适合您的应用。

背光颜色定制：模组背光有多种组合可选不带背光或带黄绿色 / 蓝色 / 白色 / 琥珀色 / 红色 / RGB背光选择达48种效果，可点开定制页面参考。

字库定制：提供多种字体库，包括英语/日语、西欧、东欧、斯堪的纳维亚欧洲、西里尔语（俄语）、希伯来语/阿拉伯语等。

线缆定制:调整电缆的长度、位置和引脚排列或添加其他连接器。获得经过精确设计的电缆解决方案，使您的连接变得精简且安全。

项目	规格参数	单位
名称	HTM12864B-25W-A5P
图形显示	128 列× 64 行	dots
外观尺寸	93.0 x 70.0 x 14.0 (MAX)	mm
VA尺寸	72.0 x 39.0	mm
AA尺寸	66.52 x 33.24	mm
像素间距	0.52 x 0.52	mm
驱动芯片	KS107+KS108 或兼容
施加电压	5V	V
背光	白色
显示模式	STN 负向显示
驱动方式	1/64 duty cycle
产品类别	图形液晶模块
偏光片类型	全透
