2.3寸320x240 TFT液晶显示屏MCU ILI9342 Arduino

2.3寸320x240 TFT液晶显示屏MCU ILI9342 Arduino

▶ 型号: TFT-H023A61LQTIL2N40

▶ 类型：TFT横屏
▶ 显示像素：320x240 Px
▶ 外形尺寸（mm): 51.00x45.80x2.50
▶ 显示英寸：2.3"
▶ AA尺寸（mm）：46.75x35.06
▶ 应用：C8051/Arduino/STM32
▶ 可视角度：12H
▶ 亮度：250cd/M2
▶ 引脚：FPC-40PIN
▶ 接口：MCU
▶ 特别说明：防静电ESD 8KV
▶ 工作温度：-20~70℃
▶ 电源电压：2.8V
▶ 驱动芯片：ILI9342

产品咨询数据下载索取Demo Code
- 运输
- 付款
- 税款
- 保证
- 退回
- 停产
运输

国内快递我司与顺丰有合作,国外和DHL进行合作,您可以我们联系咨询运费以及重量得到最新的报价。

付款

不支持线上付款，可通过对公账户转账,若开增值税票请联系我司销售人员获取对公账户.

税款

此网站出售的所有产品都不含税,若需要增值税票请与我司销售人员联系线下购买。

保证

此网站出售的所有产品质保一年,若因客户使用不当造成的损坏免费维修,收取材料成本费用。

退回

质保期内的产品可退回维修或换新, 退回前请先与我司销售人员联系确认退货原因后再退回。

停产

我们承诺长期生产此网站销售的所有产品,若IC或面板停产,将尽量使用兼容物料替换。

上一个 返回 下一个

产品描述

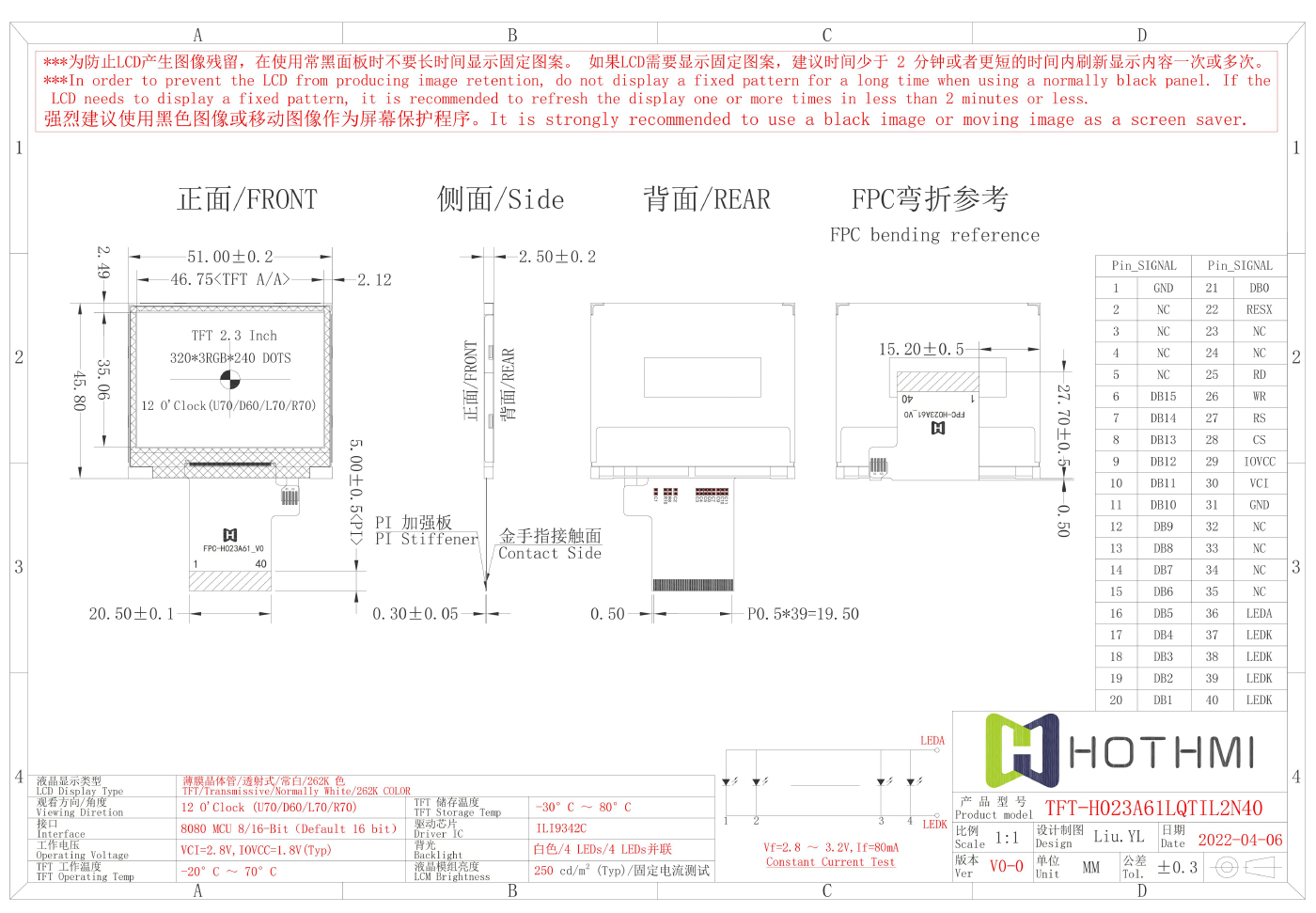

规格图
属性

TFT-H023A61LQTIL2N40 | 2.3" TFT液晶显示屏 | 320x240 像素 |MCU 8Bit接口 | 40 针 FFC ZIF 连接 | 可选配电容/电阻触摸屏 | Arduino显示屏

这款2.3英寸TFT显示屏的分辨率为320x240像素，最佳视角为12H视角，并且具有250 Cd/M2 亮度的LED 背光，虽然这款透射式 LCD 尺寸紧凑，采用2.8V电压电源。确保轻松的电气连接。告别连接问题，享受平稳运行，稳定、轻松地实现Arduino/C8051项目。该 TFT LCD 显示屏由ILI9342控制器供电，可提供卓越的性能和可靠性。该控制器优化了显示器的功能，确保流畅的操作以及图像和图形的准确渲染。我们的显示器均符合 RoHS 标准，并遵守严格的环境和安全标准。

定制排线/FPC：根据您的需求，调整电缆的长度、位置和引脚排列，或者添加其他连接器。获得经过精确设计的电缆解决方案，使您的连接更加精简且安全。

触摸屏附加组件：通过电容式或电阻式触摸屏技术提升您的用户体验。我们可以调整触摸屏的玻璃厚度或形状，以确保完美适配您的设计。

界面定制：从多种界面选项中选择，或者与我们的专家交流，选择最适合您项目的界面选项。我们可以将 HI、USB、SPI、VGA 等接口整合到您的显示器中，以实现您的设计目标。

盖板玻璃：为您的显示器配备定制切割的盖板玻璃，以提高耐久性。可以选择各种厚度的盖板玻璃，并进行光学粘合，以防止湿气和碎屑。

质量标准

在 HOTLCD Display，我们每天都努力为客户提供最优质的产品。这意味着质量、工程和制造团队将齐心协力，超越您的期望。

我们的客户应该期望他们的产品达到或超过以下标准：

所有产品

可靠性测试	客户可以期望所有生产部件都能满足或超过温度、湿度和振动方面的操作要求。
玻璃清洁度	客户可以期望玻璃受到衬垫保护，并考虑到清洁标准。这意味着玻璃上不会有污染物、指纹和其他异物。
边框外观	边框将被统一涂漆，不含异物和分散注意力的外观瑕疵。我们的标准保持表面干净、无划痕。
PCB外观	PCB 在交付时考虑到了长期可靠性。饰面不含气泡、外来污染物，并符合所有 UL 防火要求。 PCB 材料将始终按照行业标准交付。 PCB 边缘将被整齐地切割并且没有毛刺。
焊接	所有引线和 SMT 组件的焊接在提供机械安全性和电气连接方面是一致的。
一致性	我们的制造和检验流程确保批次之间的产品一致性。这意味着多年来处理的订单将不断满足您的期望。我们通过严格的制造规格、注重流程细节以及与黄金单位进行比较来做到这一点。
产品完整性	产品制造的质量确保了施工的完整性。客户可以期待紧密的组装，而不必担心零件松动或材料丢失。我们的产品将满足所有环境期望，包括温度、湿度和振动条件。
玻璃颜色	虽然玻璃颜色可能会出现正常变化（由于制造公差），但 Hotdisplay Display 仍按照内部批准的颜色图表保持颜色合规性。维护这些图表是为了确保根据需要识别和纠正任何微小的玻璃偏差。
静电放电防护与安全	所有器件的设计和处理均考虑了 ESD 保护。这包括防静电袋、包装物和托盘内的 ESD-SAFE 包装。提醒客户始终遵循 ESD 安全，以最好地保护设备。
