3.3 英寸 160x160 LCD 图形显示模块 | STN 正片显示屏 | UC1698 | MCU | Arduino

3.3 英寸 160x160 LCD 图形显示模块 | STN 正片显示屏 | UC1698 | MCU | Arduino | 灰底蓝字

▶ 型号: HTM160160C-11Y-A5P

▶ 类型：标准COB液晶模组
▶ 显示像素：160x160

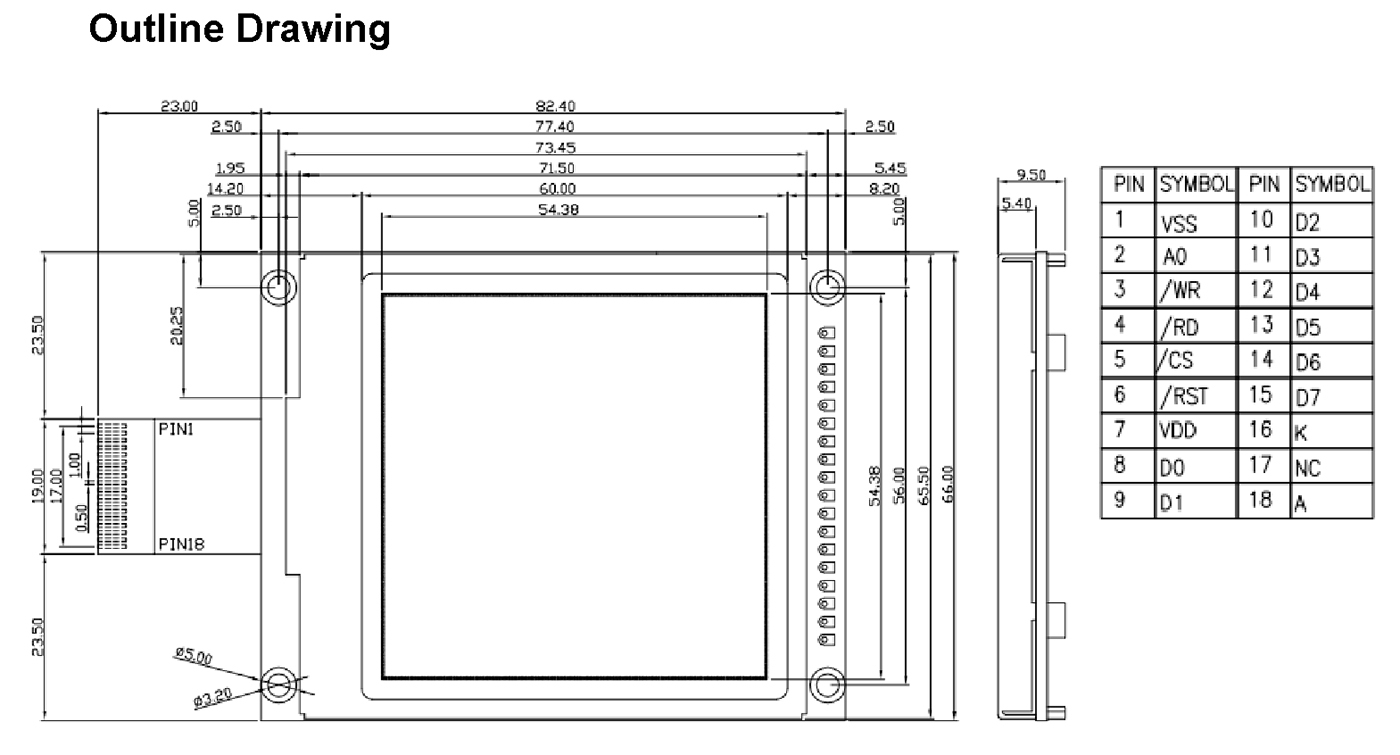

▶ 外形尺寸(mm) ：82.4x66.0x9.5
▶ VA尺寸(mm)：60.0x60.0
▶ AA尺寸(mm) ：54.38x54.38
▶ 点间距(mm) ：0.34x0.34
▶ 应用：电表
▶ 视角：6H
▶ 背光/亮度：白光
▶ 引脚：FFC-18PIN
▶ 接口方式：MCU
▶ 特殊说明：MCU/8bit
▶ 工作温度：-20~70℃
▶ 供电电压：3.3V
▶ 驱动芯片：UC1698

产品咨询数据下载索取Demo Code
- 运输
- 付款
- 税款
- 保证
- 退回
- 停产
运输

国内快递我司与顺丰有合作,国外和DHL进行合作,您可以我们联系咨询运费以及重量得到最新的报价。

付款

不支持线上付款，可通过对公账户转账,若开增值税票请联系我司销售人员获取对公账户.

税款

此网站出售的所有产品都不含税,若需要增值税票请与我司销售人员联系线下购买。

保证

此网站出售的所有产品质保一年,若因客户使用不当造成的损坏免费维修,收取材料成本费用。

退回

质保期内的产品可退回维修或换新, 退回前请先与我司销售人员联系确认退货原因后再退回。

停产

我们承诺长期生产此网站销售的所有产品,若IC或面板停产,将尽量使用兼容物料替换。

上一个 返回 下一个

3.3 英寸 160x160 LCD 图形显示模块 | STN 正片显示屏 | UC1698 | MCU | Arduino | 灰底蓝字

3.3 英寸 160x160 LCD 图形显示屏在灰色背景上显示蓝色像素。这款全透式 LCD 显示屏经过精心设计，在明亮环境中，通过偏光片的反射性，将图像反射给观赏者，在较暗的环境中，LCD 内置强背光，可提供高对比度并向观看者显示清晰的图形。这种先进的显示技术可确保显示屏始终易于阅读，无论照明条件如何。

这款图形 LCD 显示模块与 Arduino 完全兼容，可与其他电子系统无缝连接，适用于各种应用。这款专为承受严苛的操作条件而设计，在 -20 至 70 摄氏度的温度范围内使用时，运行异常。此 LCD 的最佳视角为 6:00，工作电压为 3.3V，符合 RoHS 标准。

连接器定制：轻松修改显示器上的任何连接器以满足您的应用程序的要求。我们的工程师能够对排针、盒装接头、直角接头以及您的显示器可能需要的任何其他连接器进行焊接。

PCB修改：从 PCB 的形状、尺寸、引脚排列和元件布局等多种更改中进行选择，使其完美适合您的应用。

背光颜色定制：模组背光有多种组合可选不带背光或带黄绿色 / 蓝色 / 白色 / 琥珀色 / 红色 / RGB背光选择达48种效果，可点开定制页面参考。

字库定制：提供多种字体库，包括英语/日语、西欧、东欧、斯堪的纳维亚欧洲、西里尔语（俄语）、希伯来语/阿拉伯语等。

线缆定制:调整电缆的长度、位置和引脚排列或添加其他连接器。获得经过精确设计的电缆解决方案，使您的连接变得精简且安全。

项目	规格内容	单元
型号	HTM160160C-11Y-A5P
列 × 行	160 x 160	dots
模组尺寸	82.4（W） × 66.0 （H） × 9.5 （T）	mm
VA尺寸	60.0 x 60.0	mm
AA尺寸	54.38 × 54.38（H）	mm
点(像素)间距	0.34（W） × 0.34 mm	mm
IC	UC1698
应用电压	3.3V	V
背光	黄绿
模式	STN(+)
驱动模式	1/160 duty cycle
类型	图形LCD
偏光片类型	半透
