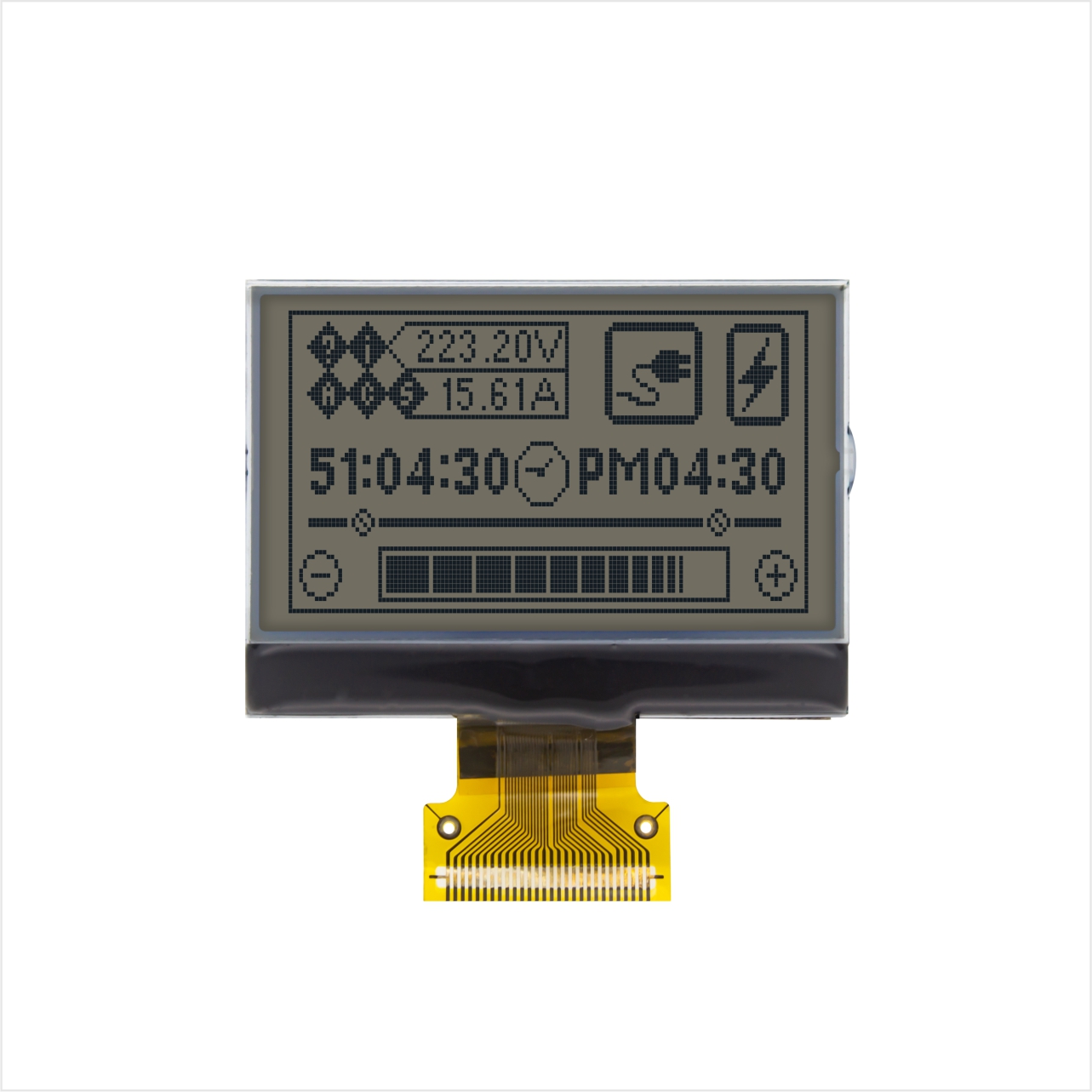

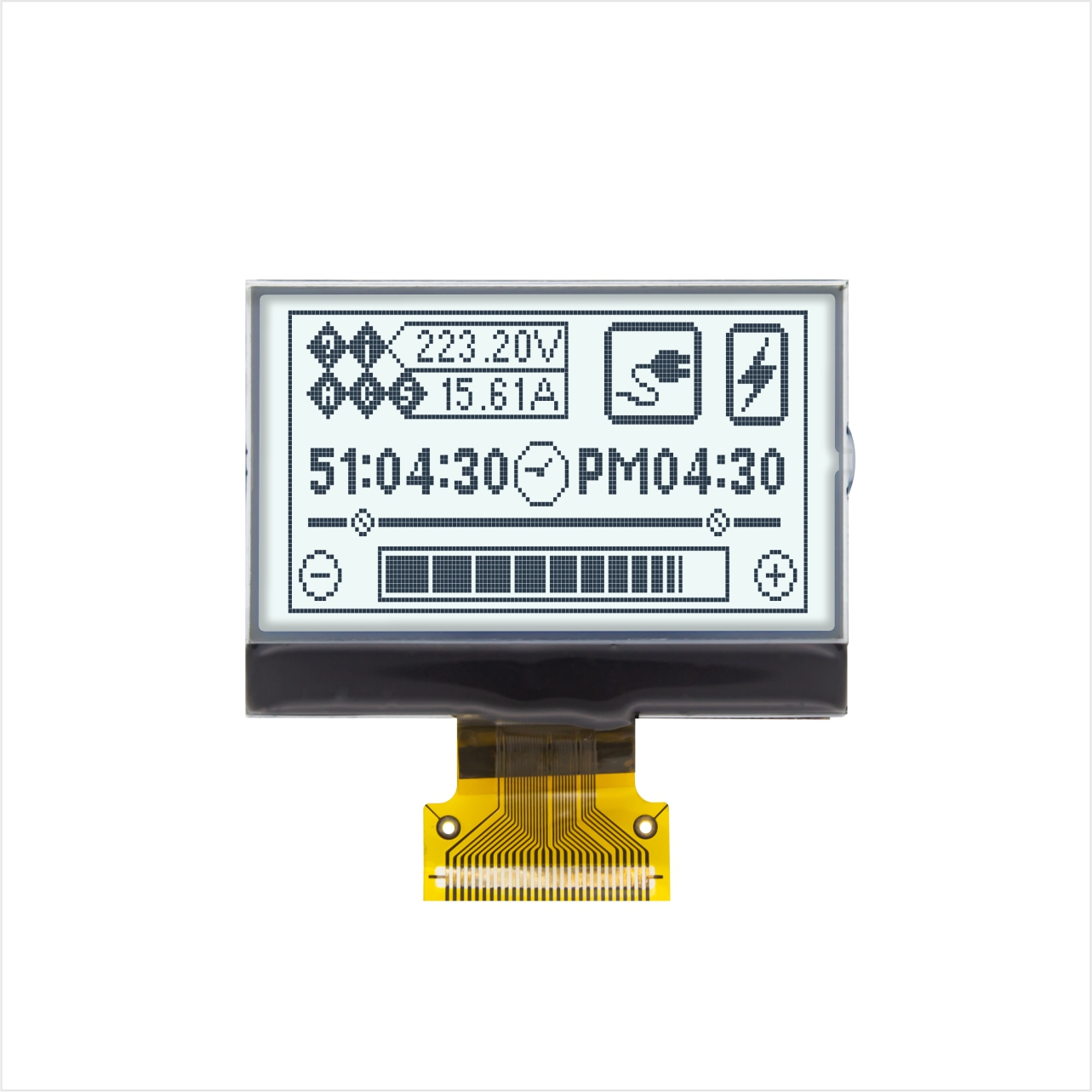

2英寸128 x 64 LCD 图形液晶模块 | 白色背光 | 128x64 图形 LCD 模块 | ST7567 SPI

2英寸128 x 64 LCD 图形液晶模块 | 白色背光 | 128x64 图形 LCD 模块 | ST7567 SPI | DFSTN 负向显示 |黑底白字

▶ 型号: HTM12864-117-41W-A5P

▶ 类型：LCM带中文字库
▶ 显示像素：128x64
▶ 外形尺寸(mm) ：54.6x52.0x5.2
▶ VA尺寸(mm)：45.2x27.0
▶ AA尺寸(mm) ：40.92x24.2
▶ 点间距(mm)：0.52x0.52
▶ 应用：工业仪器仪表
▶ 视角：6H
▶ 背光/亮度：白色
▶ 引脚：12PIN
▶ 接口方式：SPI
▶ 特殊说明：可选字库
▶ 工作温度：-20~70℃
▶ 供电电压：3V/5V可选
▶ 驱动芯片：ST7567

产品咨询数据下载索取Demo Code
- 运输
- 付款
- 税款
- 保证
- 退回
- 停产
运输

国内快递我司与顺丰有合作,国外和DHL进行合作,您可以我们联系咨询运费以及重量得到最新的报价。

付款

不支持线上付款，可通过对公账户转账,若开增值税票请联系我司销售人员获取对公账户.

税款

此网站出售的所有产品都不含税,若需要增值税票请与我司销售人员联系线下购买。

保证

此网站出售的所有产品质保一年,若因客户使用不当造成的损坏免费维修,收取材料成本费用。

退回

质保期内的产品可退回维修或换新, 退回前请先与我司销售人员联系确认退货原因后再退回。

停产

我们承诺长期生产此网站销售的所有产品,若IC或面板停产,将尽量使用兼容物料替换。

上一个 返回 下一个

2 英寸 128 x 64 LCD 图形 LCD 模块 | 白色背光 | 128x64 图形 LCD 模块 | ST7567 SPI | DFSTN 负片显示 | 黑色背景白色字符

2 英寸 128 x 64 LCD 图形 LCD 模块是 128x64 图形PCB板芯片 (COB) 液晶显示模块，在黑色背景上显示明亮的白色像素。这款透射式 LCD 显示屏经过精心设计，可在较暗的环境下使用时提供最佳的可视性和令人印象深刻的色彩。显示屏内置强大的背光，可提供高对比度并确保屏幕上所有图形的易读性。

这款图形 LCD 显示模块与 Arduino 完全兼容，可与其他电子系统无缝连接，适用于各种应用。这款型号专为承受恶劣的操作条件而设计，在 -20 至 70 摄氏度的温度范围内使用时运行异常。此 LCD 的最佳视角为 6:00，工作电压为 5V，符合 RoHS 标准。

连接器定制：轻松修改显示器上的任何连接器以满足您的应用程序的要求。我们的工程师能够对排针、盒装接头、直角接头以及您的显示器可能需要的任何其他连接器进行焊接。

PCB修改：从 PCB 的形状、尺寸、引脚排列和元件布局等多种更改中进行选择，使其完美适合您的应用。

背光颜色定制：模组背光有多种组合可选不带背光或带黄绿色 / 蓝色 / 白色 / 琥珀色 / 红色 / RGB背光选择达48种效果，可点开定制页面参考。

字库定制：提供多种字体库，包括英语/日语、西欧、东欧、斯堪的纳维亚欧洲、西里尔语（俄语）、希伯来语/阿拉伯语等。

线缆定制:调整电缆的长度、位置和引脚排列或添加其他连接器。获得经过精确设计的电缆解决方案，使您的连接变得精简且安全。

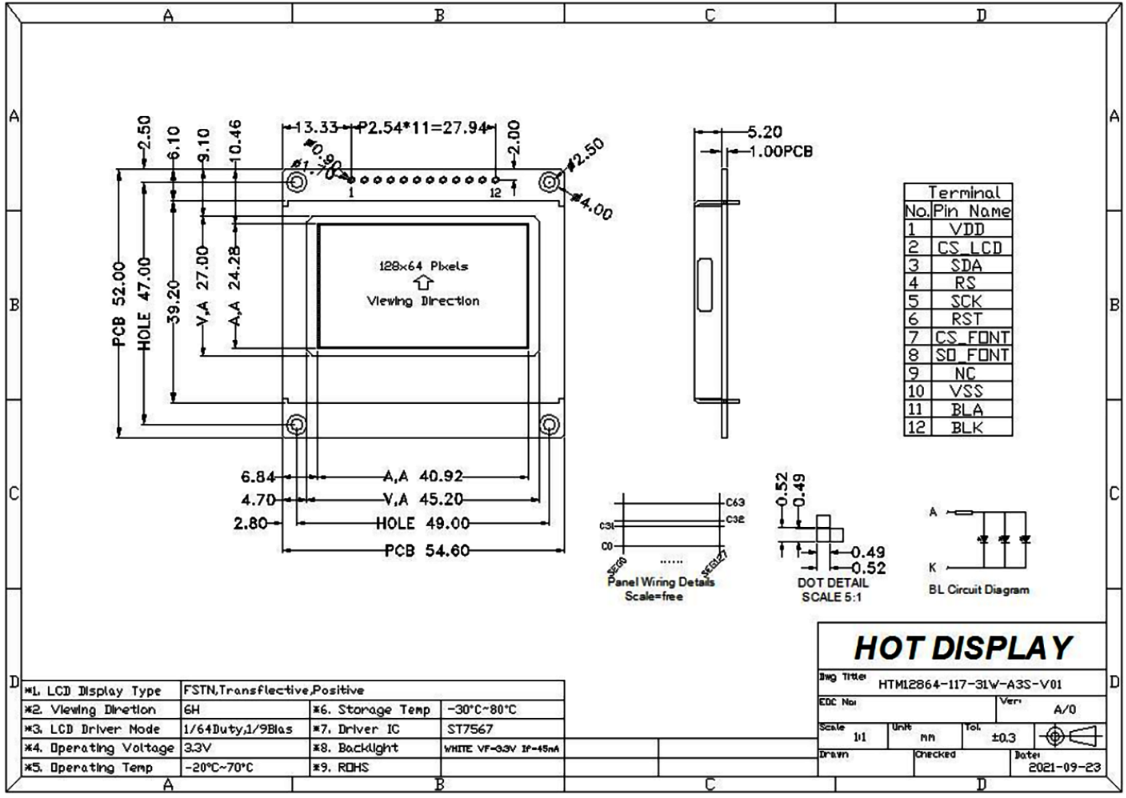

项目	规格参数	单位
名称	HTM12864-117-41W-A5P
点阵数	128 × 64	dots
模组尺寸	54.6x 52.0 x 5.2 (MAX)	mm
可视(VA)区域	45.2 x 27.0	mm
AA尺寸	40.92 x 24.2	mm
点(像素)间距	0.52 x 0.52	mm
IC	ST7567
应用电压	5V	V
背部灯光	白色
模式	DFSTN(-)
驱动方式(Duty)	1/64 duty cycle
类型	图形LCD
偏光片类型	半透
