  • 5.0v | 122X32 单色图形 LCD | DFSTN (-) 带白色侧背光 |  Arduino | 半透反射显示屏 | 黑色底白字图形 | ST7920 控制器


    这个122x32图形LCD模块显示明亮的白色像素在生动的黑色背景。此透明液晶屏设计用于在黑暗环境中使用时提供最佳可视性和令人惊叹的颜色。屏幕上有强大的内置背光，可实现高对比度，确保屏幕上所有图形的可读性。

    该图形LCD显示模块与Arduino完全兼容，允许与其他电子系统进行简单无缝的连接，适用于各种应用。HTM12232Z-41w-A5P模型旨在承受恶劣的操作条件，并且在-20至70℃的温度范围内使用是有效的。LCD最佳视角为6：00，工作电压为5V，与RSP兼容。


    连接器定制：轻松修改显示器上的任何连接器以满足您的应用程序的要求。 我们的工程师能够对排针、盒装接头、直角接头以及您的显示器可能需要的任何其他连接器进行焊接。
    PCB修改：从 PCB 的形状、尺寸、引脚排列和元件布局等多种更改中进行选择，使其完美适合您的应用。
    背光颜色定制：模组背光有多种组合可选不带背光或带黄绿色 / 蓝色 / 白色 / 琥珀色 / 红色 / RGB背光选择达48种效果，可点开定制页面参考。
    字库定制：提供多种字体库，包括英语/日语、西欧、东欧、斯堪的纳维亚欧洲、西里尔语（俄语）、希伯来语/阿拉伯语等。

    线缆定制:调整电缆的长度、位置和引脚排列或添加其他连接器。 获得经过精确设计的电缆解决方案，使您的连接变得精简且安全。

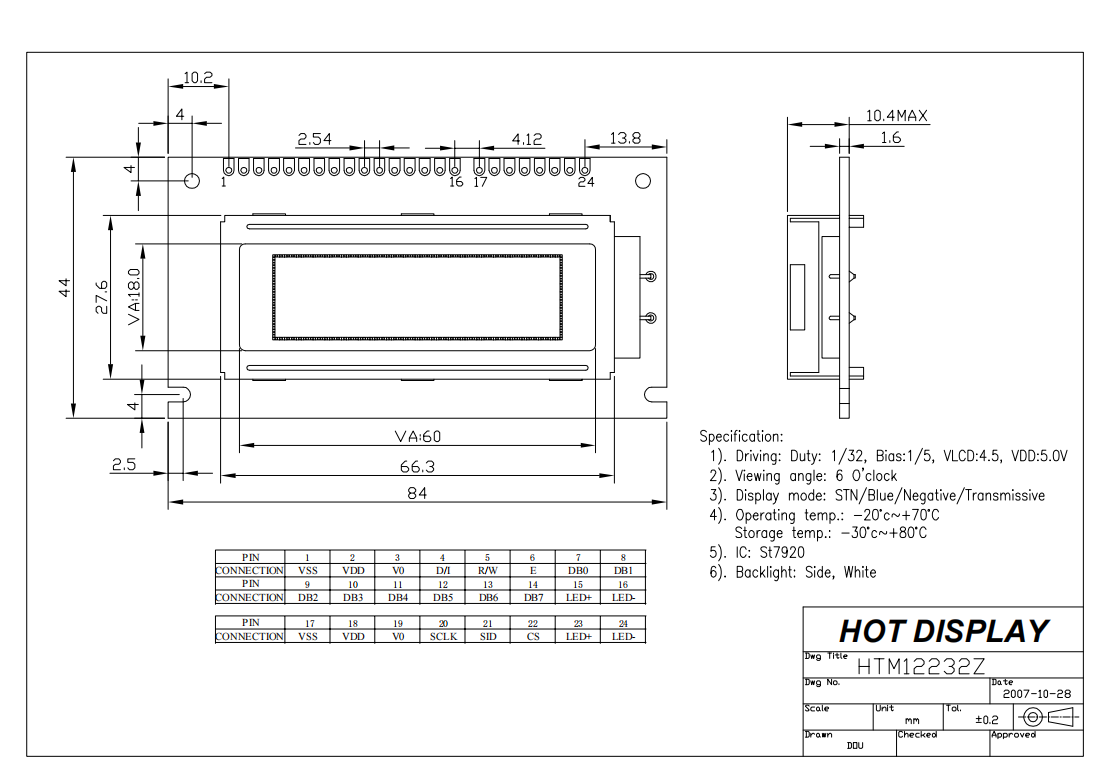

  • 1714965304584.png

  • 项目

    参数描述

    单元

    名称

    HTM12232Z-41W-A5P


    点阵数

    122x32点

    dots

    模组尺寸

    84.0 x 44.0 x 13.9 (MAX)

    mm

    VA尺寸

    60（W） × 18.0（H）

    mm

    AA尺寸

    48.76（W） × 14.36（H）

    mm

    像素间距

    0.41 × 0.36

    mm

    IC

    ST7920


    电源电压

    5.0V

    V

    背光

    白色背光


    显示模式

    DFSTN-


    驱动方式(Duty)

    1/32 duty cycle


    类型

    图形模组


    特性

    半透偏光片



    搜索关键词：122X32图形液晶显示屏，32X122图形液晶显示屏，单色图形显示屏，Arduino
