5.1寸240x128 图形液晶显示模组 | 240 x 128 寸灰底蓝字图形LCD | MCU

5.1寸240x128 图形液晶显示模组 | 240 x 128 寸灰底蓝字图形LCD | MCU | RA8803 |5.0v |Arduino

▶ 型号: HTM240128Z-11W-A5P

▶ 类型：标准COB点阵模组
▶ 显示像素：240x128
▶ 外形尺寸(mm) ：144..0x104.0x14.6
▶ VA尺寸(mm)：114.0x64.0
▶ AA尺寸(mm) ：107.95x57.55
▶ 点间距(mm) ：0.45x0.41
▶ 应用：工控机
▶ 视角：6H
▶ 背光/亮度：白光
▶ 引脚：20PIN
▶ 接口方式：MCU
▶ 工作温度：-20~70℃
▶ 供电电压：5.0V
▶ 驱动芯片：RA8803

产品咨询数据下载索取Demo Code
- 运输
- 付款
- 税款
- 保证
- 退回
- 停产
运输

国内快递我司与顺丰有合作,国外和DHL进行合作,您可以我们联系咨询运费以及重量得到最新的报价。

付款

不支持线上付款，可通过对公账户转账,若开增值税票请联系我司销售人员获取对公账户.

税款

此网站出售的所有产品都不含税,若需要增值税票请与我司销售人员联系线下购买。

保证

此网站出售的所有产品质保一年,若因客户使用不当造成的损坏免费维修,收取材料成本费用。

退回

质保期内的产品可退回维修或换新, 退回前请先与我司销售人员联系确认退货原因后再退回。

停产

我们承诺长期生产此网站销售的所有产品,若IC或面板停产,将尽量使用兼容物料替换。

上一个 返回 下一个

5.1寸240x128 图形液晶显示模组 | 240 x 128 寸灰底蓝字图形LCD | MCU | RA8803 |5.0v|Arduino

5.1寸240x128 图形液晶显示模组是一个 5.1英寸单色、240×128 点阵、COB（板上芯片）图形 LCD 模块。在 STN的 LCD 模式宽温度范围（工作温度：-20°C 至 70°C，存储温度：-30°C 至 80°C），带白色 LED 背光，总体显示效果为灰底蓝字。它有一个六点钟方向的观察方向和一个半透反偏光镜，推荐用于室内和室外的应用。该产品具有负电压，采用 1/128 Duty 和控制器 IC RA8803 或同等产品组装在板上芯片。接口类型为并行。这是按照 ISO 标准和程序制造的符合 ROHS 的产品。

连接器定制：轻松修改显示器上的任何连接器以满足您的应用程序的要求。我们的工程师能够对排针、盒装接头、直角接头以及您的显示器可能需要的任何其他连接器进行焊接。

PCB修改：从 PCB 的形状、尺寸、引脚排列和元件布局等多种更改中进行选择，使其完美适合您的应用。

背光颜色定制：模组背光有多种组合可选不带背光或带黄绿色 / 蓝色 / 白色 / 琥珀色 / 红色 / RGB背光选择达48种效果，可点开定制页面参考。

字库定制：提供多种字体库，包括英语/日语、西欧、东欧、斯堪的纳维亚欧洲、西里尔语（俄语）、希伯来语/阿拉伯语等。

线缆定制:调整电缆的长度、位置和引脚排列或添加其他连接器。获得经过精确设计的电缆解决方案，使您的连接变得精简且安全。

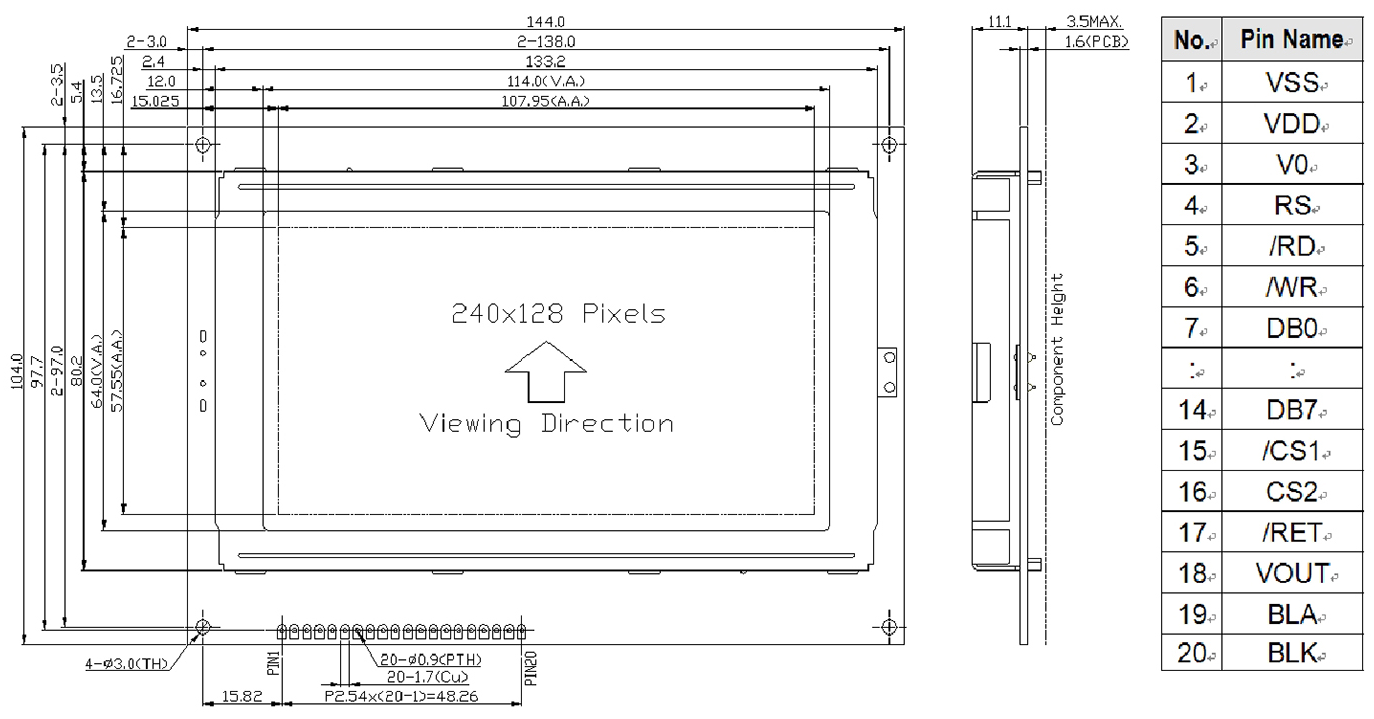

参数	规格内容	单位
型号	HTM240128Z-11W-A5P
分辨率	240 × 128	dots
模组尺寸	144.0 x 104.0 x 14.6 (MAX)	mm
可视(VA)区域	114.0 x 64.0	mm
有效(AA)区域	107.95 x 57.55	mm
像素间距	0.45 x 0.41	mm
IC	RA8803
应用电压	5V	V
背光	白色
显示模式	STN(+)
驱动模式	1/128 duty cycle
产品类型	图形点阵模块
特性	半透性偏光片
