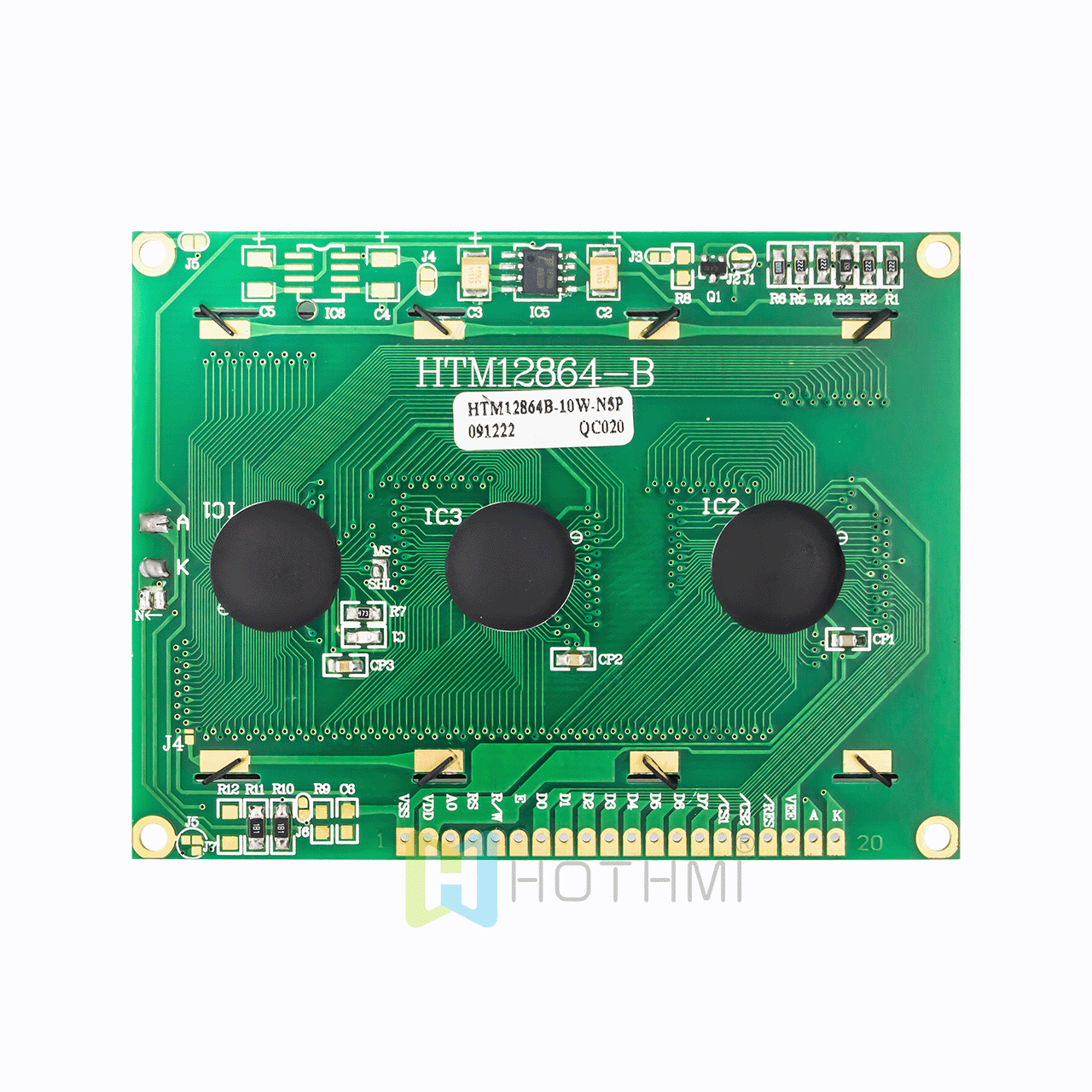

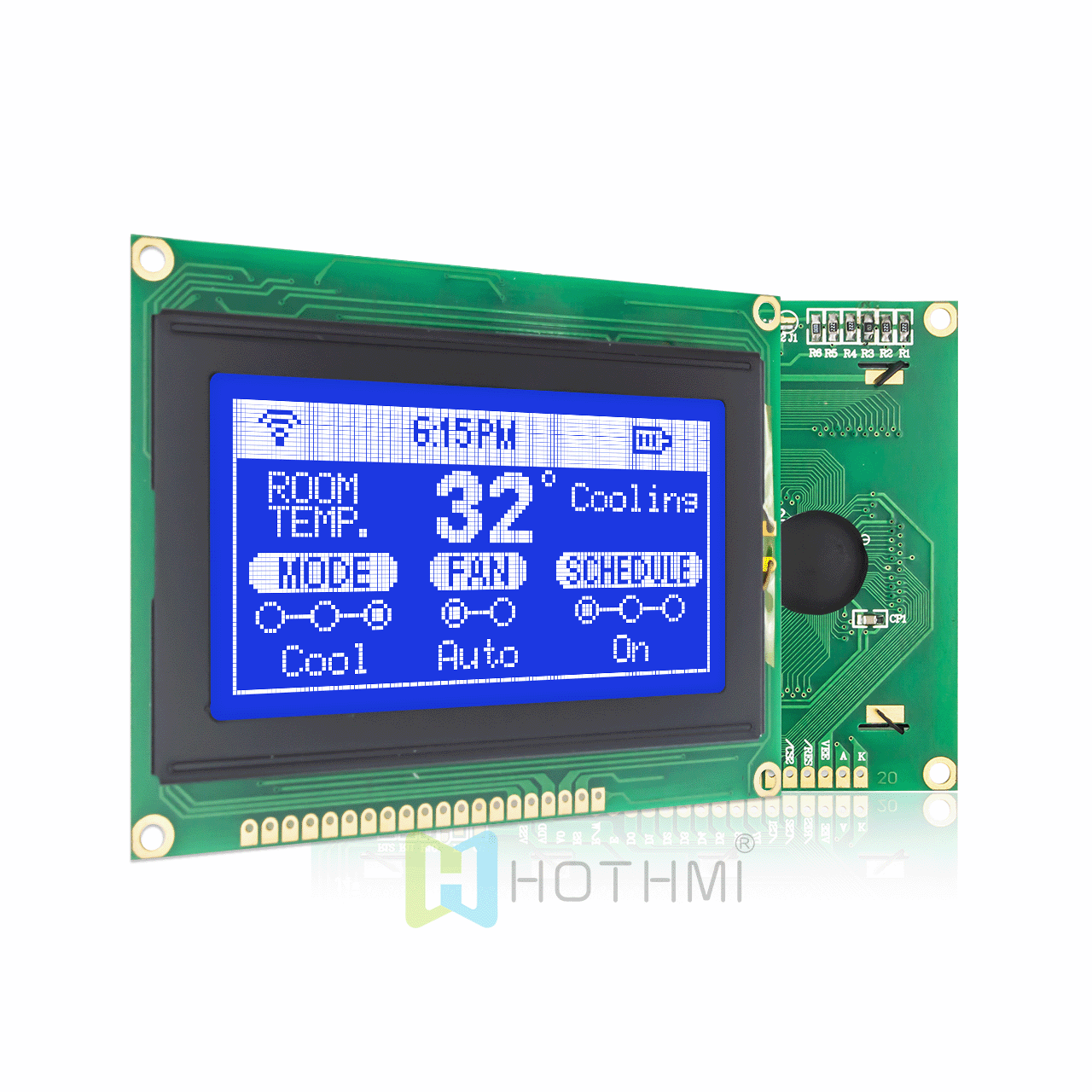

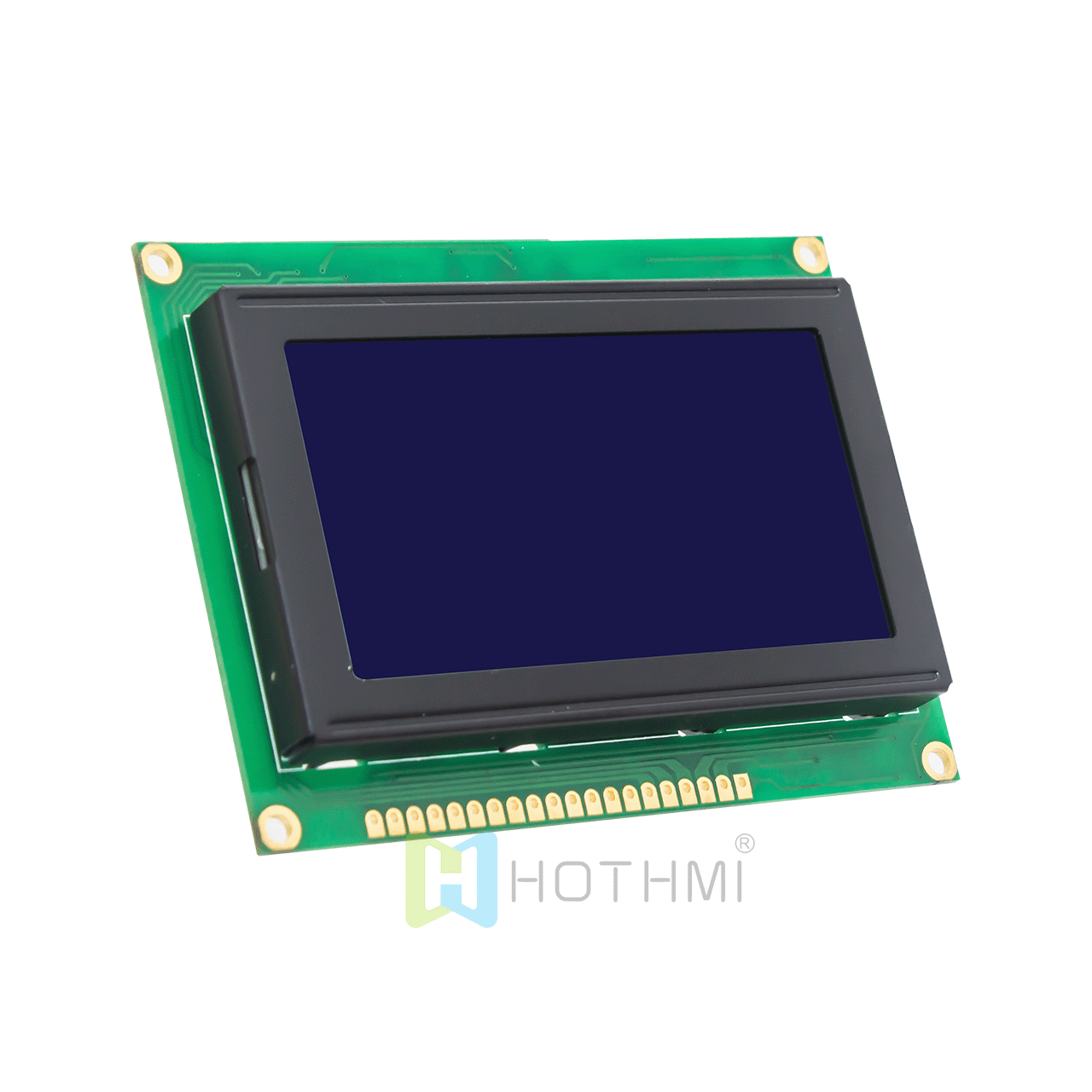

  • 128X64图形液晶模组/STN负显/蓝底白像素显示/白色背光/KS0107+KS0108或兼容/全透明偏光片

    HTM12864B-25W-A5P是蓝色背景，128x64单色白色像素，KS0107+KS0108或兼容的控制器非常常见且有据可查，它是MCU接口，STN-蓝色液晶负片，工作温度范围宽，对比度高，符合rohs标准，尺寸紧凑。 默认是排针连接。它可以通过8051、PIC、AVR、ARDUINO、ARM和Raspberry Pi等MCU轻松控制。


    连接器定制：轻松修改显示器上的任何连接器以满足您的应用程序的要求。 我们的工程师能够对排针、盒装接头、直角接头以及您的显示器可能需要的任何其他连接器进行焊接。
    PCB修改：从 PCB 的形状、尺寸、引脚排列和元件布局等多种更改中进行选择，使其完美适合您的应用。
    背光颜色定制：模组背光有多种组合可选不带背光或带黄绿色 / 蓝色 / 白色 / 琥珀色 / 红色 / RGB背光选择达48种效果，可点开定制页面参考。
    字库定制：提供多种字体库，包括英语/日语、西欧、东欧、斯堪的纳维亚欧洲、西里尔语（俄语）、希伯来语/阿拉伯语等。

    线缆定制:调整电缆的长度、位置和引脚排列或添加其他连接器。 获得经过精确设计的电缆解决方案，使您的连接变得精简且安全。

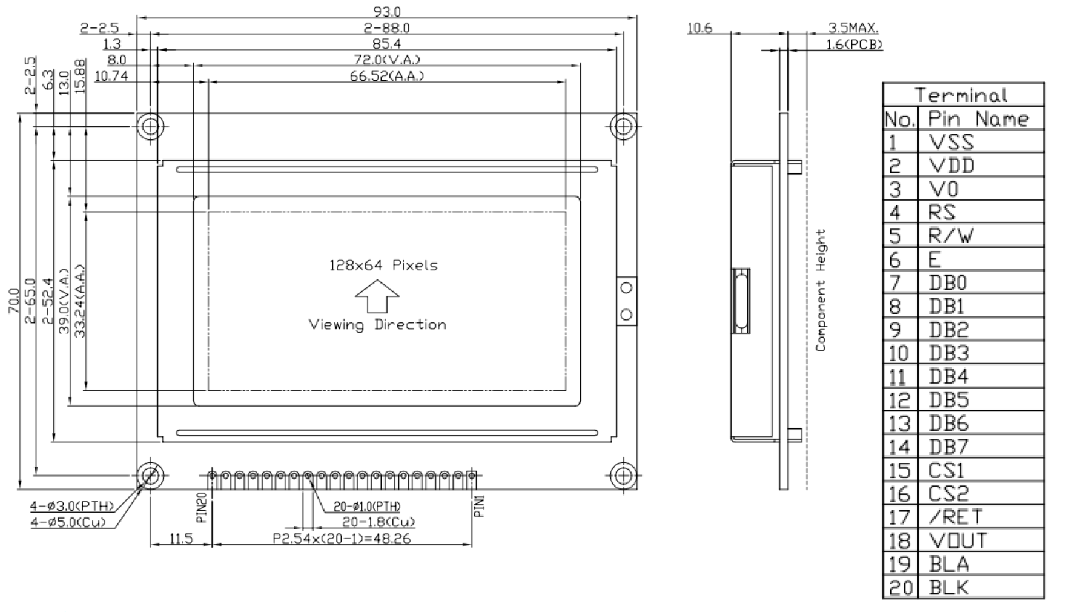

  • 12864B.png

  • 项目

    规格参数

    单位

    名称

    HTM12864B-25W-A5P


    图形显示

    128 列× 64 行

    dots

    外观尺寸

    93.0 x 70.0 x 14.0  (MAX)

    mm

    VA尺寸

    72.0 x 39.0

    mm

    AA尺寸

    66.52 x 33.24

    mm

    像素间距

    0.52 x 0.52

    mm

    驱动芯片

    KS107+KS108 或兼容


    施加电压

    5V

    V

    背光

    白色


    显示模式

    STN 负向显示


    驱动方式

    1/64 duty cycle


    产品类别

    图形液晶模块


    偏光片类型

    全透



    搜索关键词：128 X 64图形液晶显示屏、64 X 128图形液晶显示屏、STN负向显示
