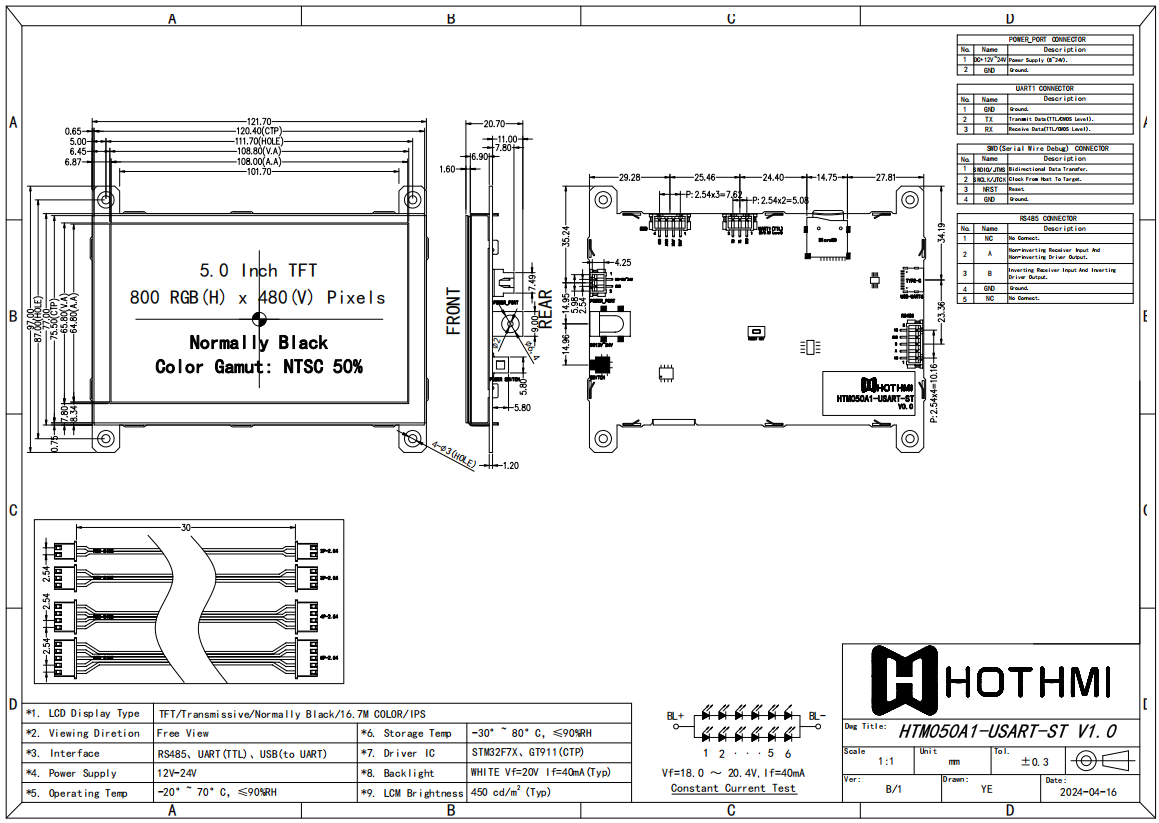

5.0英寸智能TFT模块 | 800x480 STM32F767电容式触摸TFT显示屏
这款5.0英寸智能TFT模块专为工业嵌入式系统设计，采用STM32F767高性能微控制器作为核心驱动，搭配800×480分辨率IPS液晶面板，呈现16.7M色彩和NTSC 50%色域的清晰画质。搭载STM32F767的5.0英寸智能TFT模块集成RS485、UMR（TTL）和USB（Ice UMRT）多协议接口，支持12V-24V宽电压输入。其工业级设计确保在-20°C至70°C环境温度下稳定工作，存储温度范围扩展至-30°C~80°C。内置STM32F767驱动芯片和GT911触摸控制器，搭配450cd/m²高亮度LED背光源，即使在强光环境下也能保持出色的可视性。该解决方案特别适用于需要可靠人机交互的工业HMI设备。其模块化架构允许开发人员快速集成触摸功能、调整玻璃厚度或定制通信协议，为智能医疗设备和自动化控制面板等应用提供经济高效的显示解决方案。
驱动芯片说明
STM32F767xx、STM32F768Ax和STM32F769xx 器件基于高性能 Arm® Cortex®-M7 32 位 RISC 内核，工作频率高达 216 MHz。Cortex®-M7 内核集成浮点单元 (FPU)，支持 Arm® 双精度和单精度数据处理指令及数据类型。此外，它还实现了全套 DSP 指令和内存保护单元 (MPU)，增强了应用程序的安全性。
STM32F765xx、STM32F767xx、STM32F768Ax 和 STM32F769xx 器件集成高速嵌入式存储器，包括高达 2 MB 的闪存、512 KB 的 SRAM（包括用于存储关键实时数据的 128 KB 数据 TCM RAM）、16 KB 的指令 TCM RAM（用于存储关键实时程序）、在最低功耗模式下可用的 4 KB 备份 SRAM，以及丰富的增强型I/O 和外设连接到两条 APB 总线、两条 AHB 总线、一个 32 位多 AHB 总线矩阵以及一个支持内部和外部存储器访问的多层 AXI 互连。
这些设备提供三个 12 位 ADC、两个 DAC、一个低功耗 RTC、十二个通用 16 位定时器（包括两个用于电机控制的 PWM 定时器）、两个通用 32 位定时器以及一个真随机数发生器 (RNG)。它们还具有标准和高级通信接口：
- 最多四个 I2C 接口
- 六个 SPI 接口，三个半双工模式下的 I2S 接口。为了达到音频级精度，I2S 外设可以通过专用内部音频 PLL 或外部时钟进行时钟同步。
- 四个 USART 接口加四个 UART 接口
- 一个全速 USB OTG 接口和一个支持全速的高速 USB OTG 接口（带 ULPI）
- 三个 CAN 接口
- 两个 SAI 串行音频接口
- 两个 SDMMC 主机接口
- 以太网和摄像头接口
- LCD-TFT 显示控制器
- Chrom-ART 加速器
- SPDIFRX 接口
先进的外设包括两个 SDMMC 接口、一个灵活存储器控制 (FMC) 接口、一个 Quad-SPI 闪存接口和一个用于 CMOS 传感器的摄像头接口。
STM32F765xx、STM32F767xx、STM32F768Ax 和 STM32F769xx 器件的工作温度范围为 –40 至 +105 °C，电源电压为 1.7 至 3.6 V。除 LQFP100 外，所有封装均提供 USB（OTG_FS 和 OTG_HS）和 SDMMC2（时钟、命令和 4 位数据）的专用电源输入，从而提供更丰富的电源选择。
使用外部电源监控器，电源电压可降至 1.7 V。全面的省电模式支持低功耗应用设计。
STM32F765xx、STM32F767xx、STM32F768Ax 和 STM32F769xx 器件提供 11 种封装，引脚数从 100 引脚到 216 引脚不等。所包含的外设组合会根据所选器件而变化。
这些特性使 STM32F765xx、STM32F767xx、STM32F768Ax 和 STM32F769xx 微控制器适用于广泛的应用：
- 电机驱动和应用控制
- 医疗设备
- 工业应用：PLC、逆变器、断路器
- 打印机和扫描仪
- 报警系统、可视对讲和暖通空调系统 (HVAC)
- 家用音响设备
- 移动应用、物联网
- 可穿戴设备：智能手表
