3.8寸320X240 图形液晶模块 | STN+ | 灰底蓝字| MCU | 3.3V

3.8寸320X240 图形液晶模块 | STN+ | 灰底蓝字| MCU | 3.3V | RA8835/RA8806 |Arduino

▶ 型号: HTM320240F-11W-A5P

▶ 类型：带板COG液晶模组
▶ 显示像素：320x240

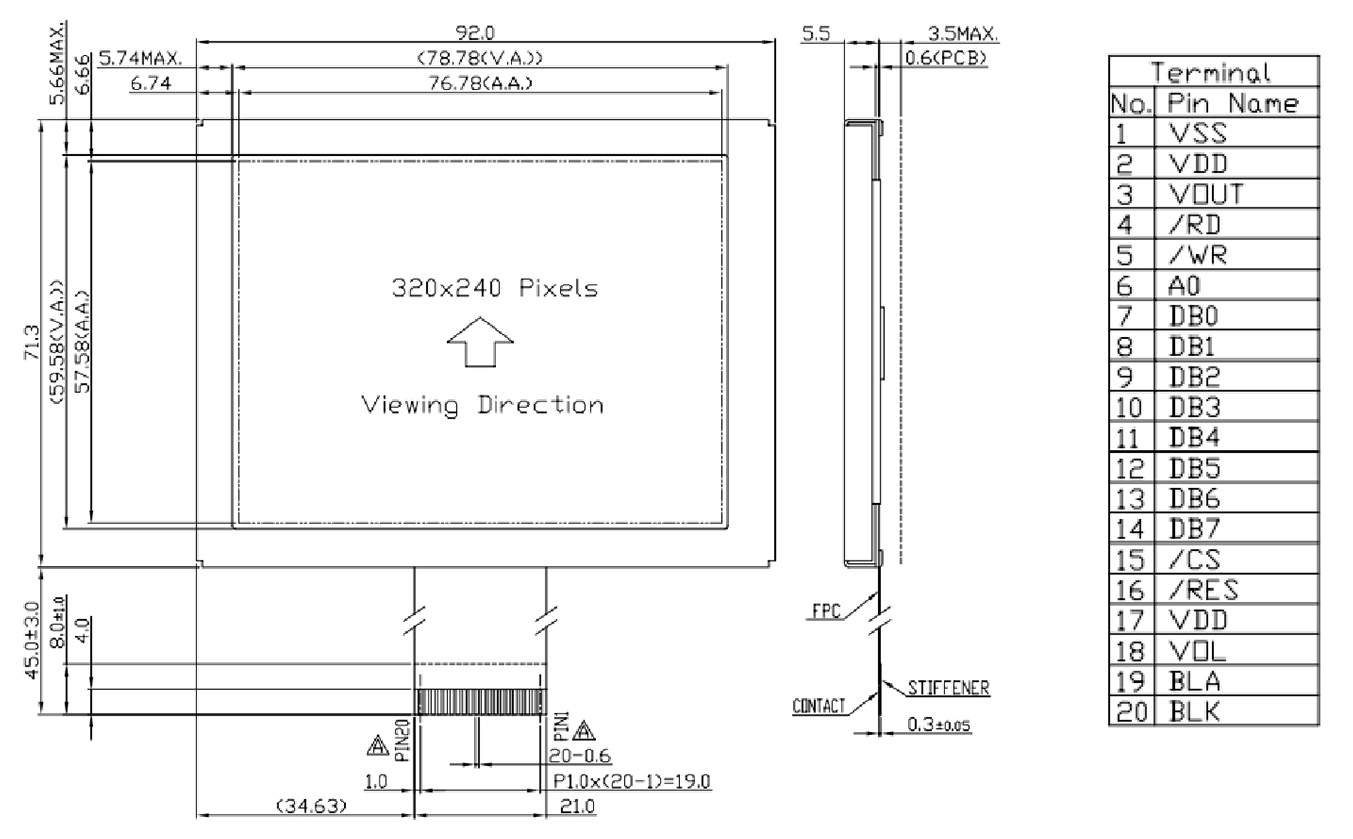

▶ 外形尺寸(mm)：92.0x71.3x9.0
▶ VA尺寸(mm)：78.78x59.68
▶ AA尺寸(mm)：76.78x57.58
▶ 点间距(mm)：0.24x0.22
▶ 应用：工业控制
▶ 视角：6H
▶ 背光/亮度：白光
▶ 引脚：FFC-20PIN
▶ 接口方式：MCU
▶ 特殊说明：抗静电ESD 8KV
▶ 工作温度：-20~70℃
▶ 供电电压：3.3V
▶ 驱动芯片：RA8835/RA8806

产品咨询数据下载索取Demo Code
- 运输
- 付款
- 税款
- 保证
- 退回
- 停产
运输

国内快递我司与顺丰有合作,国外和DHL进行合作,您可以我们联系咨询运费以及重量得到最新的报价。

付款

不支持线上付款，可通过对公账户转账,若开增值税票请联系我司销售人员获取对公账户.

税款

此网站出售的所有产品都不含税,若需要增值税票请与我司销售人员联系线下购买。

保证

此网站出售的所有产品质保一年,若因客户使用不当造成的损坏免费维修,收取材料成本费用。

退回

质保期内的产品可退回维修或换新, 退回前请先与我司销售人员联系确认退货原因后再退回。

停产

我们承诺长期生产此网站销售的所有产品,若IC或面板停产,将尽量使用兼容物料替换。

上一个 返回 下一个

3.8寸320X240 图形液晶模块 | STN+ | 灰底蓝字| MCU | 3.3V | RA8835/RA8806 |Arduino

这款 HOT Display 320X240 图形液晶显示模块显示在灰色背景上照亮的深蓝像素。这款半透式 LCD 显示器经过精心设计，可在多种不同环境的各种照明条件下提供最佳可视性。在明亮的阳光下，基于偏光片的反射特性，可以将内容反射给观赏者，使之易于阅读。在较暗的环境中，LCD 内置有强背光，可提供高对比度并向观看者显示清晰的图形。这种先进的显示技术可确保无论照明条件如何，显示屏始终易于阅读。这款产品还可以免背光使用，显示效果为浅灰色背景，黑色像素。

该图形 LCD 显示模块与 Arduino/C8051 完全兼容，可与其他电子系统无缝连接，适用于各种应用。这款产品型号专为承受恶劣的工作条件而设计，在 -20 至 70 摄氏度的温度范围内使用时运行异常。该 LCD 的最佳视角为 6:00，工作电压为 3.3V，并且符合 RoHS 标准。

连接器定制：轻松修改显示器上的任何连接器以满足您的应用程序的要求。我们的工程师能够对排针、盒装接头、直角接头以及您的显示器可能需要的任何其他连接器进行焊接。

PCB修改：从 PCB 的形状、尺寸、引脚排列和元件布局等多种更改中进行选择，使其完美适合您的应用。

背光颜色定制：模组背光有多种组合可选不带背光或带黄绿色 / 蓝色 / 白色 / 琥珀色 / 红色 / RGB背光选择达48种效果，可点开定制页面参考。

字库定制：提供多种字体库，包括英语/日语、西欧、东欧、斯堪的纳维亚欧洲、西里尔语（俄语）、希伯来语/阿拉伯语等。

线缆定制:调整电缆的长度、位置和引脚排列或添加其他连接器。获得经过精确设计的电缆解决方案，使您的连接变得精简且安全。

参数	规格参数	单位
名字	HTM320240F-11W-A5P
图形显示	320 × 240	dots
外形尺寸	92.0x 71.3 x 9.0 (MAX)	mm
VA大小	78.78 x 59.68	mm
AA大小	76.78 x 57.58	mm
像素间距	0.24 x 0.22	mm
驱动芯片	RA8835/RA8806
应用电压	3.3V	V
背光照明	白
显示模式	STN(+)
驱动模式	1/240 duty cycle
产品类型	图形LCD模块
偏振器类型	半透反射
