  • 2.7英寸LCD12864液晶屏/LCM128x64图形点阵模块/黄绿背光/带中文字库

    HTM12864N01A-01Y-A5P 是一款2.7英寸128x64单色图形点阵液晶显示模块,内置ST7567控制器,5V电压,黄绿色LED背光,可通过板后的电阻调节亮度,STN显示型LCD,正显,点亮后是灰色字体黄绿色背景,内置中文字库。工作温度为零下20度至零上70度,排针连接(可选择是否购买并焊接到板上),所有材料均符合环保要求RoHS标准。此款模块广泛应用于各式仪器仪表、智能设备等,适用于多种单片机开发平台如8051,PIC,AVR,ARDUINO,ARM和树莓派Raspberry Pi等。


    连接器定制：轻松修改显示器上的任何连接器以满足您的应用程序的要求。 我们的工程师能够对排针、盒装接头、直角接头以及您的显示器可能需要的任何其他连接器进行焊接。
    PCB修改：从 PCB 的形状、尺寸、引脚排列和元件布局等多种更改中进行选择，使其完美适合您的应用。
    背光颜色定制：模组背光有多种组合可选不带背光或带黄绿色 / 蓝色 / 白色 / 琥珀色 / 红色 / RGB背光选择达48种效果，可点开定制页面参考。
    字库定制：提供多种字体库，包括英语/日语、西欧、东欧、斯堪的纳维亚欧洲、西里尔语（俄语）、希伯来语/阿拉伯语等。

    线缆定制:调整电缆的长度、位置和引脚排列或添加其他连接器。 获得经过精确设计的电缆解决方案，使您的连接变得精简且安全。

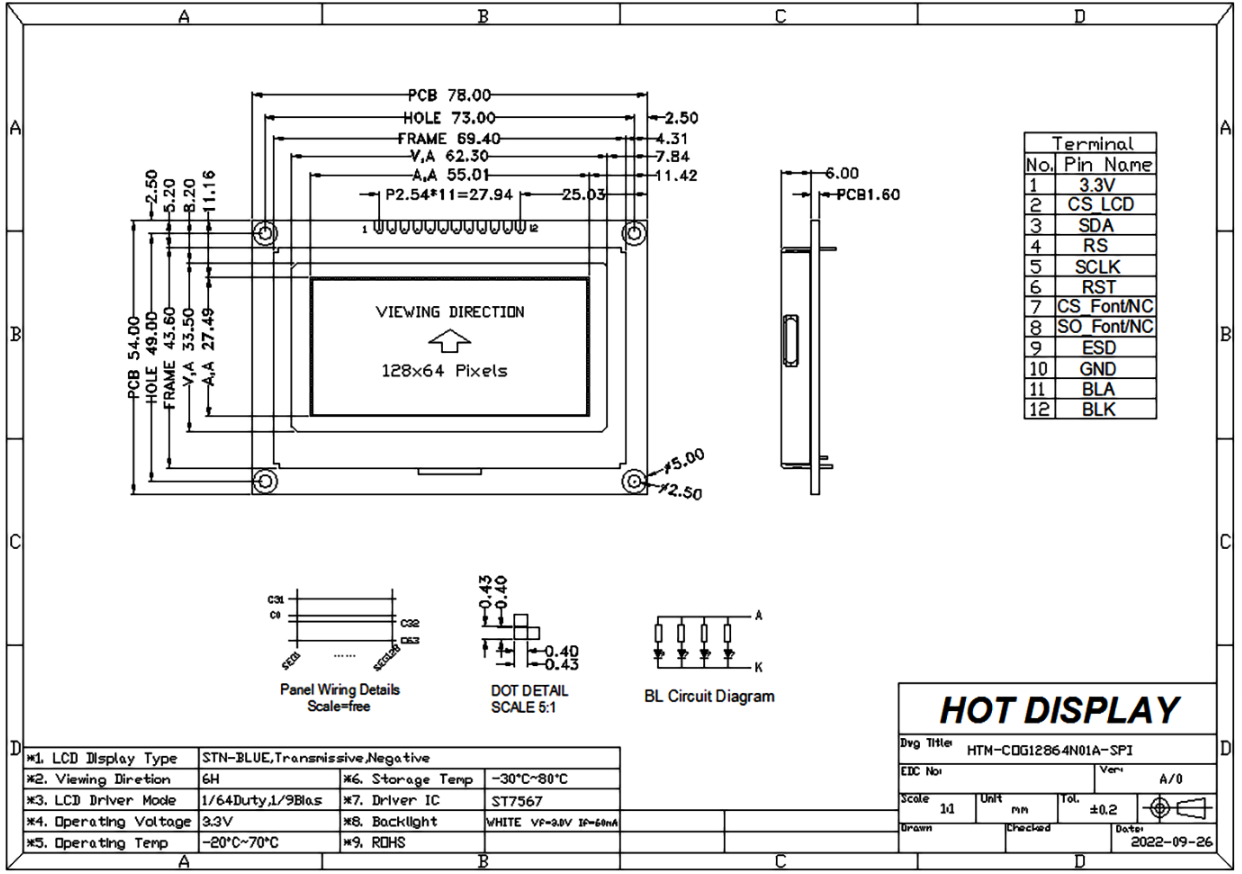

  • 12864N01A.png

  • 项目

    规格内容

    单位

    型号

    HTM12864N01-01Y-A5P


    列 × 行

    128列 × 64行

    dots

    模组尺寸

    78.0 x 54.0 x 7.6 (MAX)

    mm

    可视(VA)区域

    62.3 x 33.5

    mm

    有效(AA)区域

    55.01 x 27.49

    mm

    点(像素)间距

    0.43 x 0.43

    mm

    IC

    ST7567


    电源电压

    5V

    V

    背光

    黄绿光


    模式

    STN(+)


    驱动方式(Duty)

    1/64 duty cycle


    类型

    图形液晶模组


    特性

    半透偏光片



    搜索关键词：2.7英寸LCD12864液晶屏、128 x64 液晶图形显示屏、12864 LCD图形模组、STN正显、Arduino
