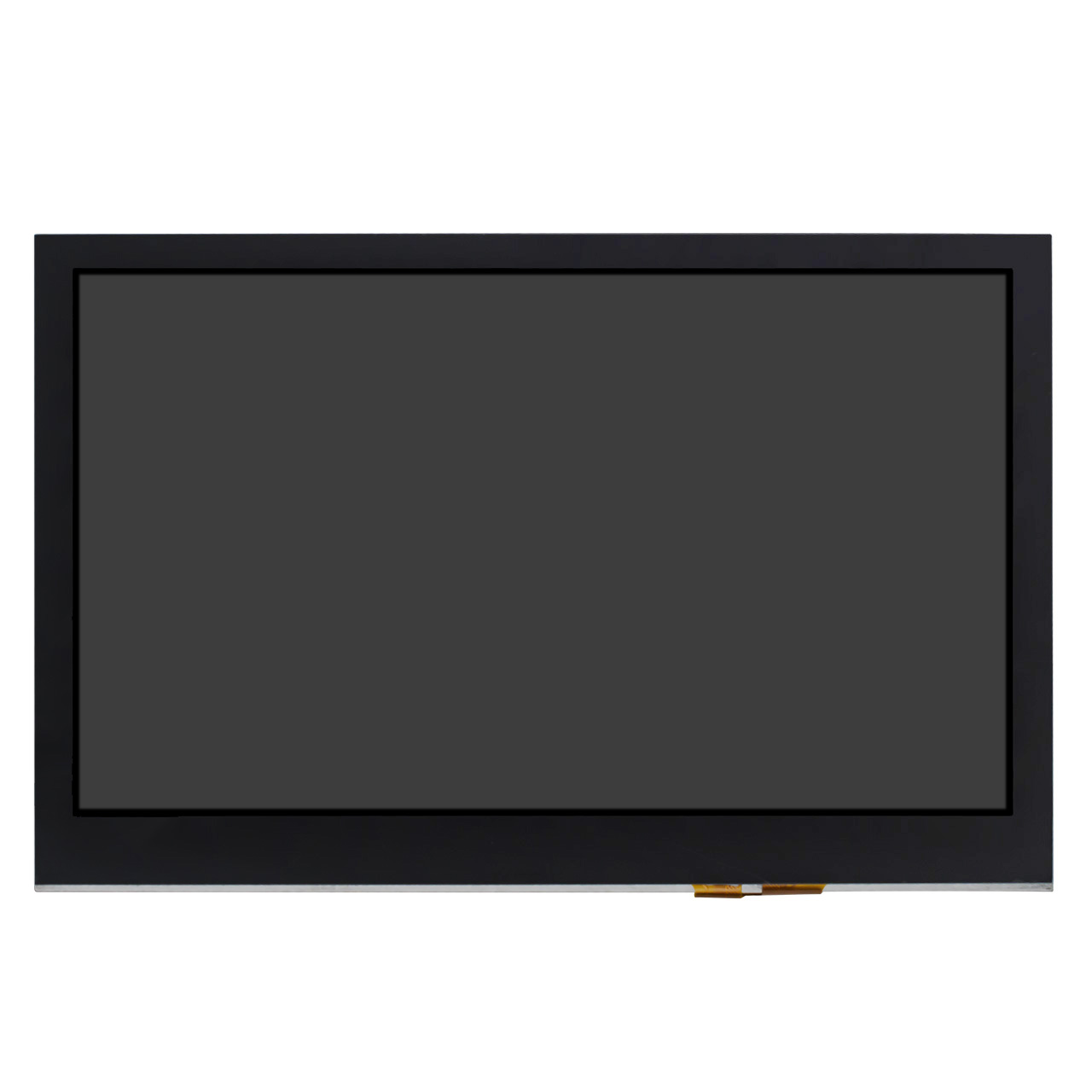

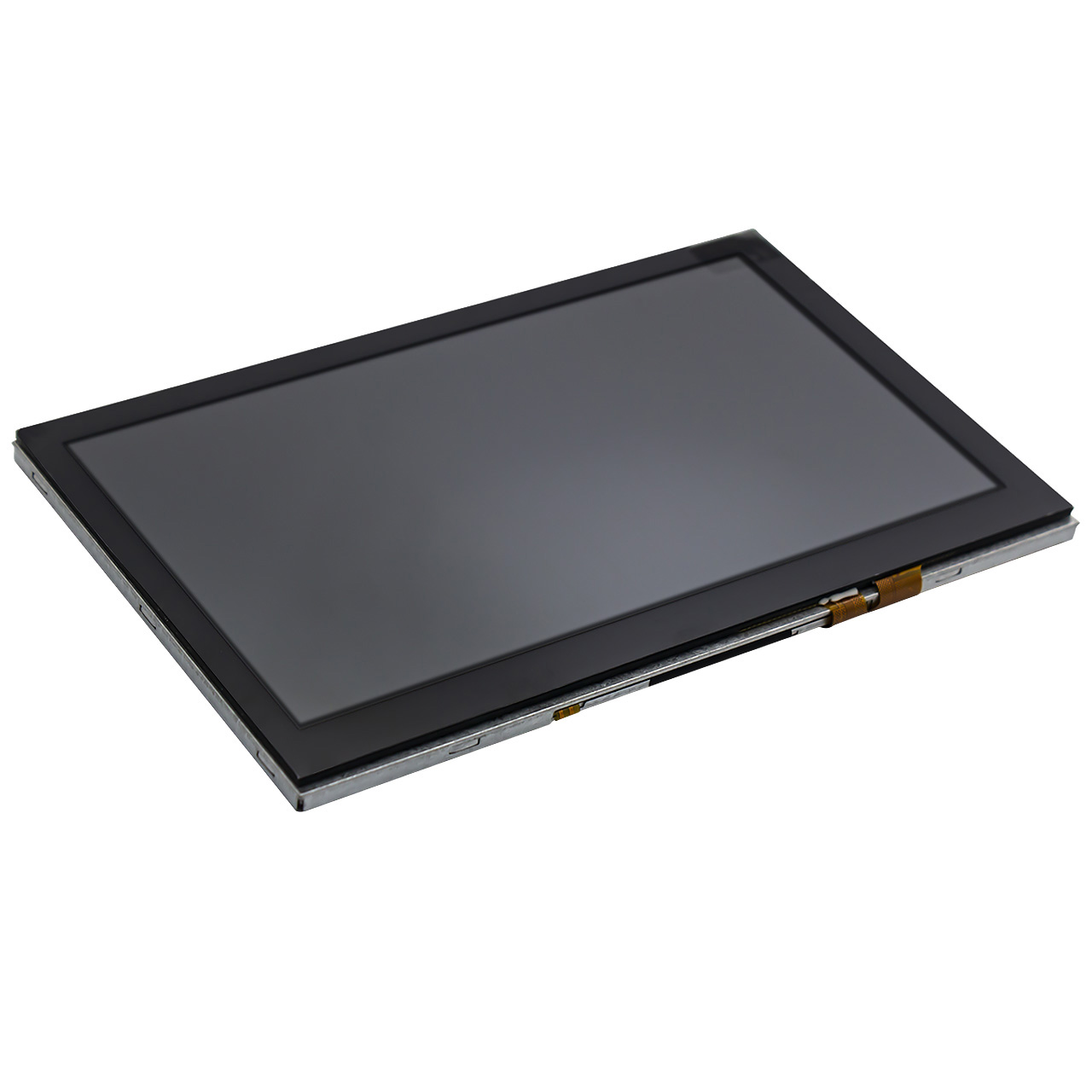

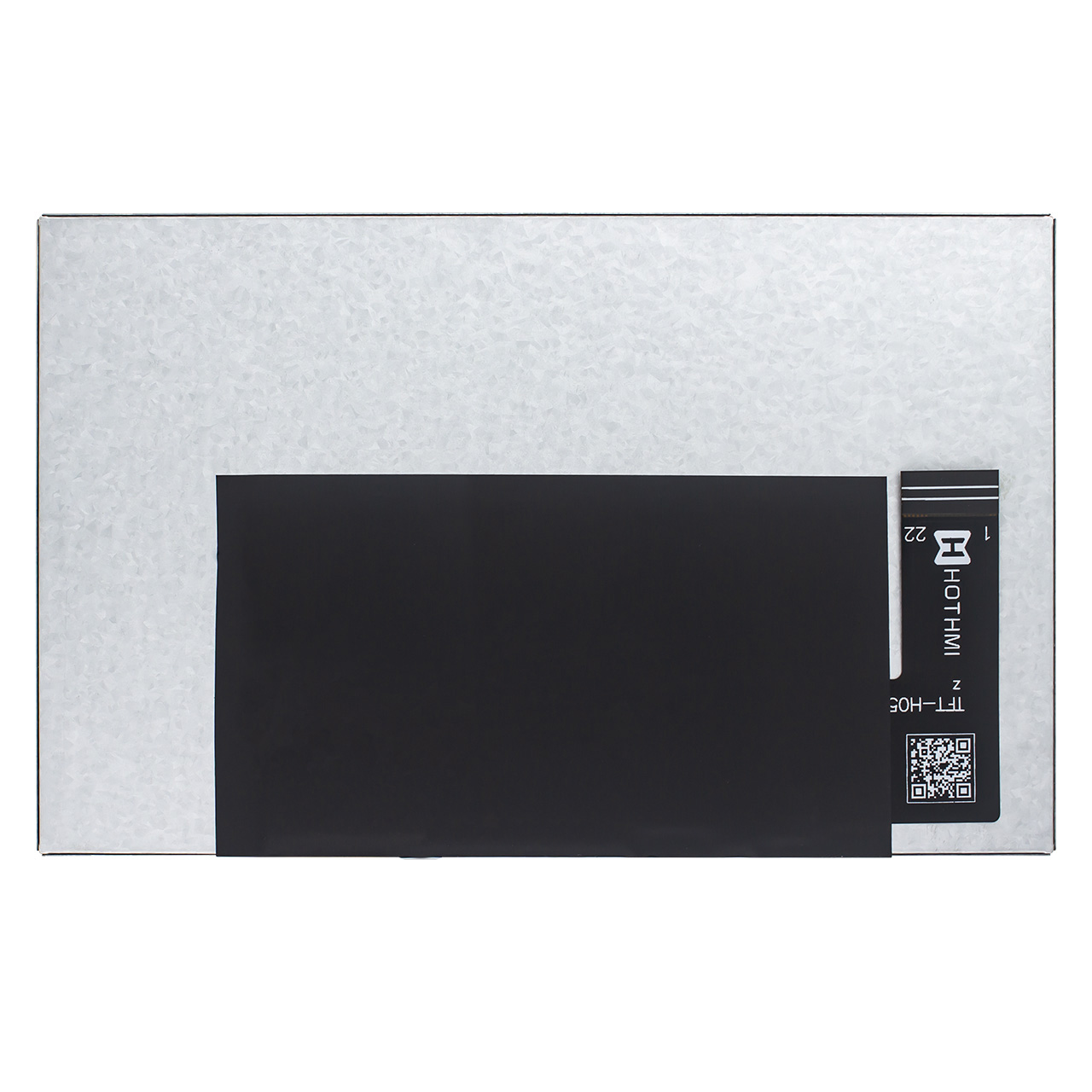

5.0英寸480x272高亮度电容触摸显示屏 | IPS全视角 | SPI | QSPI | MCU兼容
1. 产品概述

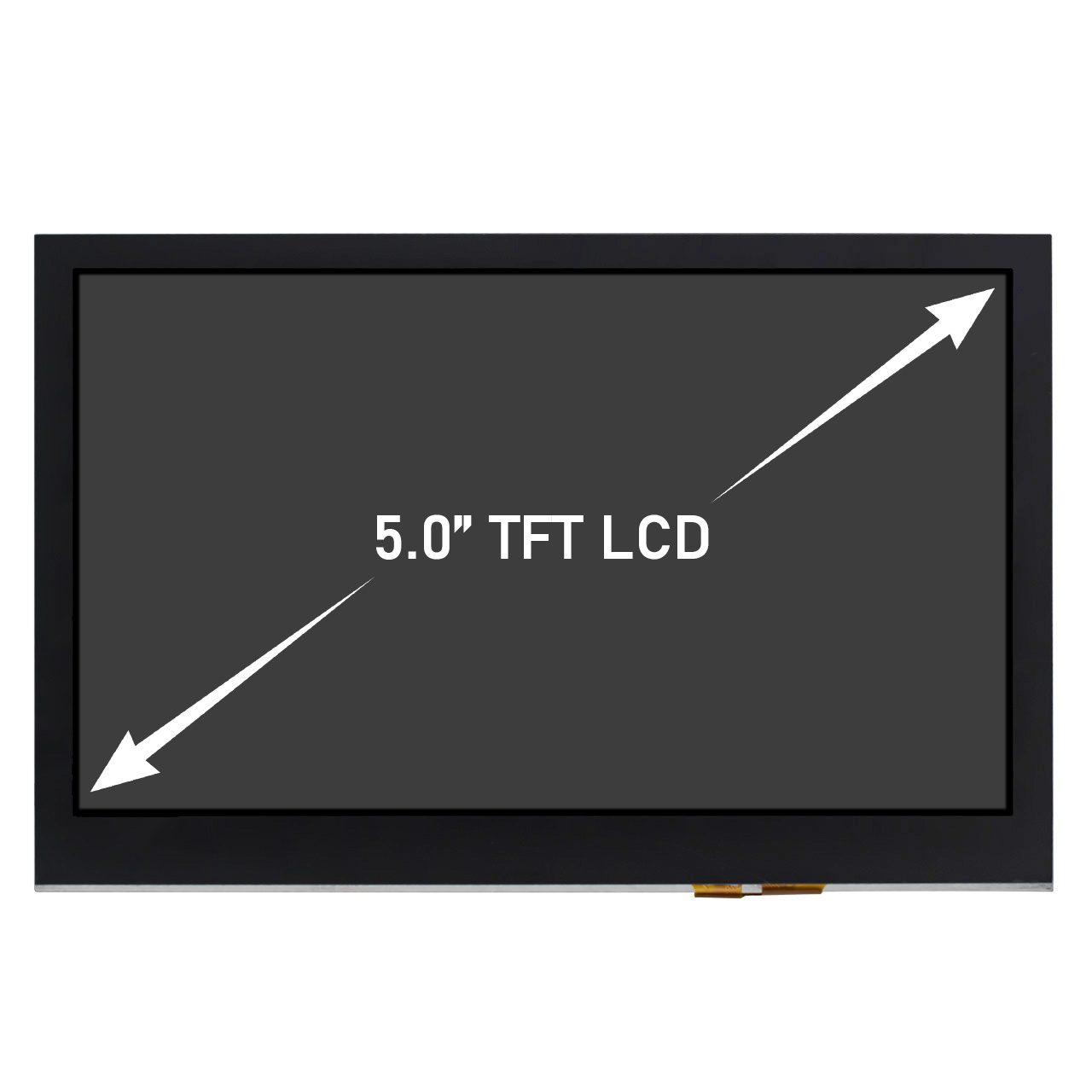

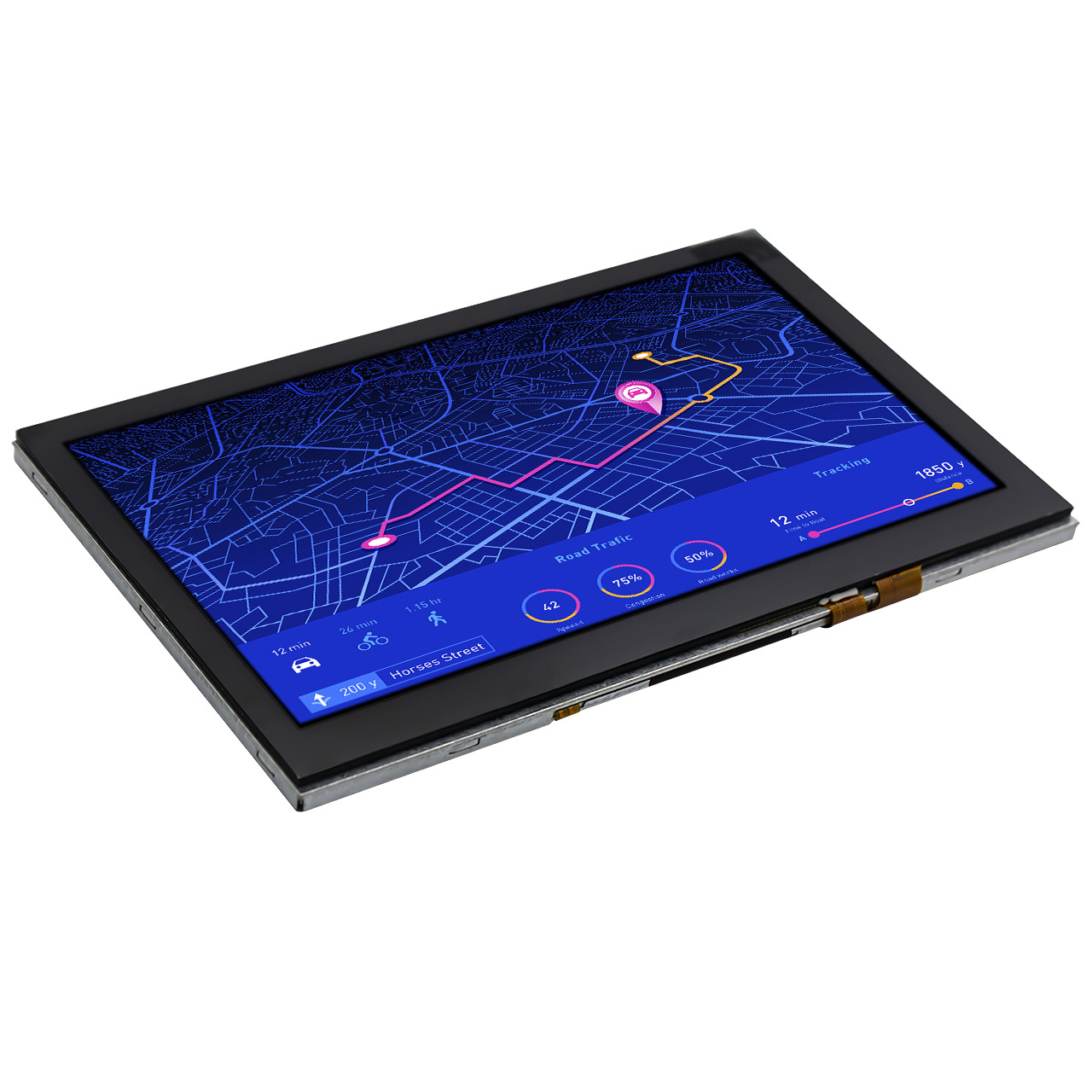

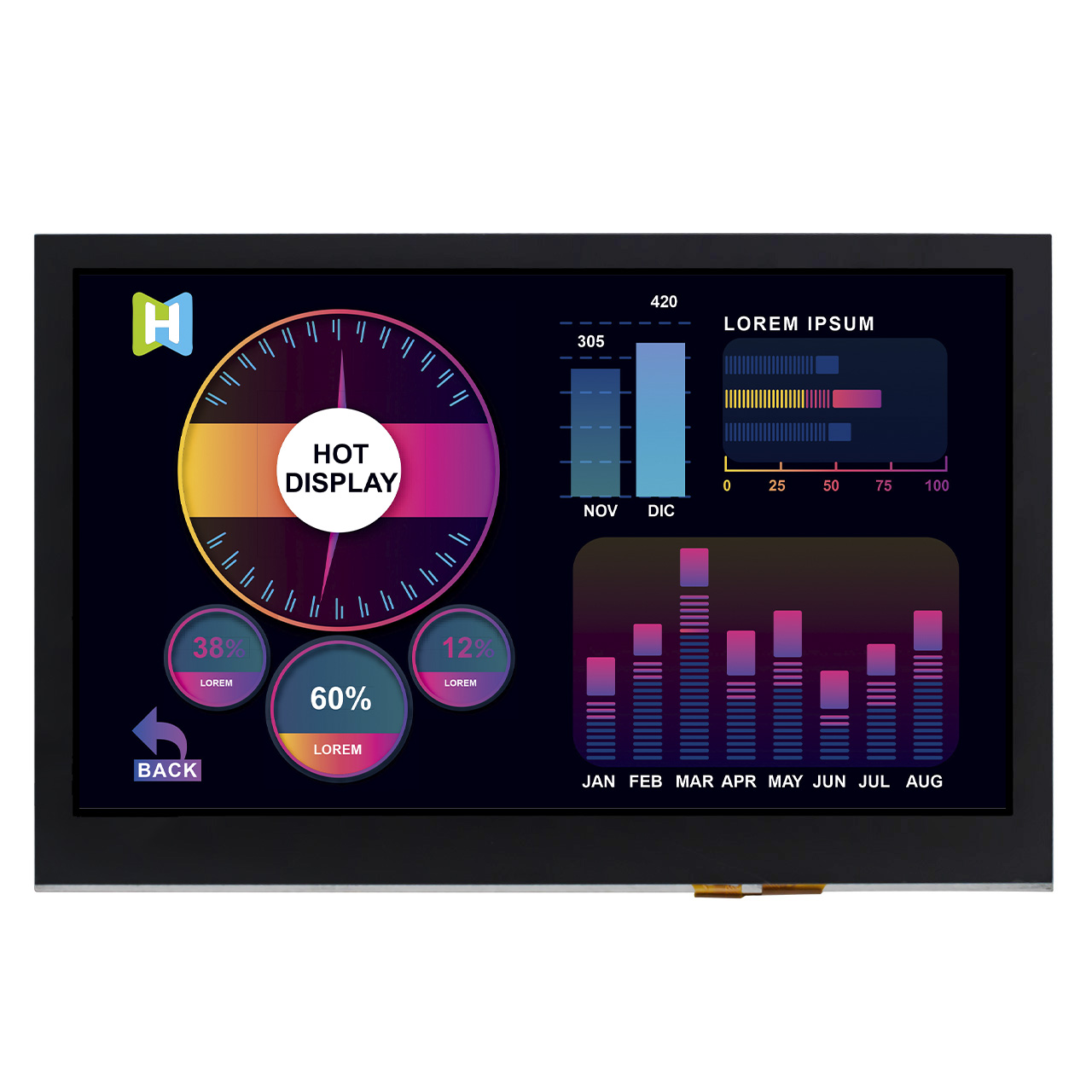

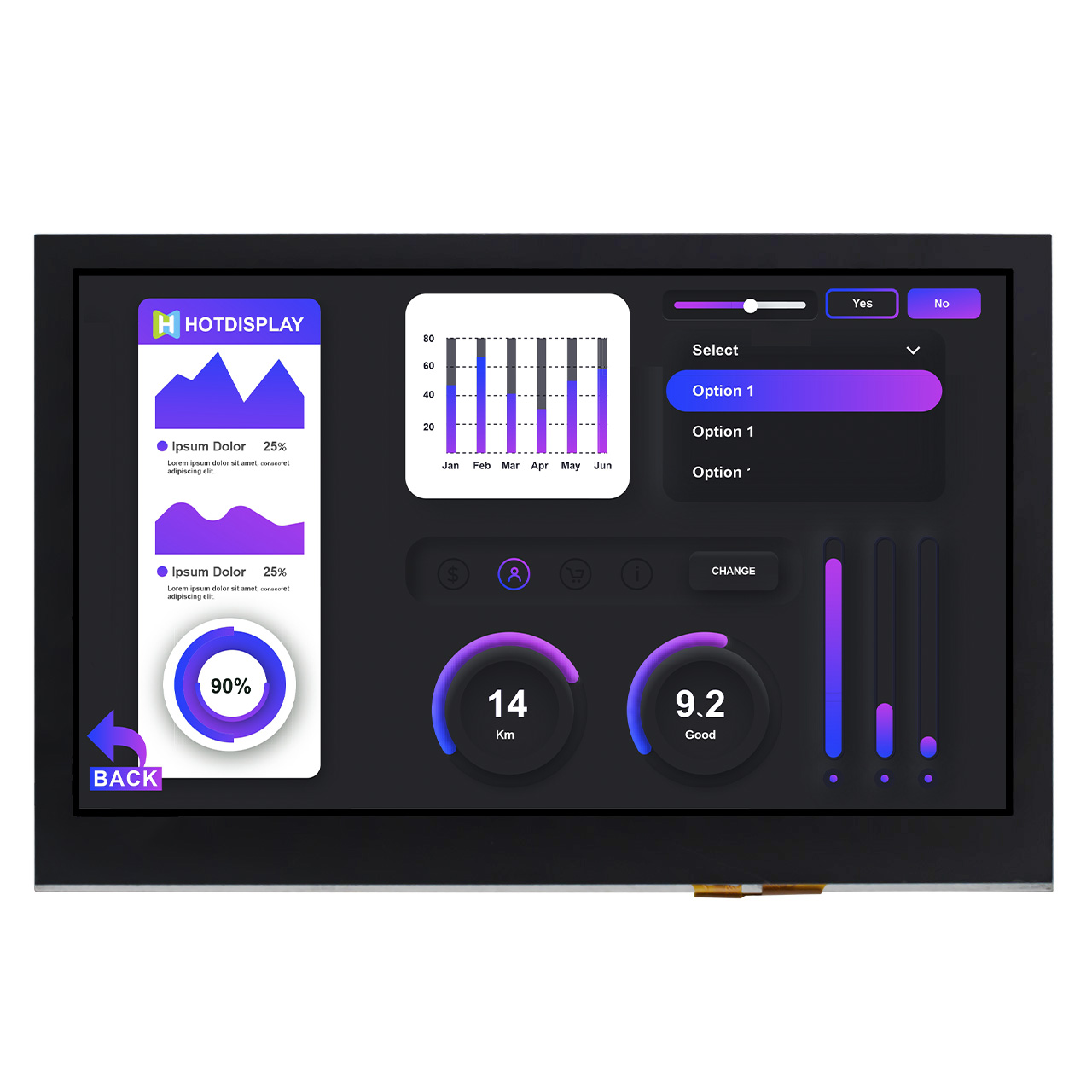

TFT-H050A19WQINV8C22 是一款5.0英寸TFT液晶显示模组，采用常黑模式（Normally Black），分辨率为480(RGB)×272像素，色域覆盖NTSC 60%，提供清晰、高对比度的显示效果。产品支持多种接口配置，适用于工业控制、智能设备、医疗仪器等领域。
2. 核心特性
显示性能：
亮度：800 cd/m²（恒流驱动测试），确保稳定亮度输出。
色域：NTSC 60%，色彩表现丰富。
工作温度：-30℃ ~ +80℃，宽温适应性强。
电气参数
工作电压：3.3V ±0.3V，低功耗设计。
驱动芯片：TFT驱动芯片（NV3041）、触控芯片（FT5216），支持精准控制。
接口与兼容性

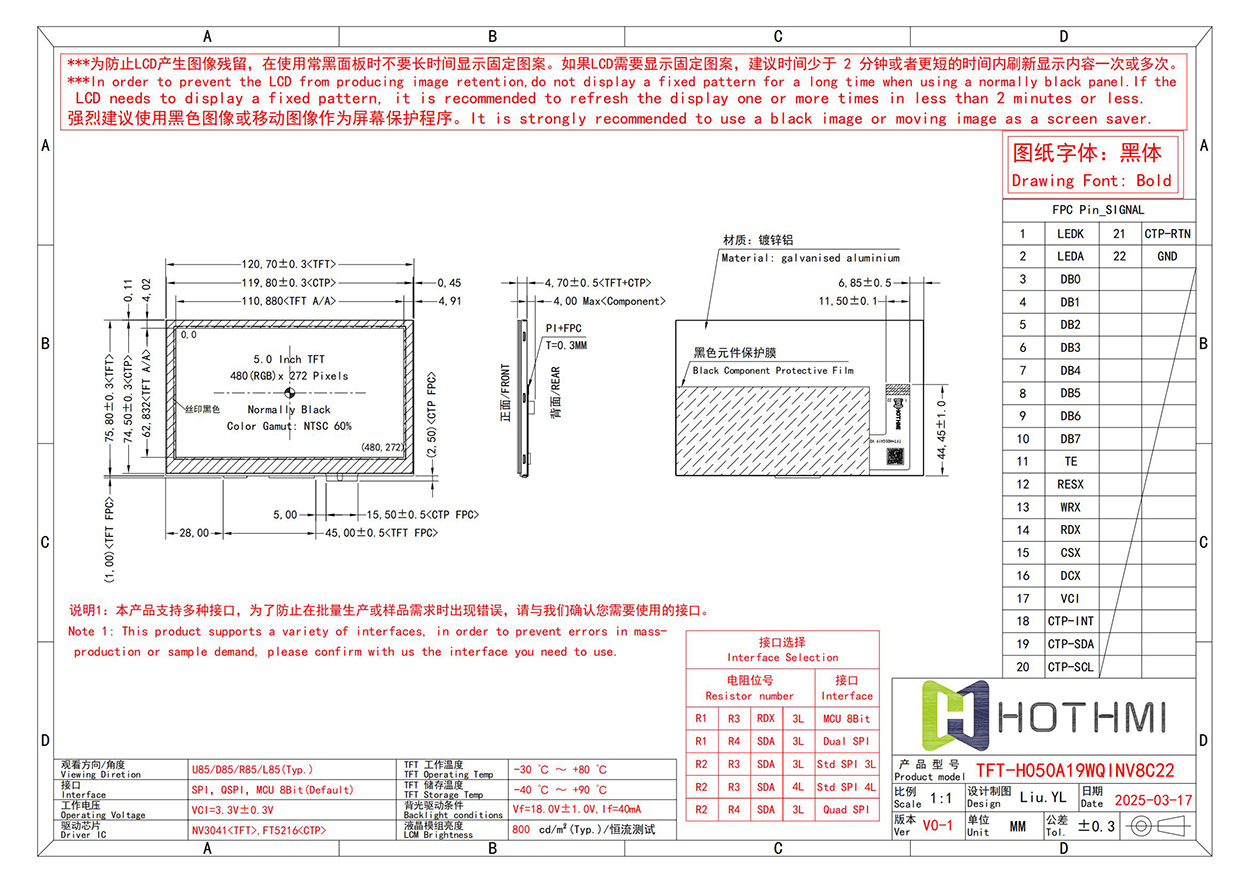

支持接口：MCU 8Bit（默认）、SPI、QSPI等，通过电阻配置灵活切换（如R1/R2/R3）。
批量生产前需与厂商确认接口类型，避免兼容性问题。
结构与材料

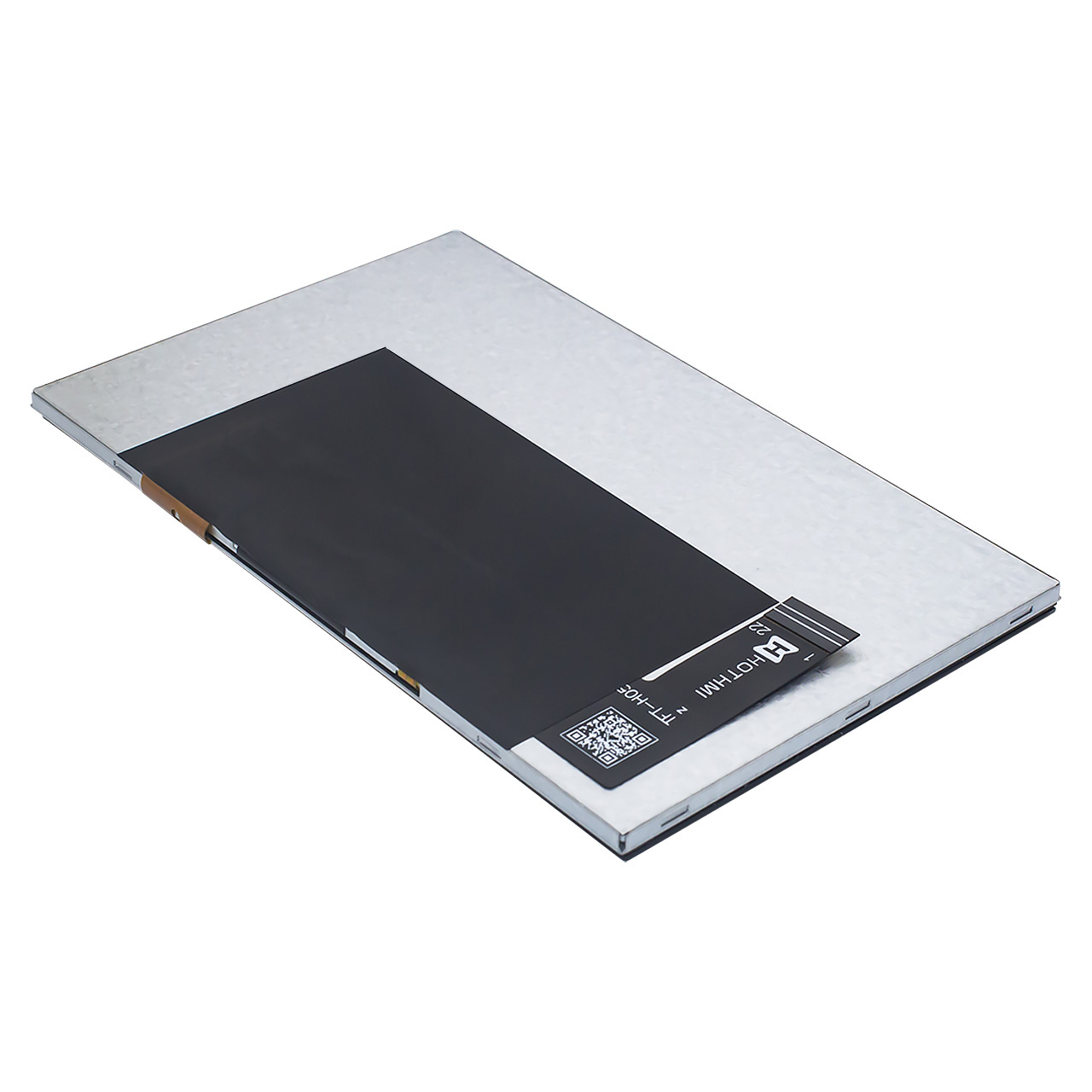

材质：镀锌铝合金外壳，厚度0.3mm，轻量化且耐腐蚀。
尺寸公差：关键部件精度达±0.3mm，确保装配一致性。
3. 使用建议
防图像残留：避免长时间显示静态图案（建议≤2分钟），推荐使用黑色或动态图像作为屏保。
环境适应性：储存温度范围-40℃ ~ +90℃，适用于严苛环境。
背光设计：采用黑色元件保护膜，提升显示对比度与耐用性。
4. 注意事项
接口配置需严格参照文档电阻位号（如R1/R2），或联系技术支持确认。
触控模块（CTP）与TFT尺寸公差独立标注，安装时需注意匹配。
5. 应用场景
工业HMI界面、便携式仪器仪表、智能家居控制面板等。
