  • 2.0英寸图形点阵模块/128x64分辨率/黑底白字/KS108或者AIP31108控制芯片/SPI

    HTM12864F-41W-A5P是一款2.0寸128x64单色图形点阵LCD液晶显示模块,黑底白字,宽温,3.3V电压,SPI接口,宽视角高对比度。所有材料均符合环保要求RoHS标准。此款模块广泛应用于各式仪器仪表、智能设备等,适用于多种单片机开发平台如8051,PIC,AVR,ARDUINO,ARM和树莓派Raspberry Pi等。


    连接器定制：轻松修改显示器上的任何连接器以满足您的应用程序的要求。 我们的工程师能够对排针、盒装接头、直角接头以及您的显示器可能需要的任何其他连接器进行焊接。
    PCB修改：从 PCB 的形状、尺寸、引脚排列和元件布局等多种更改中进行选择，使其完美适合您的应用。
    背光颜色定制：模组背光有多种组合可选不带背光或带黄绿色 / 蓝色 / 白色 / 琥珀色 / 红色 / RGB背光选择达48种效果，可点开定制页面参考。
    字库定制：提供多种字体库，包括英语/日语、西欧、东欧、斯堪的纳维亚欧洲、西里尔语（俄语）、希伯来语/阿拉伯语等。

    线缆定制:调整电缆的长度、位置和引脚排列或添加其他连接器。 获得经过精确设计的电缆解决方案，使您的连接变得精简且安全。

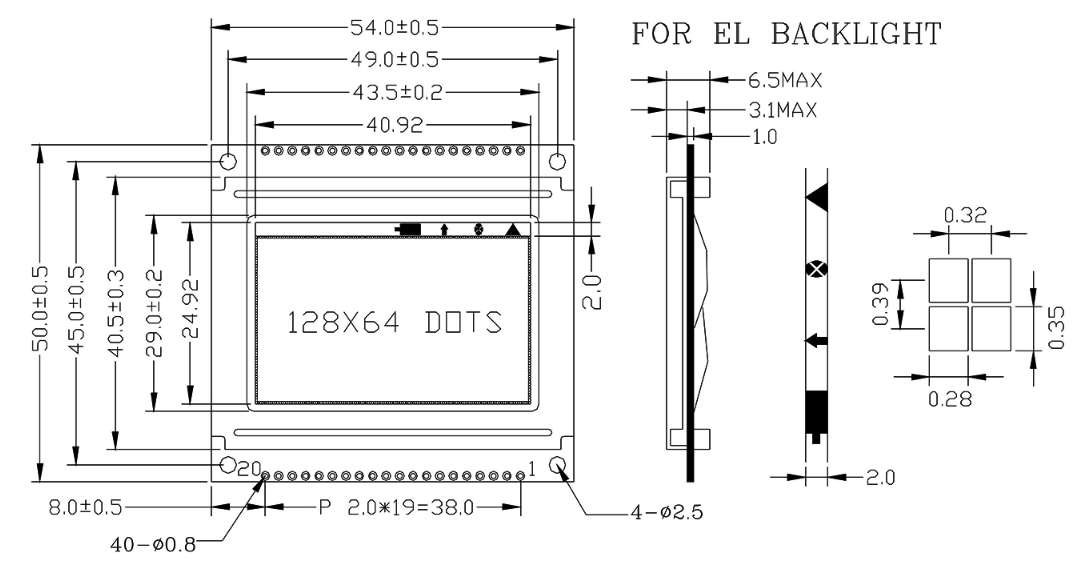

  • 12864F.png

  • 参数

    规格内容

    单位

    型号

    HTM12864F-41W-A5P


    分辨率

    128列 × 64行

    dots

    模组尺寸

    54.0（W） ×  50（H） × 6.5 （D）mm

    mm

    可视(VA)区域

    43.5 × 29.0mm

    mm

    有效(AA)区域

    40.92× 24.92

    mm

    像素间距

    0.32 × 0.39

    mm

    IC

    KS107+KS108/AIP31108


    应用电压

    5.0V

    V

    背光

    白色背光


    显示模式

    DFSTN(-)


    驱动模式

    1/64 duty cycle


    产品类型

    图形LCD


    特性

    半透偏光



    搜索关键词：128 x 64 图形液晶显示屏、12864图形液晶显示模组、DFSTN、蓝底白字图形模块
