20X2 字符单色液晶屏模组 /DSTN(-)负显/ 白色背光/黑底白字/5.0V/ST7066U控制/Arduino/宽温显示屏/广视角显示

20X2 字符单色液晶屏模组 /DSTN(-)负显/ 白色背光/黑底白字/5.0V/ST7066U控制/Arduino/宽温显示屏/广视角显示

▶ 型号: HTM2002B-41W-A5P

▶ 类型：标准COB字符液晶模组
▶ 显示内容：20x2字符
▶ 外形尺寸(mm) ：180.0x40.0x11.0
▶ VA尺寸(mm)：149.0x23.0
▶ AA尺寸(mm) ：142.8x20.64
▶ 点间距mm：1.22x1.22
▶ 产品应用：工业控制
▶ 视角：6H
▶ 背光类型：白色
▶ PIN数：16PIN
▶ 接口方式：MCU
▶ 特殊说明：抗静电ESD 8KV
▶ 工作温度：-10~60℃
▶ 供电电压：5.0V
▶ 驱动芯片：ST7066U

产品咨询数据下载索取Demo Code
- 运输
- 付款
- 税款
- 保证
- 退回
- 停产
运输

国内快递我司与顺丰有合作,国外和DHL进行合作,您可以我们联系咨询运费以及重量得到最新的报价。

付款

不支持线上付款，可通过对公账户转账,若开增值税票请联系我司销售人员获取对公账户.

税款

此网站出售的所有产品都不含税,若需要增值税票请与我司销售人员联系线下购买。

保证

此网站出售的所有产品质保一年,若因客户使用不当造成的损坏免费维修,收取材料成本费用。

退回

质保期内的产品可退回维修或换新, 退回前请先与我司销售人员联系确认退货原因后再退回。

停产

我们承诺长期生产此网站销售的所有产品,若IC或面板停产,将尽量使用兼容物料替换。

上一个 返回 下一个

HTM2002B-41W-A5P 20X2 字符单色液晶屏模组 /DSTN(-)负显/ 白色背光/黑底白字/5.0V/ST7066U控制/Arduino/宽温显示屏/广视角显示

HOT Display HTM2002B-41W-A5P是20字符宽，2行字符液晶模块，ST7066U控制器，包含白色的单LED背光，可以通过电阻或PWM轻松调光，DFSTN负显示，黑底白字，高对比度，工作温度范围宽，视角宽，符合 rohs 标准，内置字符集支持英文/日文/俄文文本，并有关完整字符集，请参阅 “产品简介”ST7066U链接数据表。可选择排针连接、5V 或 5.0V电源以及 arduino 的 I2C 适配器板。它可以通过8051、ARDUINO、等MCU轻松控制。它可以用于任何嵌入式系统、工业设备、安全、医疗和手持设备。

我们支持定制，定制内容灵活

连接器定制：轻松修改显示器上的任何连接器以满足您的应用程序的要求。我们的工程师能够对排针、盒装接头、直角接头以及您的显示器可能需要的任何其他连接器进行焊接。

PCB修改：从 PCB 的形状、尺寸、引脚排列和元件布局等多种更改中进行选择，使其完美适合您的应用。

背光颜色定制：模组背光有多种组合可选不带背光或带黄绿色 / 蓝色 / 白色 / 琥珀色 / 红色 / RGB背光选择达48种效果，可点开定制页面参考。

字库定制：提供多种字体库，包括英语/日语、西欧、东欧、斯堪的纳维亚欧洲、西里尔语（俄语）、希伯来语/阿拉伯语等。

线缆定制:调整电缆的长度、位置和引脚排列或添加其他连接器。获得经过精确设计的电缆解决方案，使您的连接变得精简且安全。

项目	规格内容	单位
名称	HTM2002B-41W-A5P
点阵数	20 x 2	dots

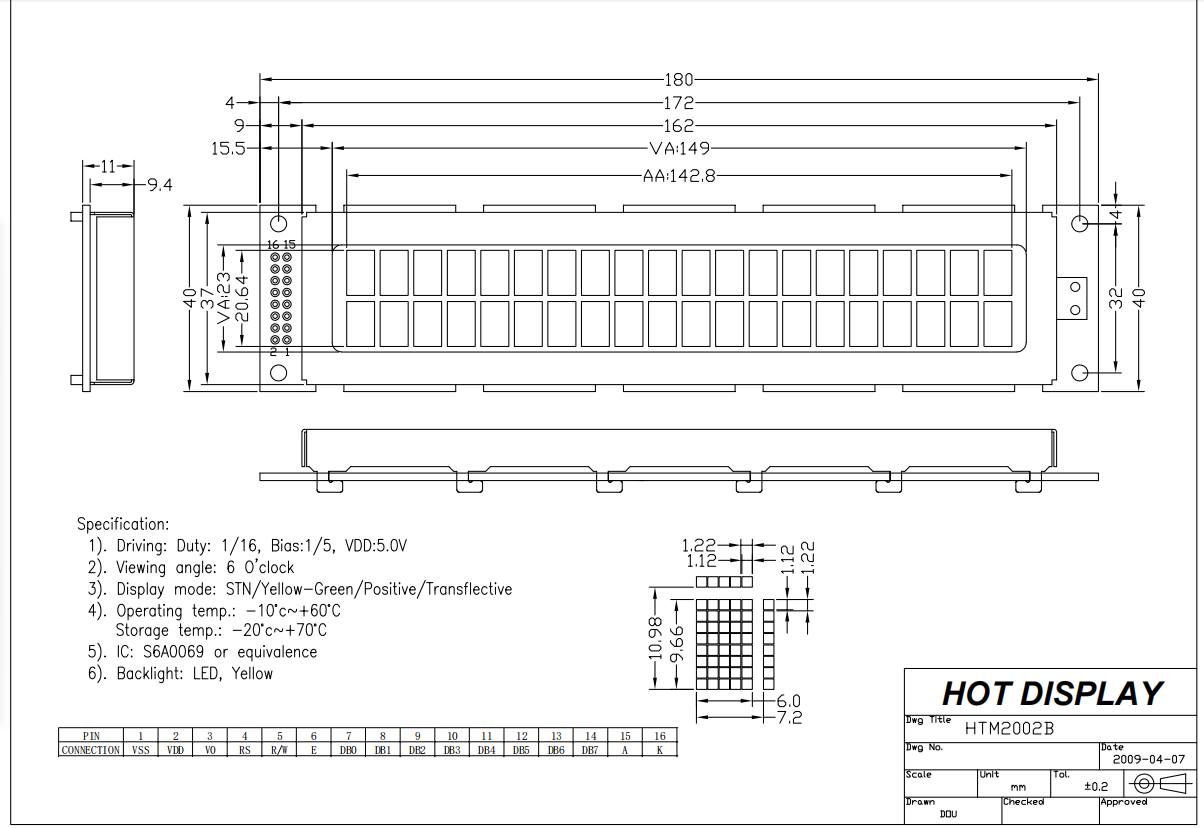

模组尺寸	180.0（W） × 40.0（H） × 11.0 （T）	mm
可视(VA)区域	149.0 × 23.0	mm
AA尺寸	142.8（W） × 20.64（H）	mm
点(像素)间距	1.22（W） × 1.22（H）mm	mm
IC	ST7066U driver
应用电压	5.00V	V
背部灯光	白色
模式	DFSTN(-)
驱动方式(Duty)	1/16 duty cycle
类型	字符LCD
偏光片类型	半透反射偏光片
