  • HTM-TFT078A01-MCU-CTP | 7.84"LCD TFT条形模块 | 400x1280 像素 | MCU 接口 | 40 针 FFC ZIF 连接 | 带驱动控制板 | 可选配电容/电阻触摸屏 | Arduino显示屏

    这款TFT模组是一款高性能的显示屏，专为工控机和Arduino等应用而设计。其显示像素达到400x1280 Px，配备了7.84英寸的大屏，外形尺寸为236.8x89x6.34毫米，有效尺寸为190.08x59.4毫米，为用户提供了宽广而清晰的视野。

    采用IPS全视角技术，该显示屏能够在各个角度提供出色的可视效果，确保用户在不同视角下都能获得清晰、真实的图像。具备450cd/M²的高亮度，即便在光线较强的环境下，也能够保持屏幕内容的清晰可见。

    此TFT模组的设计考虑到了静电防护，具备防静电ESD 8KV的特性，从而提高了其在不同环境下的稳定性和耐久性。接口方面采用了MCU接口，共有40个PIN引脚，简化了与主控制系统的连接。

    工作温度范围广泛，可在-20摄氏度至70摄氏度之间正常运行，适用于各种工业和嵌入式应用场景。供电电压为3.3V，能够满足低功耗要求。

    该TFT模组搭载了RA8889驱动芯片以及触摸IC GT911，这两者的协同工作使得屏幕响应迅速、操作流畅。总体而言，这款显示屏在性能、稳定性和适用性方面都是一款出色的选择，为工控机和Arduino等项目提供了高质量的显示解决方案。我们的显示器均符合 RoHS 标准，并遵守严格的环境和安全标准。


    定制排线/FPC：根据您的需求，调整电缆的长度、位置和引脚排列，或者添加其他连接器。获得经过精确设计的电缆解决方案，使您的连接更加精简且安全。
    触摸屏附加组件：通过电容式或电阻式触摸屏技术提升您的用户体验。我们可以调整触摸屏的玻璃厚度或形状，以确保完美适配您的设计。
    界面定制：从多种界面选项中选择，或者与我们的专家交流，选择最适合您项目的界面选项。我们可以将 HI、USB、SPI、VGA 等接口整合到您的显示器中，以实现您的设计目标。
    盖板玻璃：为您的显示器配备定制切割的盖板玻璃，以提高耐久性。可以选择各种厚度的盖板玻璃，并进行光学粘合，以防止湿气和碎屑。

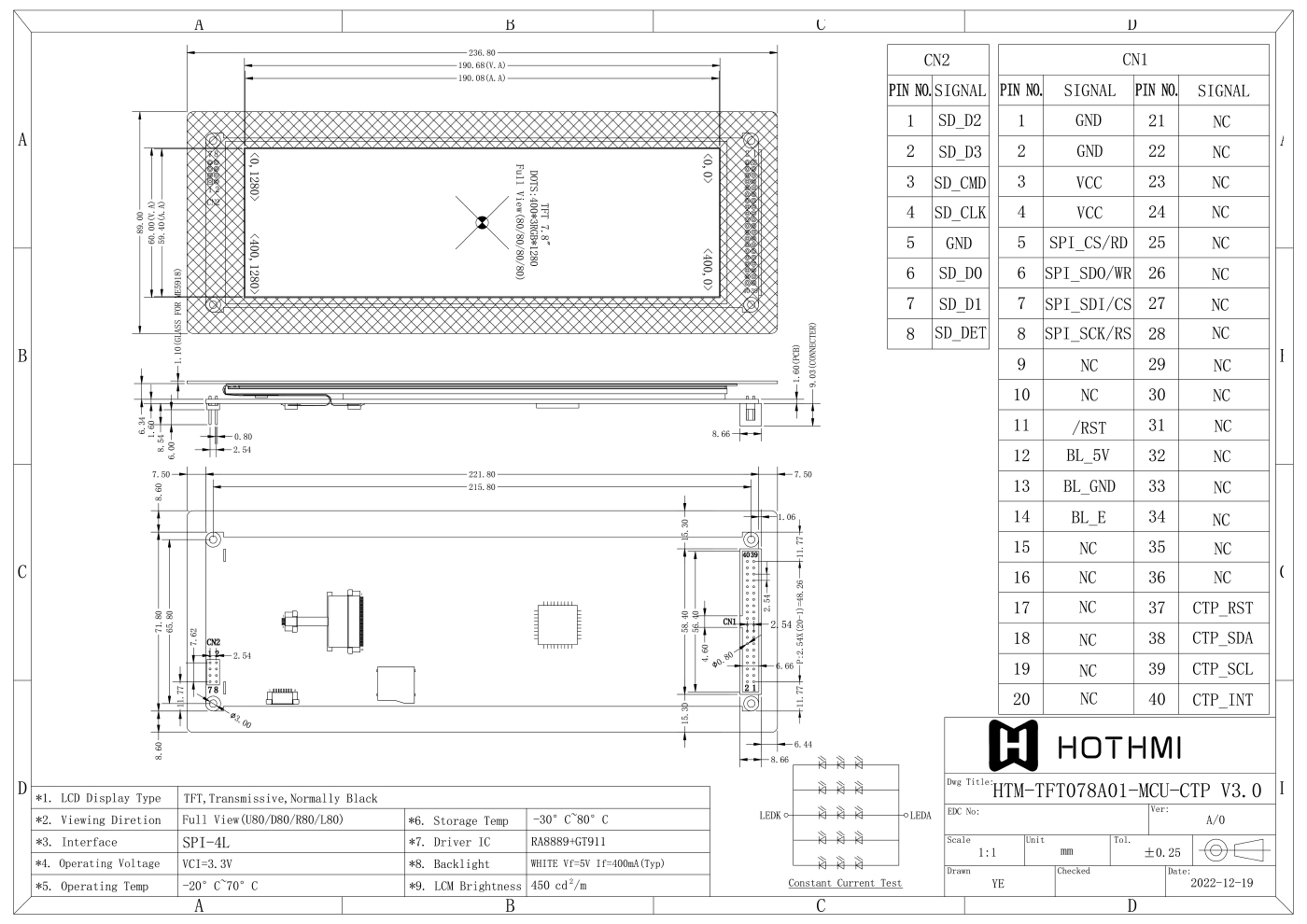

  • HTM-TFT078A01-MCU-CTP V3.0_00.jpg

  • 质量标准

    在 HOTLCD Display，我们每天都努力为客户提供最优质的产品。 这意味着质量、工程和制造团队将齐心协力，超越您的期望。


    我们的客户应该期望他们的产品达到或超过以下标准：


    所有产品

    可靠性测试客户可以期望所有生产部件都能满足或超过温度、湿度和振动方面的操作要求。
    玻璃清洁度客户可以期望玻璃受到衬垫保护，并考虑到清洁标准。 这意味着玻璃上不会有污染物、指纹和其他异物。
    边框外观边框将被统一涂漆，不含异物和分散注意力的外观瑕疵。 我们的标准保持表面干净、无划痕。
    PCB外观PCB 在交付时考虑到了长期可靠性。 饰面不含气泡、外来污染物，并符合所有 UL 防火要求。 PCB 材料将始终按照行业标准交付。 PCB 边缘将被整齐地切割并且没有毛刺。
    焊接所有引线和 SMT 组件的焊接在提供机械安全性和电气连接方面是一致的。
    一致性我们的制造和检验流程确保批次之间的产品一致性。 这意味着多年来处理的订单将不断满足您的期望。 我们通过严格的制造规格、注重流程细节以及与黄金单位进行比较来做到这一点。
    产品完整性产品制造的质量确保了施工的完整性。 客户可以期待紧密的组装，而不必担心零件松动或材料丢失。 我们的产品将满足所有环境期望，包括温度、湿度和振动条件。
    玻璃颜色虽然玻璃颜色可能会出现正常变化（由于制造公差），但 Hotdisplay Display 仍按照内部批准的颜色图表保持颜色合规性。 维护这些图表是为了确保根据需要识别和纠正任何微小的玻璃偏差。
    静电放电防护与安全所有器件的设计和处理均考虑了 ESD 保护。 这包括防静电袋、包装物和托盘内的 ESD-SAFE 包装。 提醒客户始终遵循 ESD 安全，以最好地保护设备。
