  • 4.8寸256x32 图形 LCD 模块 | STN+ | 黄绿背光 | S6B0108 | MCU | Arduino | 3.3V

    这款 HOTDisplay256x32 图形液晶显示模块显示在黄绿背景上显示深色像素。 这款半透式 LCD 显示器经过精心设计,可在多种不同环境的各种照明条件下提供最佳可视性。 在明亮的阳光下,显示屏利用其半透性,将图像反射给观赏者,使屏幕易于阅读。 在较暗的环境中,LCD 内置有强背光,可提供高对比度并向观看者显示清晰的图形。 这种先进的显示技术可确保无论照明条件如何,显示屏始终易于阅读。

    该图形 LCD 显示模块采用内置负电压创建,并配有内置 S6B0108 控制器。 它还与 Arduino/ C8051 完全兼容,可与其他电子系统无缝连接,适用于各种应用。这款产品型号专为承受恶劣的工作条件而设计,在 -20 至 70 摄氏度的温度范围内使用时运行异常。 该 LCD 的最佳视角为 6:00,工作电压为 3.3V,并且符合 RoHS 标准。

    定制LCD尺寸:结合产品结构,确定所需的LCD尺寸、屏幕类型等。开模制造,根据设计,制造LCD的模具,这个过程需要精密的制造技术和设备。支持定制396*345mm以内尺寸。

    定制点阵数和显示图标内容:支持定制640*320点阵以内的显示内容,图标样式可根据客户需求进行定制。

    背光颜色和结构定制:模组背光有多种组合可选不带背光或带黄绿色 / 蓝色 / 白色 / 琥珀色 / 红色 / RGB背光选择达48种效果,可点开定制页面参考。

    定制接口:提供多种接口选择,SPI \ 8080 \ I2C 等。



    驱动板定制:支持调整驱动板大小、元器件排序、接口类型等。

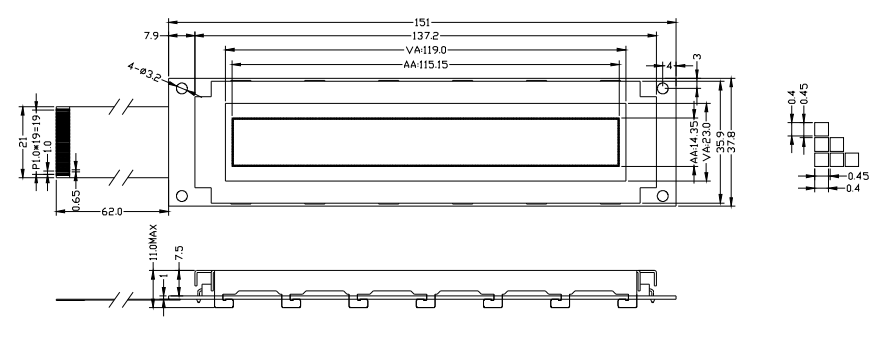

  • HTM25632A-6.png

  • 参数

    规格参数

    单位

    名字

    HTM25632A-6-01Y


    图形显示

    256 × 32

    dots

    外形尺寸

    151.0 x 37.8 x 11.0  (MAX)

    mm

    VA大小

    119.0 x 23.0

    mm

    AA大小

    115.5 x 14.35

    mm

    像素间距

    0.45 x 0.45

    mm

    驱动芯片

    S6B0108


    应用电压

    3.3V

    V

    光照明

    黄绿色


    显示模式

    STN(+)


    驱动模式

    1/64 duty cycle


    产品类型

    图形液晶COB


    偏振器类型

    半透式
