四线电阻式触摸屏的工作原理
2024-05-24
511
2024-05-24
511
电阻式触摸屏是一种传感器，它将矩形区域中触摸点(X,Y)的物理位置转换为代表X坐标和Y坐标的电压。很多LCD模块都采用了电阻式触摸屏，电阻式触摸屏根据结构可以分为四线、五线等多线电阻式显示屏，四线电阻式显示屏是比较常见的一种。本篇章将着重介绍四线电阻式触摸屏的工作原理。
电阻触摸屏的工作原理
主要是通过压力感应原理来实现对屏幕内容的操作和控制的，这种触摸屏利用两层高透明的导电层组成触摸屏，当手指触摸屏幕时，平常相互绝缘的两层导电层就在触摸点位置有了一个接触，因其中一面导电层接通Y轴方向的5V均匀电压场，使得侦测层的电压由零变为非零，控制器侦测到这个接通后，进行A/D转换，并将得到的电压值与5V相比，即可得触摸点的Y轴坐标，同理得出X轴的坐标，这就是所有电阻技术触摸屏共同的最基本原理。

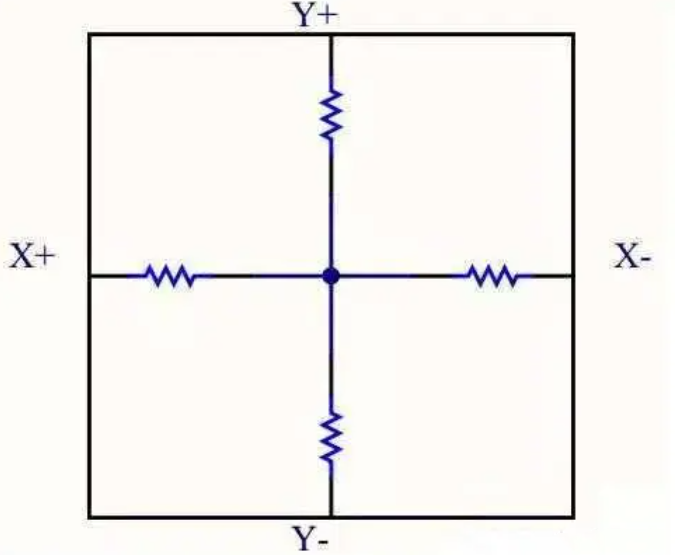

四线电阻触摸屏的工作原理
当人的手指按压触摸屏表面时，弹性PET薄膜会向下弯曲，使上下ITO涂层能够相互接触形成触摸点，采用ADC检测该点的电压，来计算出计算X、Y轴坐标值。

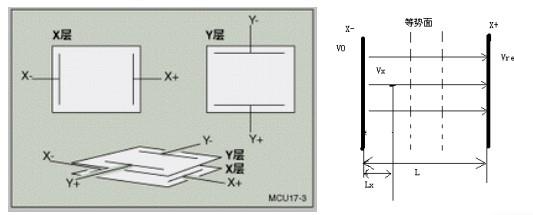

四线电阻式触摸屏的工作原理如下：
1.在X+，X-两电极加上一个电压恒定电压Vref，Y+接一个高阻抗的ADC。
2.两电极间的电场呈均匀分布，方向为X+到X-。
3.手触摸时，两个导电层在触摸点接触，触摸点X层的电位被导至 Y层所接的ADC，
得到电压Vx。
4.通过Lx/L=Vx/Vref，即可得到x点的坐标。
5.同理将Y+，Y-接上电压Vref，Y轴的坐标可，然后X+电极接高阻抗ADC得到。同时四线电阻式触摸屏除了可以得到触点的X/Y坐标，还可以测得触点的压力。
这是因为压力越大，接触越充分，电阻越小，通过测量这个电阻的大小可以量化压力大小。而电压值和坐标值成正比的，所以需要校准，通过计算(0, 0)坐标点的电压值是否存在偏差。

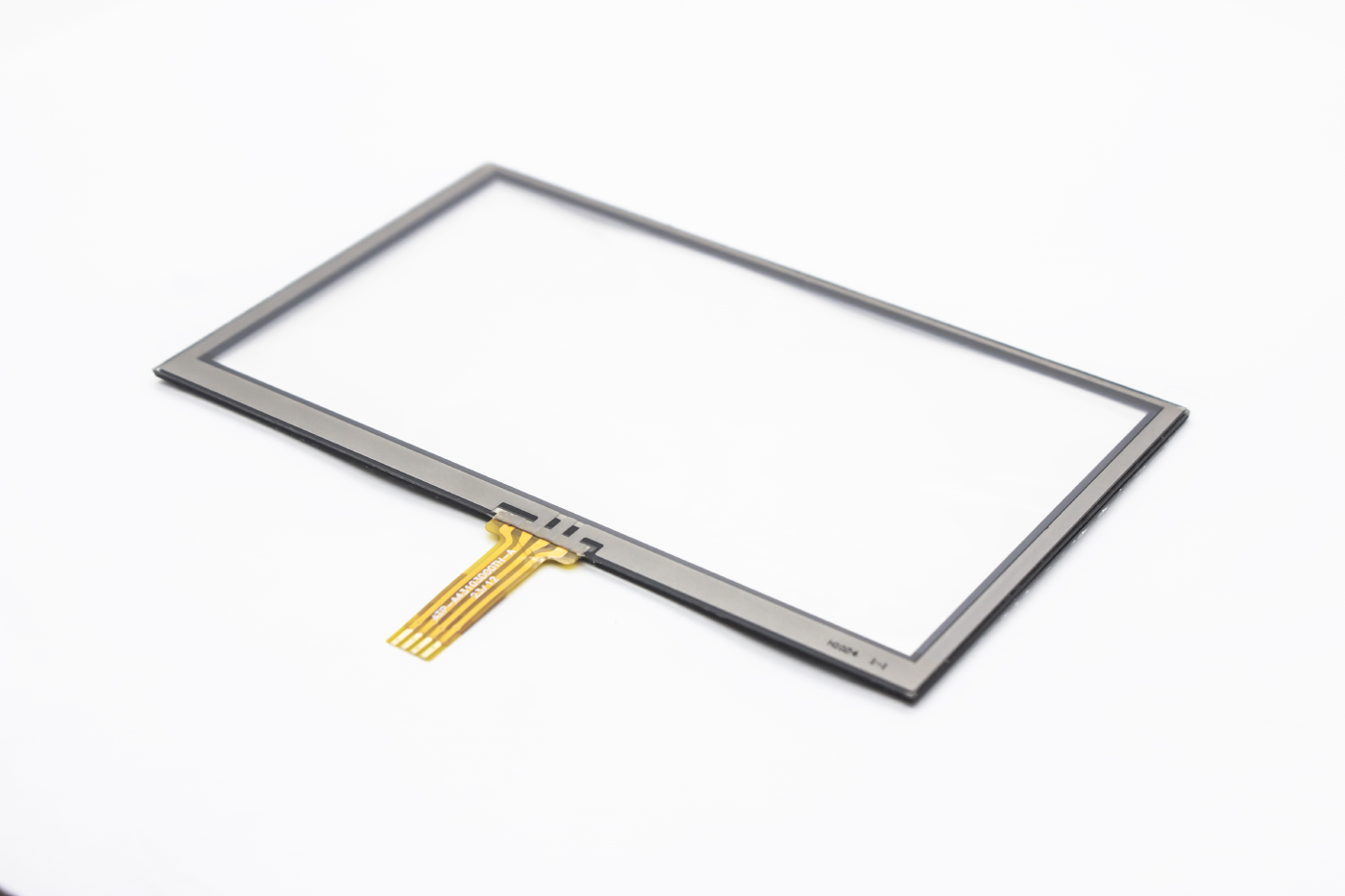

鑫洪泰科技Hot Display 支持定制电阻式功能篇以及触摸屏，请联系我们！
