什么是图形液晶显示模组

什么是图形液晶显示屏？

按显示的内容来区分，点阵液晶显示屏分为字符显示器以及图形显示器。前者非常简单，限制多，仅仅能显示字符，而后者图形液晶显示器可以显示数字、字母数字和图形。它们在 LCD 显示器历史的早期阶段发挥了非常重要的作用，客户按产品使用的实际情况可选择性地决定哪种是最合适的。

图形 LCD 显示器通过垂直和水平方向的像素数来识别. 例如，128 x 64 点阵图形显示器沿 X 轴或水平方向有 128 个点/像素，沿 Y 轴或垂直方向有 64 个点/像素。这些点中的每一个有时称为一个像素，可以彼此独立地打开和关闭。客户使用软件来告诉每个点何时开启和关闭。早期的工程工作必须逐个像素地进行光照/映射。 Hot Display 在显示器的生产研发方面已有20多年的历史，长期的经验积累使得Hot Display的图形液晶产品的内存中已经有很多图像，这极大地帮助工程师减少重新开模的过程，丰富的产品尺寸，类目，使产品能更快地推向市场。

图形LCD的流体选择

图形 LCD 显示器有很多选项，它们都源自 STN (S上扭曲向列显示). TN (扭曲向列显示），或 HTN (高性能TN) 显示器很少用于图形 LCD 显示器，因为它们的对比度差和视角窄。

正极显示可以包括：黄绿色STN、灰色STN、正极FSTN；

负显示可以包括：蓝色STN、负FSTN、DFSTN负向显示。

图形LCD的背光选择：

LCD本身不发光，所以在昏暗的条件下观察，需要配置背光才能被观察者看得到。LCD的背光一般都是LED灯，可选择颜色有黄绿色，白色以及RGB的红绿蓝三色。按照背光放置位置，可以分为底背光和侧背光。

背光的结构以及组成（链接）

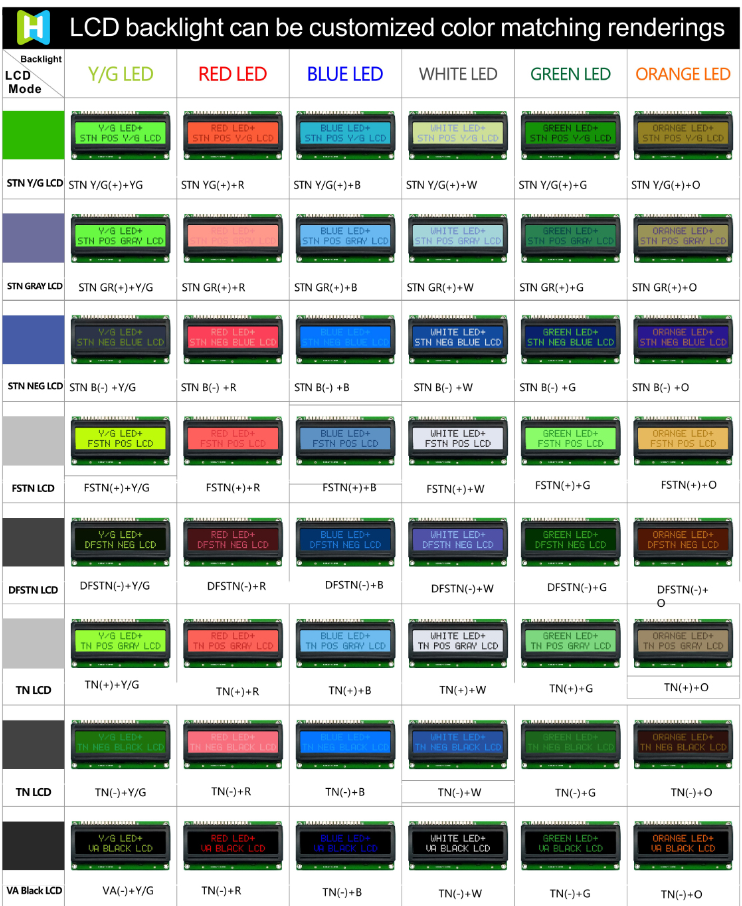

背光以及LCD颜色（链接）

图形COB&图形COG

COB(Chip on Board）即控制芯片在板上；COG（Chip on Glass），控制芯片在玻璃上。客户可以根据产品实际的需求选择性使用。

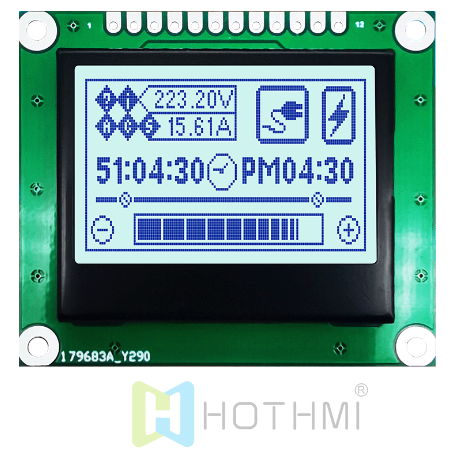

1.7 英寸图形液晶模组 | 128 x 64 图形 LCD | | DFSTN +半透反射偏振片 | 灰底蓝字

▶ 类型：标准COB液晶模组

▶ 显示像素：128x64

▶ 外形尺寸(mm) ：52.0x44.2x6.4

▶ VA尺寸(mm)：36.0x23.5

▶ AA尺寸(mm) ：33.25x20.45

▶ 视角：6H

▶ 点间距(mm)：0.38x0.32

▶ 背光/亮度：白光

▶ 引脚：12PIN

▶ 接口方式：SPI

▶ 工作温度：-20~70℃

▶ 供电电压：3.3v

▶ 驱动芯片：ST7567

▶ 阅读更多

3.4" 240X160图形COG液晶屏| 带白色侧背光的 FSTN+ 显示屏

▶ 类型：COG图形点阵

▶ 显示像素：240x160

▶ 外形尺寸(Mm)：79.82x63.4x4.2

▶ 显示英寸：3.4"

▶ VA尺寸(Mm)：73.42x48.0

▶ AA尺寸(Mm)：67.42x44.94

▶ 点间距(Mm)：0.261x0.261

▶ 应用：工业控制

▶ 视角：6H

▶ 背光/亮度：白光

▶ 引脚：FPC-40PIN

▶ 接口方式：MCU

▶ 特殊说明：抗静电ESD 8KV

▶ 工作温度：-20~70℃

▶ 供电电压：3.3v

▶ 驱动芯片：ST7529

▶ 阅读更多

没有什么低价比可靠更重要！Hot Display 旨在为您提供最优化可靠的显示解决方案!

更多详情请直接联系我们！
