3.0 英寸 128x64 LCD 图形液晶点阵模块 | STN 正显 | 3.3V | MCU | ST7565R | Arduino

3.0 英寸 128x64 LCD 图形液晶点阵模块 | STN 正显 | 3.3V | MCU | ST7565R | Arduino | 灰底蓝字

▶ 型号: HTM12864-8B-11W-A5P

▶ 类型：带板COG液晶模组
▶ 显示内容：128x64

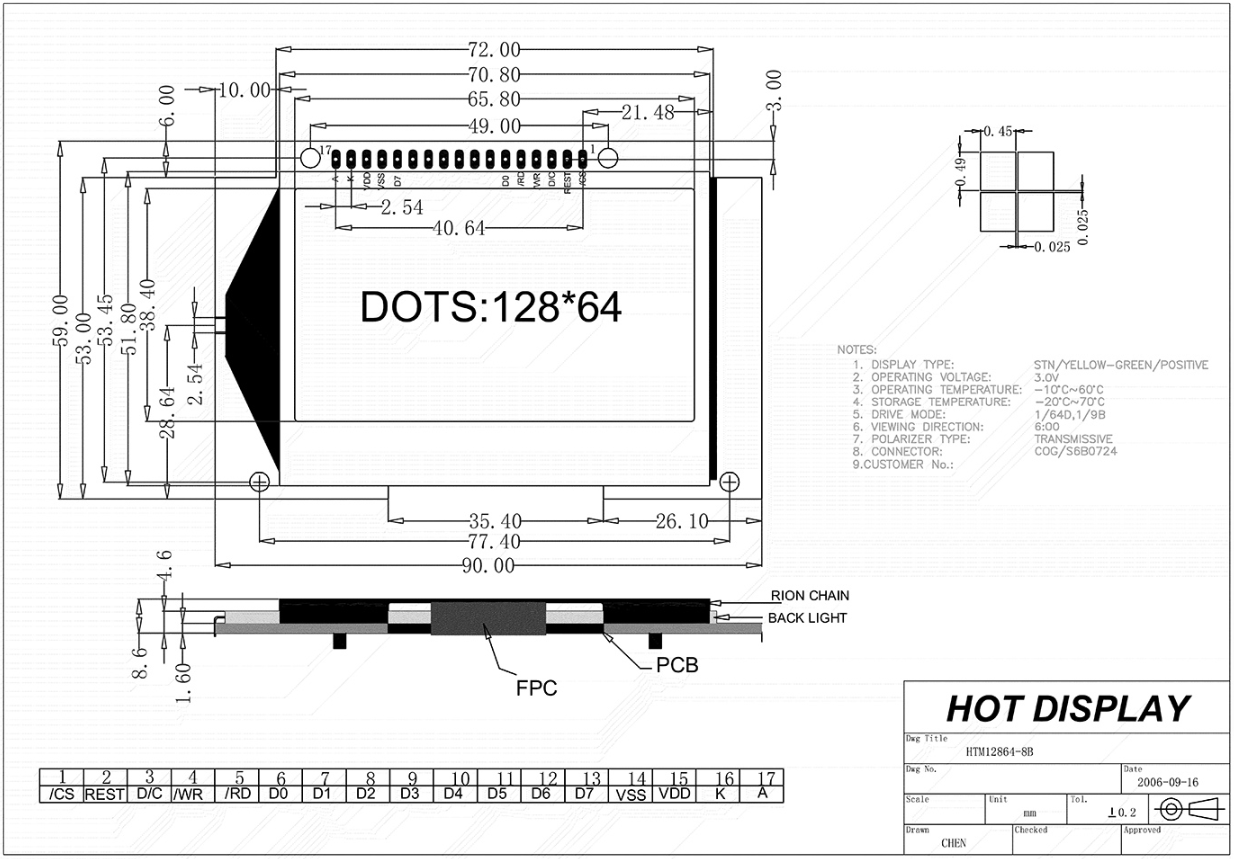

▶ 外形尺寸(mm) ：72.0x59.0x8.6
▶ VA尺寸(mm)：65.0x38.0
▶ AA尺寸(mm) ：60.7x32.93
▶ 点间距(mm)：0.515x0.475
▶ 应用：工业控制
▶ 视角：6H
▶ 背光：白色
▶ PIN：17PIN
▶ 接口方式：MCU
▶ 工作温度：-20~70℃
▶ 供电电压：3.3v
▶ 驱动芯片：ST7565R

产品咨询数据下载索取Demo Code
- 运输
- 付款
- 税款
- 保证
- 退回
- 停产
运输

国内快递我司与顺丰有合作,国外和DHL进行合作,您可以我们联系咨询运费以及重量得到最新的报价。

付款

不支持线上付款，可通过对公账户转账,若开增值税票请联系我司销售人员获取对公账户.

税款

此网站出售的所有产品都不含税,若需要增值税票请与我司销售人员联系线下购买。

保证

此网站出售的所有产品质保一年,若因客户使用不当造成的损坏免费维修,收取材料成本费用。

退回

质保期内的产品可退回维修或换新, 退回前请先与我司销售人员联系确认退货原因后再退回。

停产

我们承诺长期生产此网站销售的所有产品,若IC或面板停产,将尽量使用兼容物料替换。

上一个 返回 下一个

3.0 英寸 128x64 LCD 图形液晶点阵模块 | STN 正显 | 3.3V | MCU | ST7565R | Arduino | 灰底蓝字

3.0 英寸 128x64 LCD 图形液晶点阵模块 128×64 点阵，COB (Chip on Board) 图形液晶模块，这款产品是STN 正显灰色 LCD 模式，带白色 LED 背光。它具有六点钟方向的观察方向和半透反射偏光器，推荐用于室内和室外的应用。该产品具有负电压，并组装有 1/64 Duty 和控制器 ST7565R或同等产品的板上芯片。接口类型为并行。这是按照 ISO 标准和程序制造的符合 ROHS 的产品。

连接器定制：轻松修改显示器上的任何连接器以满足您的应用程序的要求。我们的工程师能够对排针、盒装接头、直角接头以及您的显示器可能需要的任何其他连接器进行焊接。

PCB修改：从 PCB 的形状、尺寸、引脚排列和元件布局等多种更改中进行选择，使其完美适合您的应用。

背光颜色定制：模组背光有多种组合可选不带背光或带黄绿色 / 蓝色 / 白色 / 琥珀色 / 红色 / RGB背光选择达48种效果，可点开定制页面参考。

字库定制：提供多种字体库，包括英语/日语、西欧、东欧、斯堪的纳维亚欧洲、西里尔语（俄语）、希伯来语/阿拉伯语等。

线缆定制:调整电缆的长度、位置和引脚排列或添加其他连接器。获得经过精确设计的电缆解决方案，使您的连接变得精简且安全。

参数	规格参数	单位
名称	HTM-12864-8B-11W-A5P
点阵数	128 × 64	dots
模组尺寸	72.0 x 59.0 x 8.6 (MAX)	mm
可视(VA)区域	65.0 x 38.0	mm
AA尺寸	60.7 x 32.93	mm
点(像素)间距	0.515 x 0.475	mm
IC	ST7565R
应用电压	3.3V	V
背部灯光	白光
模式	STN(+)
驱动方式(Duty)	1/64 duty cycle
类型	图形 LCD
偏光片类型	半透偏光片
