  • 2.9 英寸 128x64 LCD图形液晶显示模块 | STN 正片 | 3.3V | MCU | Arduino | ST7565R |灰底蓝字

    2.9 英寸 128x64 图形LCD液晶显示模块在灰色背景上显示深蓝色像素。这款半透式 LCD 显示屏经过精心设计，LCD 内置强背光，可提供高对比度并向观看者显示清晰的图形，在没有背光的条件下，由于其反射性的作用，使图像反射到观察者的眼睛，这种先进的显示技术可确保显示屏在任何光线条件下始终易于阅读。

    这款图形 LCD 显示模块与 Arduino 完全兼容，可与其他电子系统无缝连接，适用于各种应用。这款产品专为承受恶劣的操作条件而设计，在 -20 至 70 摄氏度的温度范围内使用时运行异常。该 LCD 的最佳视角为 6:00，它在 3.3V 电源电压下运行，并符合 RoHS 标准。


    连接器定制：轻松修改显示器上的任何连接器以满足您的应用程序的要求。 我们的工程师能够对排针、盒装接头、直角接头以及您的显示器可能需要的任何其他连接器进行焊接。
    PCB修改：从 PCB 的形状、尺寸、引脚排列和元件布局等多种更改中进行选择，使其完美适合您的应用。
    背光颜色定制：模组背光有多种组合可选不带背光或带黄绿色 / 蓝色 / 白色 / 琥珀色 / 红色 / RGB背光选择达48种效果，可点开定制页面参考。
    字库定制：提供多种字体库，包括英语/日语、西欧、东欧、斯堪的纳维亚欧洲、西里尔语（俄语）、希伯来语/阿拉伯语等。

    线缆定制:调整电缆的长度、位置和引脚排列或添加其他连接器。 获得经过精确设计的电缆解决方案，使您的连接变得精简且安全。

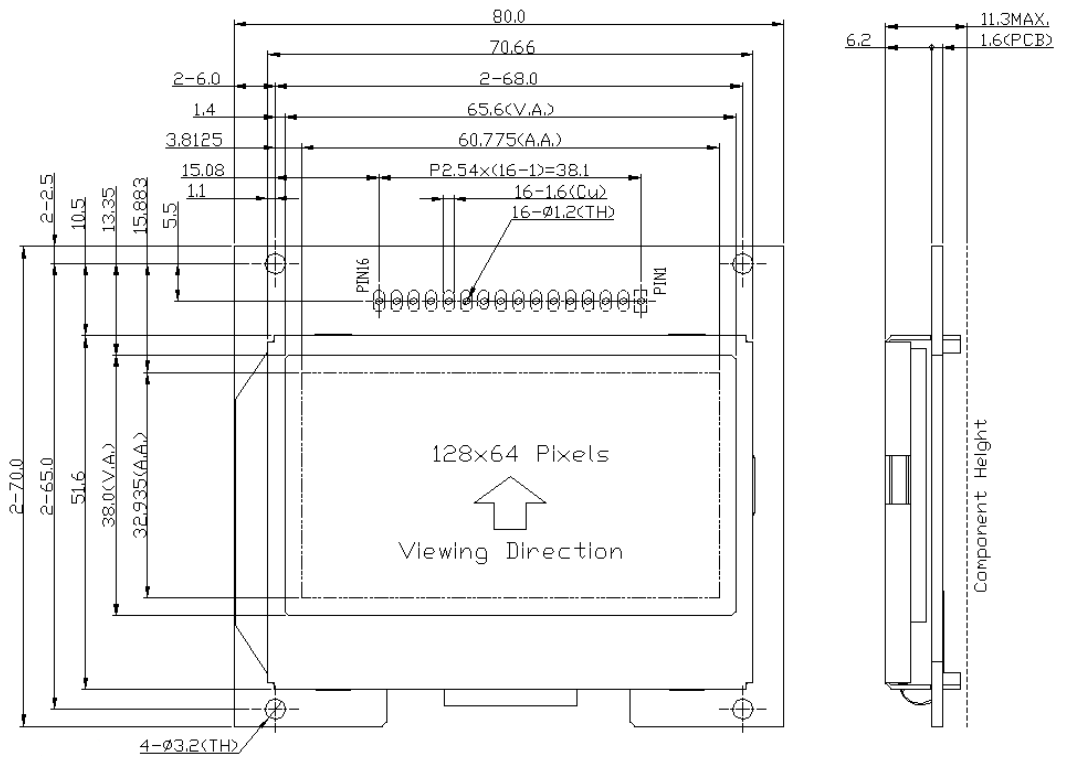

  • 12864-8G.png

  • 项目

    规格参数

    单元

    名字

    HTM-12864-8G-11W-A5P


    图形显示

    128× 64 点阵

    dots

    外形尺寸

    80 x 70 x 11.3  (MAX)

    mm

    VA大小

    65.6 x 38.0

    mm

    AA大小

    60.775 x 32.935

    mm

    像素间距

    0.475 x 0.515

    mm

    驱动芯片

    ST7565R


    应用电压

    3.3V

    V

    背光照明

    白色


    显示模式

    STN(+)


    驱动模式

    1/64 duty cycle


    产品类型

    图形 LCD


    偏振器类型

    半透式




搜索关键词: MCU2.9ST7565R128x64LCDSTNArduino
