  • 2.4寸 132x64 LCD 图形液晶屏/13264 图形点阵液晶模块/STN正显示/灰底蓝字

    2.4寸LCD132x64工控图形液晶屏 HTM13264C-11W-A5P 是一款2.4寸132x64点阵单色图型液晶模块,内置ST7565R控制器,5V电压,白色LED背光,STN正偏光片，可显示灰底蓝字，可通过板后的电阻调节亮度,工作温度为零下20度至零上70度,排针连接(可选择是否购买并焊接到板上),所有材料均符合环保要求RoHS标准。此款模块广泛应用于各式仪器仪表、智能设备等,适用于多种单片机开发平台如8051,PIC,AVR,ARDUINO,ARM和树莓派Raspberry Pi等。


    连接器定制：轻松修改显示器上的任何连接器以满足您的应用程序的要求。 我们的工程师能够对排针、盒装接头、直角接头以及您的显示器可能需要的任何其他连接器进行焊接。
    PCB修改：从 PCB 的形状、尺寸、引脚排列和元件布局等多种更改中进行选择，使其完美适合您的应用。
    背光颜色定制：模组背光有多种组合可选不带背光或带黄绿色 / 蓝色 / 白色 / 琥珀色 / 红色 / RGB背光选择达48种效果，可点开定制页面参考。
    字库定制：提供多种字体库，包括英语/日语、西欧、东欧、斯堪的纳维亚欧洲、西里尔语（俄语）、希伯来语/阿拉伯语等。

    线缆定制:调整电缆的长度、位置和引脚排列或添加其他连接器。 获得经过精确设计的电缆解决方案，使您的连接变得精简且安全。

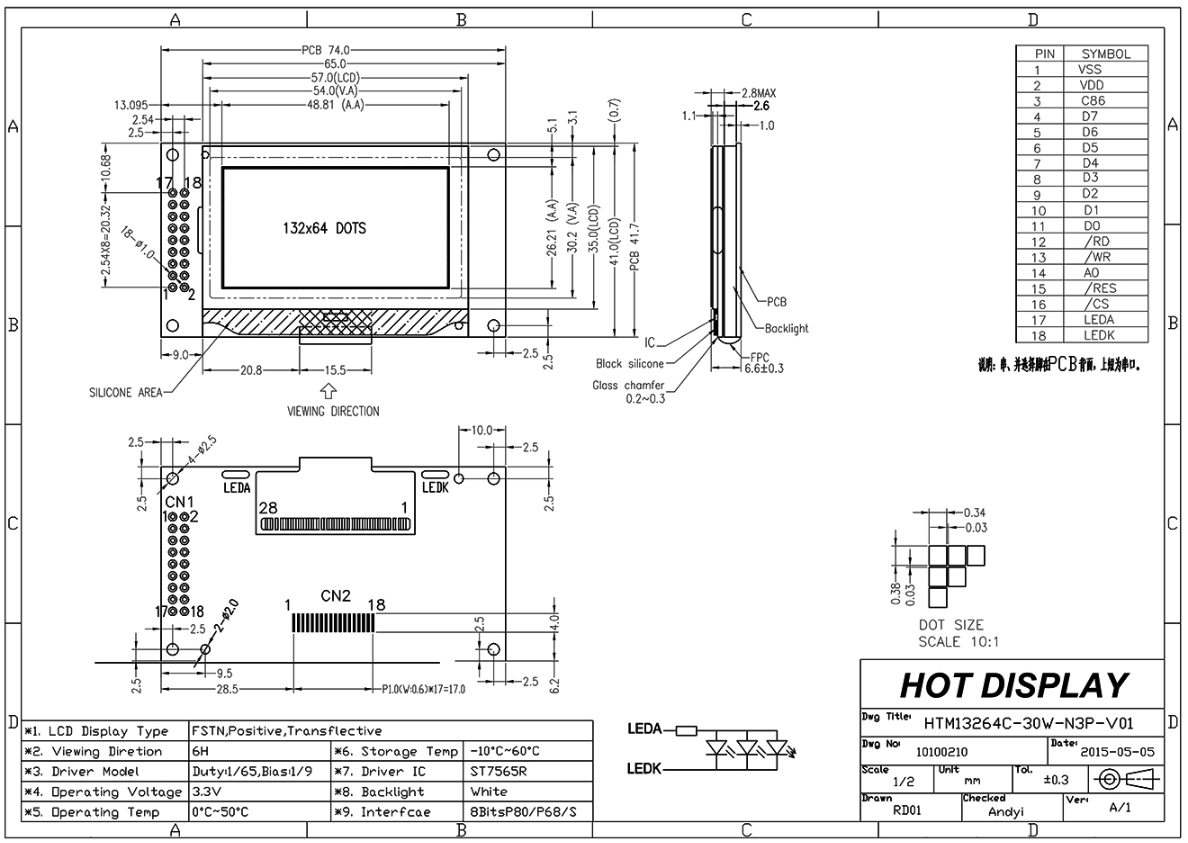

  • 13264C.png

  • 项目

    规格内容

    单位

    名称

    HTM13264c-11W-A5P


    点阵数

    132 列 × 64 行

    dots

    模组尺寸

    74 x 41.7 x 6.6 (MAX)

    mm

    可视(VA)区域

    54 x 30.2

    mm

    AA尺寸

    48.81 x 26.21

    mm

    点(像素)间距

    0.38 x 0.34

    mm

    IC

    ST7565R


    应用电压

    5V

    V

    背部灯光

    WHITE


    模式

    STN(+)


    驱动方式(Duty)

    1/64 duty cycle


    类型

    图形液晶模块


    偏光片类型

    半透偏光片



    搜索关键词：132 x 64 图形液晶显示屏、13264LCD 图形点阵模组、132x64LCD 图形液晶显示模块、DFSTN负显
