3.4寸 MIPI DSI 圆形电容触控屏 800×800像素 IPS显示面板全贴合工艺

3.4寸 MIPI DSI 圆形电容触控屏 800×800像素 IPS显示面板全贴合工艺

▶ 型号: TFT-H034A01ZJINV4C30

▶ 类型：TFT圆形
▶ 显示像素：800x800 Px
▶ 外形尺寸（Mm): 109.2x113.47x3.75
▶ 显示英寸：3.4"
▶ 有效尺寸（Mm）：88.4x88.4
▶ 应用：智能家电、工业机器人
▶ 可视角度：IPS全视角
▶ 亮度：450cd/M2
▶ 引脚：FPC-30PIN
▶ 接口：MIPI
▶ 特别说明：防静电ESD 8KV
▶ 工作温度：-30~80℃
▶ 电源电压：3.3V
▶ 驱动芯片：NV3051F,CST836U<CTP>

产品咨询数据下载索取Demo Code
- 运输
- 付款
- 税款
- 保证
- 退回
- 停产
运输

国内快递我司与顺丰有合作,国外和DHL进行合作,您可以我们联系咨询运费以及重量得到最新的报价。

付款

不支持线上付款，可通过对公账户转账,若开增值税票请联系我司销售人员获取对公账户.

税款

此网站出售的所有产品都不含税,若需要增值税票请与我司销售人员联系线下购买。

保证

此网站出售的所有产品质保一年,若因客户使用不当造成的损坏免费维修,收取材料成本费用。

退回

质保期内的产品可退回维修或换新, 退回前请先与我司销售人员联系确认退货原因后再退回。

停产

我们承诺长期生产此网站销售的所有产品,若IC或面板停产,将尽量使用兼容物料替换。

上一个 返回 下一个

产品描述

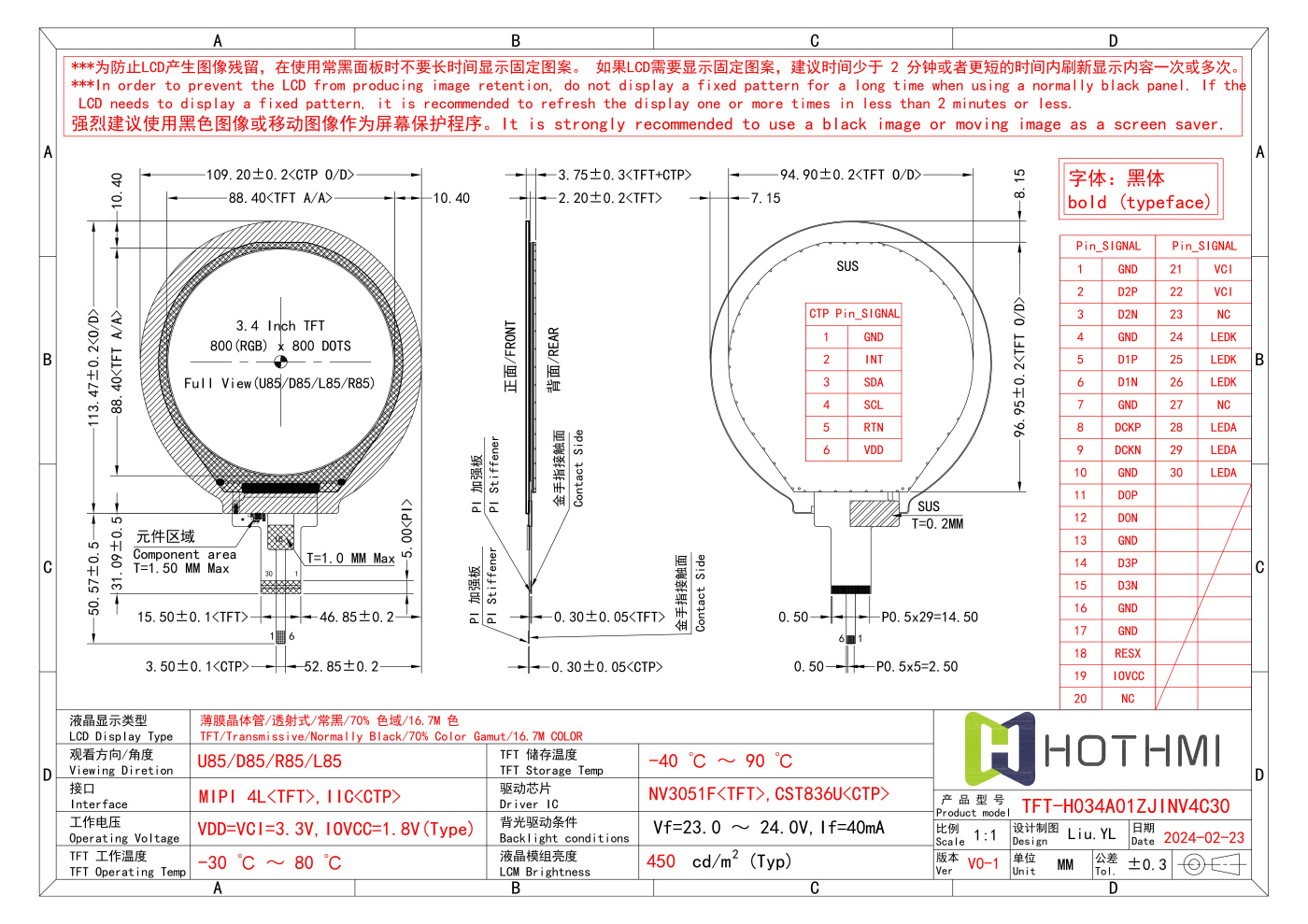

规格图
属性
相关资料下载

TFT-H034A01ZJINV4C30 | 3.4" TFT LCD | 800x800 像素 | MIPI接口 | 30 针 FFC ZIF 连接 | 宽温-30~80℃ | 阳光下可读 | 可选配电容/电阻触摸屏

TFT-H034A01ZJINV4C30 是一款圆形 IPS 电容触摸TFT-LCD 屏幕，显示屏直径为 3.4英寸，分辨率为 800x800 像素。这款圆形 TFT 显示屏由 IPS TFT-LCD 面板组成，内置 NV3051F 驱动器 IC，触摸屏IC为CST836U，可通过MIPI-DSI接口进行通信。

TFT-H034A01ZJINV4C30采用IPS面板，具有更高的对比度，显示器或像素关闭时的纯黑背景，左：80 / 右：80 / 上：80 / 下：80度（典型）更宽的视角，对比度比例1,000:1（典型值），亮度450cd/m²（典型值），防眩光表面面板。带电容触摸功能，适配更多安卓主板/RK主板开发。

LCM的供电电压为1.8V至3.3V，典型值为3.3V。工作温度为-30℃至+80℃，存储温度为-40℃至+90℃。显示模块适用于智能家居、工业设备和智能机器人等设备。它们也是家庭自动化产品、白色产品和视频系统的理想选择。

定制排线/FPC：根据您的需求，调整电缆的长度、位置和引脚排列，或者添加其他连接器。获得经过精确设计的电缆解决方案，使您的连接更加精简且安全。

触摸屏附加组件：通过电容式或电阻式触摸屏技术提升您的用户体验。我们可以调整触摸屏的玻璃厚度或形状，以确保完美适配您的设计。

界面定制：从多种界面选项中选择，或者与我们的专家交流，选择最适合您项目的界面选项。我们可以将 HI、USB、SPI、VGA 等接口整合到您的显示器中，以实现您的设计目标。

盖板玻璃：为您的显示器配备定制切割的盖板玻璃，以提高耐久性。可以选择各种厚度的盖板玻璃，并进行光学粘合，以防止湿气和碎屑。

质量标准

在 HOTLCD Display，我们每天都努力为客户提供最优质的产品。这意味着质量、工程和制造团队将齐心协力，超越您的期望。

我们的客户应该期望他们的产品达到或超过以下标准：

所有产品

可靠性测试	客户可以期望所有生产部件都能满足或超过温度、湿度和振动方面的操作要求。
玻璃清洁度	客户可以期望玻璃受到衬垫保护，并考虑到清洁标准。这意味着玻璃上不会有污染物、指纹和其他异物。
边框外观	边框将被统一涂漆，不含异物和分散注意力的外观瑕疵。我们的标准保持表面干净、无划痕。
PCB外观	PCB 在交付时考虑到了长期可靠性。饰面不含气泡、外来污染物，并符合所有 UL 防火要求。 PCB 材料将始终按照行业标准交付。 PCB 边缘将被整齐地切割并且没有毛刺。
焊接	所有引线和 SMT 组件的焊接在提供机械安全性和电气连接方面是一致的。
一致性	我们的制造和检验流程确保批次之间的产品一致性。这意味着多年来处理的订单将不断满足您的期望。我们通过严格的制造规格、注重流程细节以及与黄金单位进行比较来做到这一点。
产品完整性	产品制造的质量确保了施工的完整性。客户可以期待紧密的组装，而不必担心零件松动或材料丢失。我们的产品将满足所有环境期望，包括温度、湿度和振动条件。
玻璃颜色	虽然玻璃颜色可能会出现正常变化（由于制造公差），但 Hotdisplay Display 仍按照内部批准的颜色图表保持颜色合规性。维护这些图表是为了确保根据需要识别和纠正任何微小的玻璃偏差。
静电放电防护与安全	所有器件的设计和处理均考虑了 ESD 保护。这包括防静电袋、包装物和托盘内的 ESD-SAFE 包装。提醒客户始终遵循 ESD 安全，以最好地保护设备。
