  • 1.5英寸128x64 COG LCD液晶显示模块 | STN(-)蓝底白字点阵COG | ST7565R

    在嵌入式设备小型化浪潮中，这款1.5英寸128x64 COG LCD液晶显示模块凭借突破性设计成为空间敏感应用的理想视觉方案。 其核心采用先进COG（Chip on Glass）工艺，将驱动芯片直接封装于玻璃基板，实现模块体积与厚度的极致压缩，并通过带金属引脚的FPC提供便捷的免焊接连接器组装/拆卸，完美解决紧凑设备中人机界面的空间与安装难题。为确保广泛适用性， 模块搭载成熟ST7567控制器并优化接口，无缝兼容从经典8051/PIC/AVR到现代Arduino/ARM/Raspberry Pi等主流平台，即插即用的特性显著降低开发门槛，加速产品落地。


    1.5英寸128x64 COG LCD液晶显示模块在光学表现上， 创新的全透显示模式智能适应环境：暗光下白色背光穿透确保明亮正显，保障从工业控制柜到户外设备的全场景可靠可视。为满足多样化需求， 支持深度定制——可选STN/FSTN/DFSTN显示技术及灰蓝/白黑/黑白等外观组合，并可依据设备安装位置（如控制台下或仪器顶）预设6:00（底视）或12:00（顶视）最佳视角，确保终端用户始终获得自然舒适的阅读体验。这款集极致紧凑结构、便捷连接、广泛兼容、环境自适应显示与多维定制能力于一体的显示屏，是工业仪表、便携医疗及智能硬件领域优化人机交互的首选。

  • 产品规格书 - 液晶模块,控制器,连接器↓

    文件名称 更新日期 大小
    HTM-H015A05-SPI-V0 2025-06-03 91.62KB

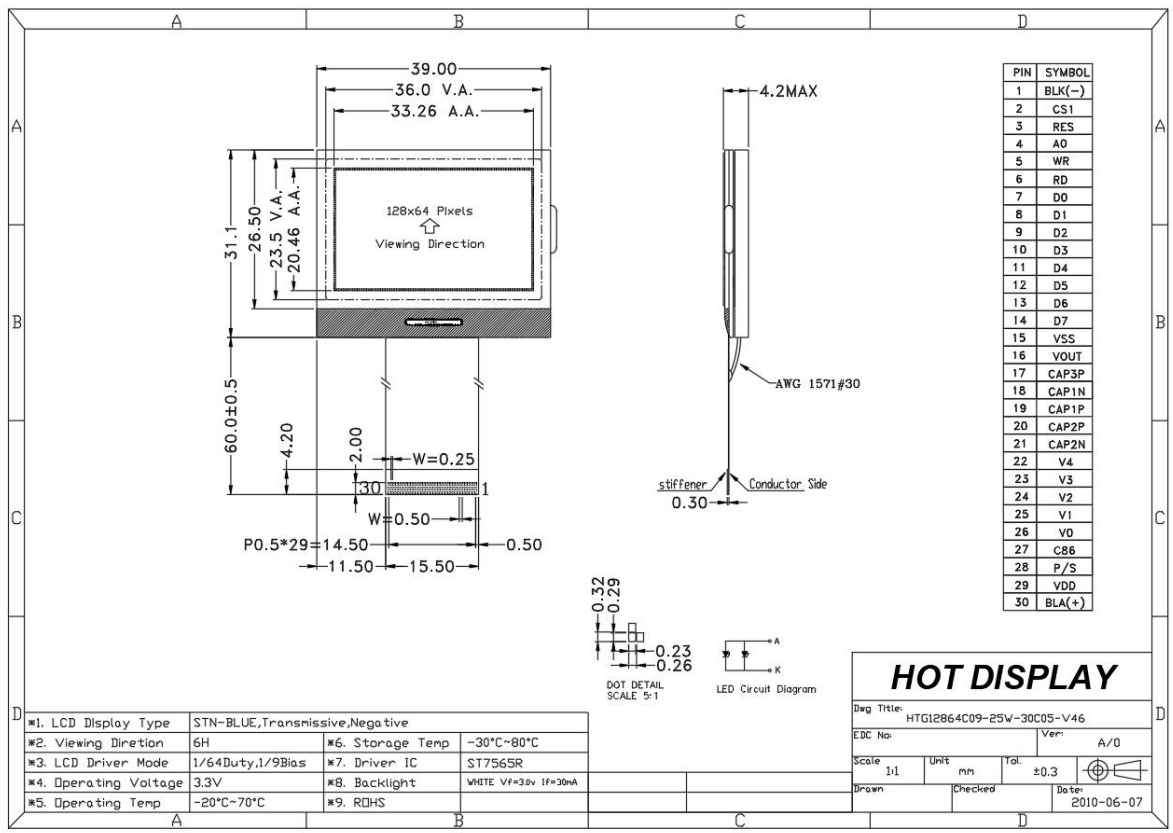

  • HTG12864C09.png

  • 项目

    参数描述

    单元

    名称

    HTG12864C09-41W-30C05-V46


    点阵数

    128x64 点阵

    dots

    外形尺寸

    39.0x31.1x4.2

    mm

    VA尺寸

    36.0x23.5

    mm

    AA尺寸

    33.26x20.46

    mm

    像素间距

    0.32x0.26

    mm

    IC

    ST7565R


    电源电压

    3.3V

    V

    背光

    白色背光


    显示模式

    STN-


    驱动方式(Duty)

    1/64 duty cycle


    类型

    图形COG


    特性

    全透偏光片
