四线电阻式触摸屏的检测方法

四线电阻触摸屏是通过手指或硬物按压触摸屏，使它的电阻发生变化从而使显示屏开始工作。那么，在产品完成生产之前，检测触摸层是否有效相当重要。本文介绍四线电阻式显示屏的触控发生的检测方法。

所有的触摸屏都能检测到是否有触摸发生，其方法是用一个弱上拉电阻将其中一层上拉，而用一个强下拉电阻来将另一层下拉。如果上拉层的测量电压大于某个逻辑阈值，就表明没有触摸，反之则有触摸。这种方法存在的问题在于触摸屏是一个巨大的电容器，此外还可能需要增加触摸屏引线的电容，以便滤除LCD引入的噪声。弱上拉电阻与大电容器相连会使上升时间变长，可能导致检测到虚假的触摸。

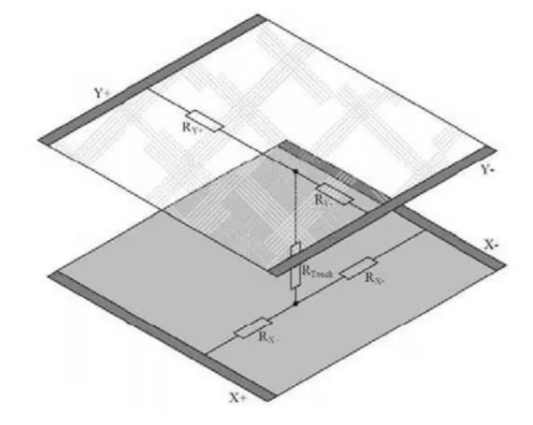

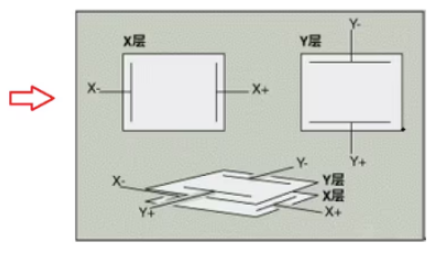

四线触摸屏包括两个阻性层，即我们前面讲到的ITO层。其中一层在屏幕的左右边缘各有一条垂直总线，另一层在屏幕的底部和顶部各有一条水平总线。如下图所示。
