四线电阻式触摸屏结构组成是怎么样的？

很多的彩色显示屏使用了电阻式显示屏，电阻式显示屏有四线、五线六线等多线电阻式显示屏，本文着重介绍最常见的四线电容式显示屏的结构。

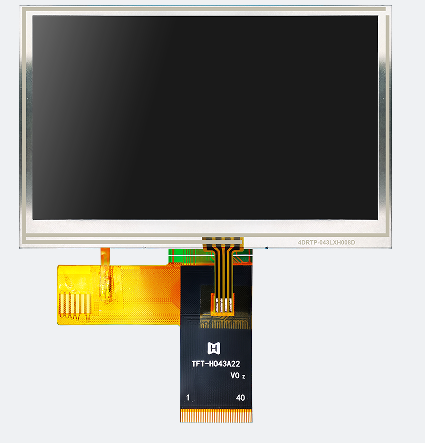

电阻式显示屏一般结构

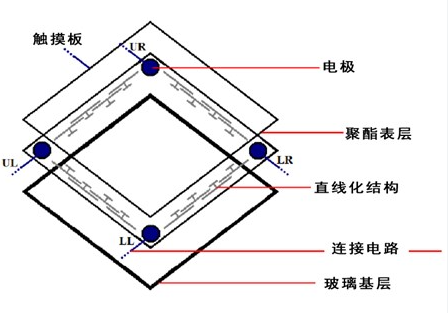

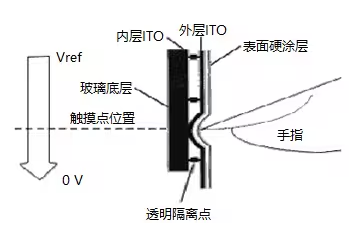

电阻式触摸屏是一块与显示器表面紧贴的电阻薄膜屏，它由多层复合膜构成。由一片玻璃或有机玻璃作为下基片，其上表面镀有ITO透明导电层。下基片上面盖有一块塑料片或玻璃片，其下表面也涂有ITO透明导电层，而其上表面(即外表面)经硬化处理，光滑防刮。在两层导电层之间有许多细小的透明绝缘隔离点把它们隔离开来。当手指触摸屏幕时，两层导电层在触摸点位置就有了接触。电阻式触摸屏的两层ITO膜工作面必须是完整的，在每个工作面的两边各涂一条银导电胶，一端加5V电压，一端加0V电压，这样就能在工作面上形成均匀连续的电压分布。

四线电容式式显示屏的结构

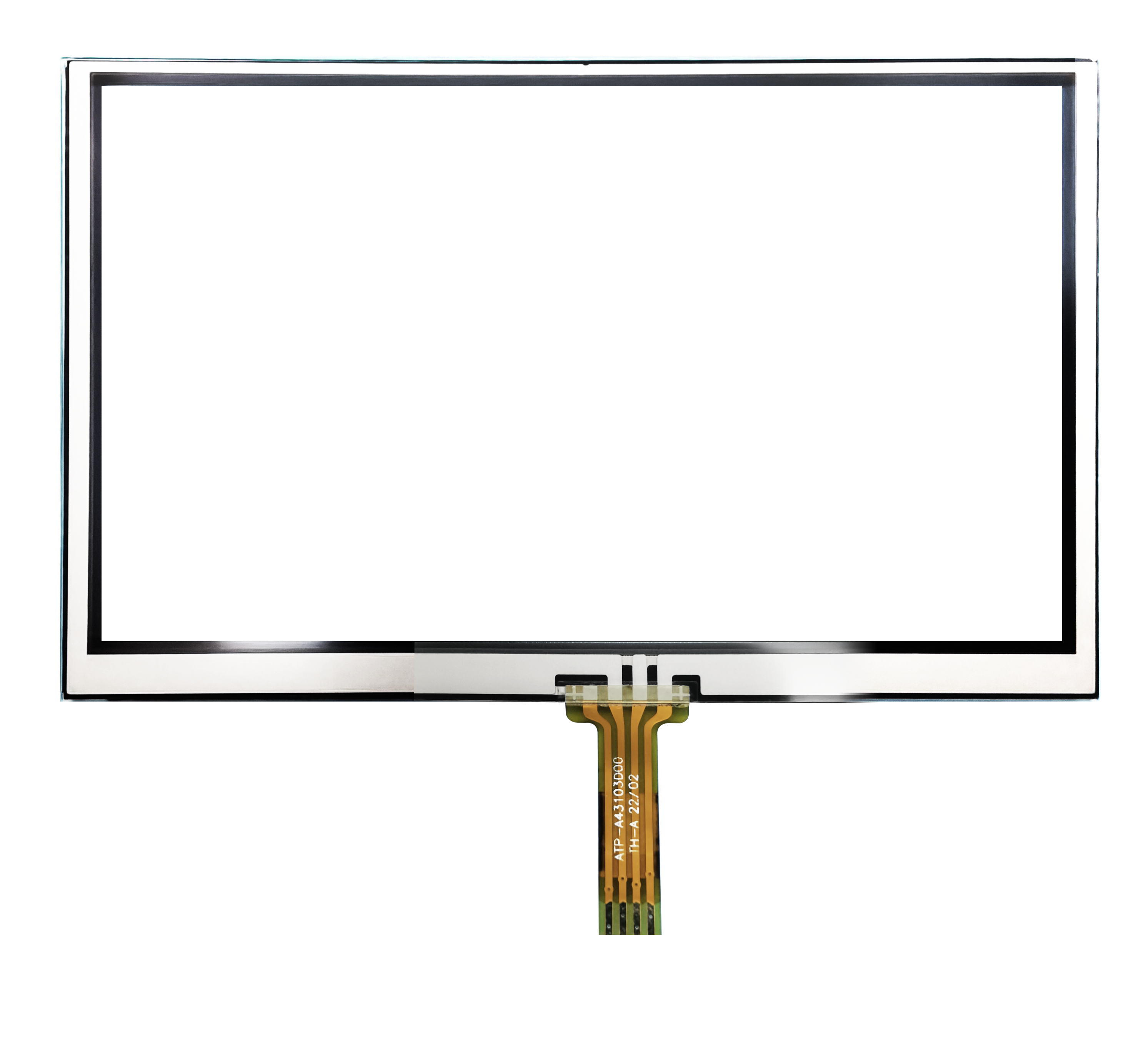

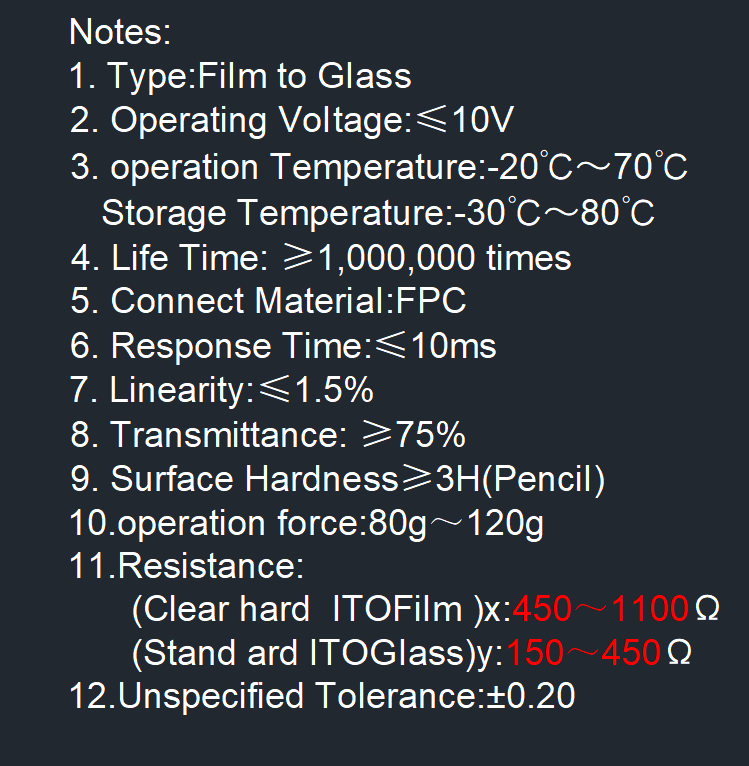

四线电阻式触摸屏是早期的电阻式触摸屏，它由上膜片(0.2mm 厚的玻璃或塑料膜)和下基片(0.7~1.1mm厚的玻璃)组成。上、下片之间的内表面均镀有ITO膜，ITO 膜用作均匀电阻层，方块电阻约为200~300/口。下基片通过光刻工艺，在ITO膜层上形成密集均匀排列的小凸点，目的是将IT0 膜层分隔为若干个小的区间，以提高触摸屏的分辨率。

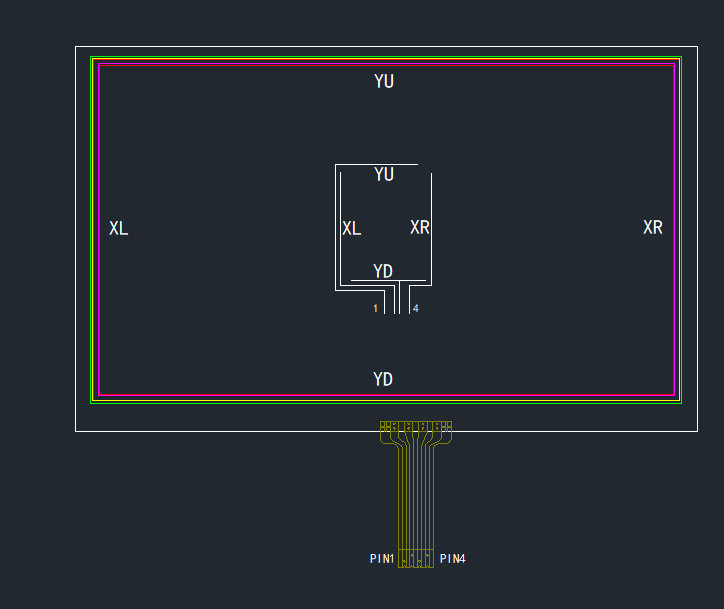

在下基片 ITO 膜层的横向两侧和上膜片ITO 膜层的竖向两侧分别用丝网印刷法印上两条银电极，其方块电阻应比ITO的小3000倍以上。上、下片之间通常有0.1~0.3mm间隙，在间隙之间安装有球状衬垫，衬垫高度为5~10um，球状衬垫分布直径应小于50um。四根电极通过柔性电缆引出，上、下两片用密封胶或双面胶带压合，即构成一个完整的触摸屏。将触摸黏贴在LCD 表面上，并连接上相应的控制电路和触摸屏与LCD的接口电路，便可用于各类产品。
