液晶显示屏的亮度对产品温度的影响
2024-09-04
218
2024-09-04
218
显示屏亮度对显示屏自身温度影响的变化规律实验
一、实验目标：
探索相同工作时长的条件下，不同的亮度对显示屏温度的影响。
二、实验方法：
1、恒定环境温度为25°C.
2、变量：亮度为1000nit、500nit、300nit三个阶梯作为变量。
3、因变量：显示屏的电压、电流、显示屏正面以及反面不同位置的物体表面温度。

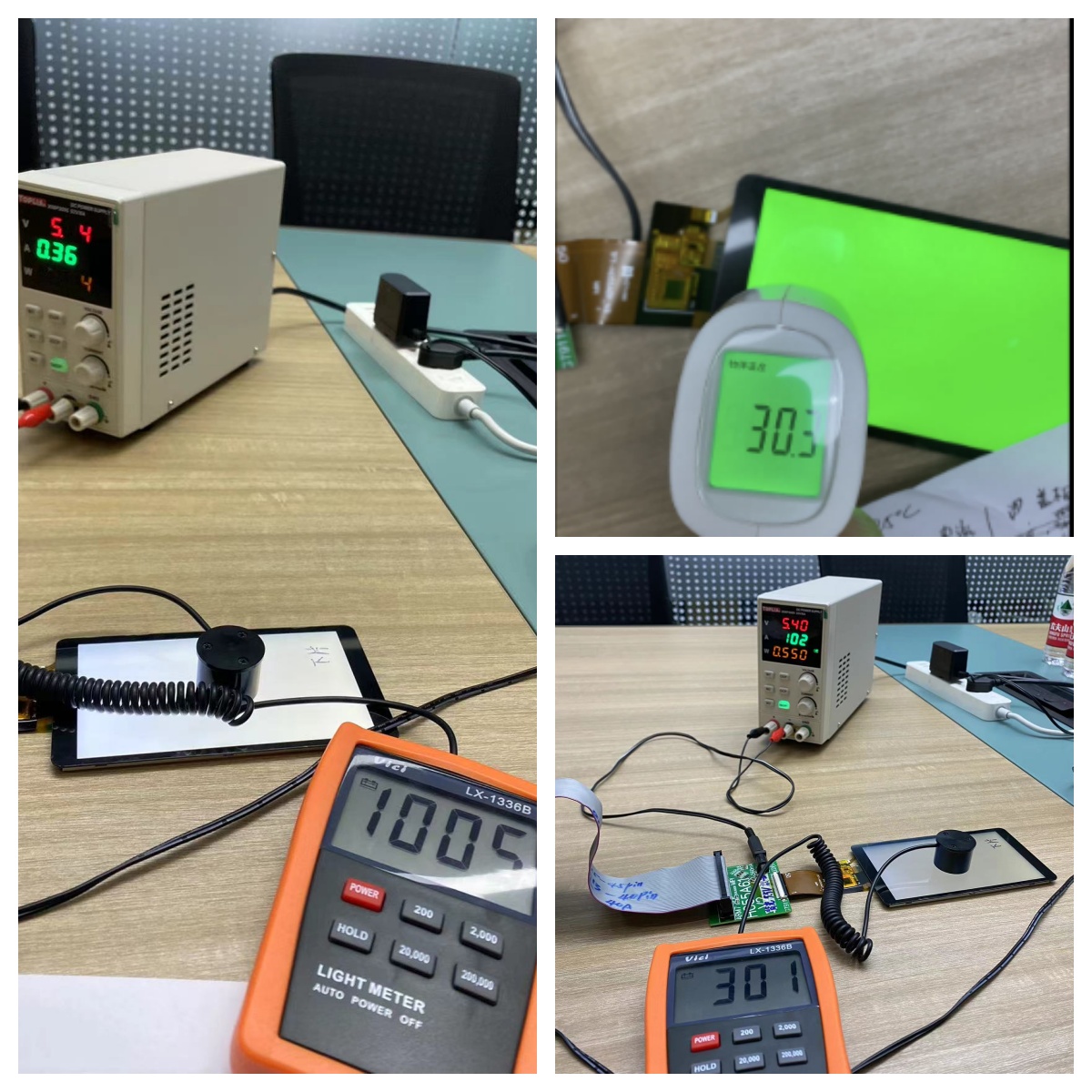

4、实验仪器：亮度检测仪、可调节的恒定电压&电流表、红外线物体表面检测仪、显示屏以及相关支持配件。
三、实验过程：
1、实验环境:室温25°C的封闭、干燥、洁净的空间。
2、以Hot Display 产品型号：TFT-H055A61HDINVKN40作为实验对象，调整显示屏到白色画面，因为白色是检测亮度的标准色。
3、通过调整电流大小分别控制亮度至1000nit、500nit、300nit，每一种亮度条件调整正确后，读取对应的电压以及电流数值。
4、让显示屏保持每种不同亮度的条件下持续工作20分钟，测量显示屏正面以及背面九宫格位置（详细位置标注见下图一），以及记录最接近背光源的温度。等待10分钟以保证显示屏恢复到室温后再点亮显示屏，调整至下一种亮度。以此类推直到三种亮度全部测试完毕。
5、总结实验结果，找出显示屏亮度对显示屏自身温度影响的变化的规律。

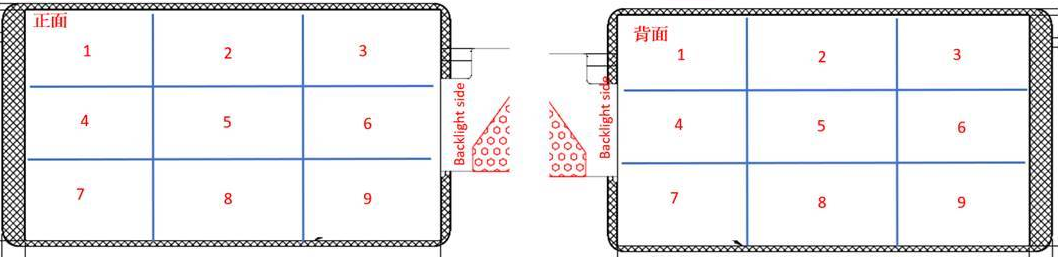

（图一）
四、实验结果。
1、数据源。
（1）TFT-H055A61HDINVKN40不同亮度对应的电压、电流值，可供参考该产品的功耗。
亮度（nits） | 电压(V） | 电流（mA) |
1000 | 5.84 | 367 |
500 | 5.55 | 180 |
300 | 5.4 | 102 |
（2）TFT-H055A61HDINVKN40不同亮度温度变化数据源。
Panel 溫度分布（°C） | |||
Location | 1000 nits | 500 nits | 300 nits |
正面- 最高 | 34.3 | 32.4 | 29.6 |
正面- 1 | 30 | 28.4 | 29.6 |
正面- 2 | 30.8 | 29.7 | 29.2 |
正面- 3 | 32.4 | 30.5 | 28.7 |
正面- 4 | 30 | 28.8 | 27.8 |
正面- 5 | 30.4 | 29.7 | 28.5 |
正面- 6 | 32.9 | 30.7 | 28.6 |
正面- 7 | 30.2 | 27.9 | 28 |
正面- 8 | 30.9 | 29.4 | 27.2 |
正面- 9 | 32.5 | 30.5 | 28 |
背面- 1 | 26.7 | 26.9 | 26.5 |
背面- 2 | 26.9 | 27.7 | 27.3 |
背面- 3 | 26.4 | 28.9 | 27 |
背面- 4 | 26.7 | 27.3 | 27 |
背面- 5 | 26.7 | 27.3 | 26.8 |
背面- 6 | 26 | 27.5 | 26.9 |
背面- 7 | 27.4 | 27.3 | 27.1 |
背面- 8 | 27.5 | 27.7 | 27.6 |
背面- 9 | 27.2 | 26.9 | 26.5 |

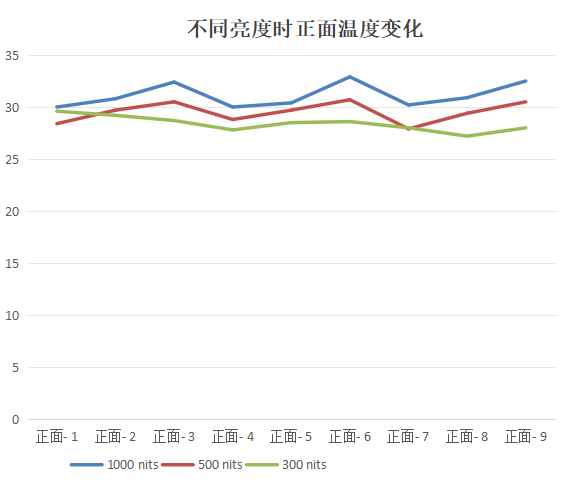

2、不同亮度时显示屏正面不同位置的变化规律图：表（1）。
（表1）

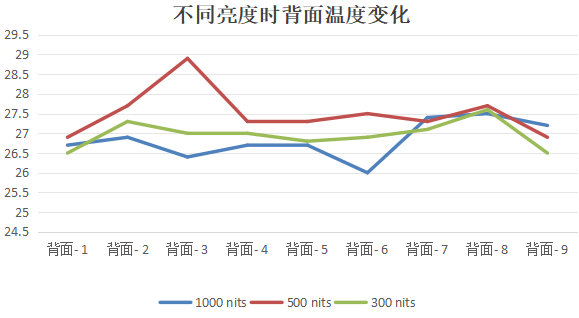

3、不同亮度时显示屏正面不同位置的变化规律图：表（2）
（表2）
五、实验结论：
1、表1可见，显示屏正面的物体表面温度会随着亮度的增高而增高。表2体现了亮度对显示屏背面温度影响无规律可遵循。
2、由表1可见，显示屏正面，越靠近背光源位置的温度越高，原理背光源时温度会不断下降。
3、由表2可见，显示屏背面不同位置的温度不随着是否靠近背光源而有所变化，且温度基本维持在室温左右，不会太高。
4、小结：由数据可见，环境为25°C的恒定环境中，Hot Display的显示屏工作时，温度升高变化不太明显，Hot Display是工控级别的显示屏，一般的工作温度为-20°C~+70°C,所以不会由于自身发热温度过高导致显示屏异常工作，请客户放心使用！
六、分享我们的实验照片以及相关产品信息。

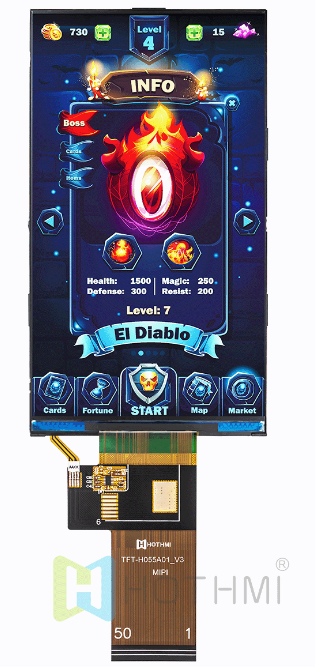

产品型号：TFT-H055A61HDINVKN40
5.5寸IPS TFT液晶显示模组/720x1280点/IPS高清/ST7701S/MIPI DSI
接口/阳光下可读/3.3V/兼容安卓
▶ 型号: TFT-H055A61HDINVKN40
▶ 类型：TFT竖屏
▶ 显示像素：720x1280 Px
▶ 外形尺寸（mm）：70.6x128.25x3.52
▶ 显示英寸：5.5"
▶ 有效尺寸（毫米）：68.04x120.96
▶ 应用：手持设备/安卓
▶ 视角：IPS(U80/D80/L80/R80)
▶ 亮度：1000cd/m2
▶ 引脚：FPC-50PIN
▶ 接口：MIPI DSI
▶ 特别提示：防静电ESD 8KV
▶ 工作温度：-20~70℃
▶ 电源电压：3.3V
▶ 驱动芯片：NV3051F
▶ 阅读更多
更多信息，请直接联系我们！
