LCD和CTP接口介绍-MCU/并行接口

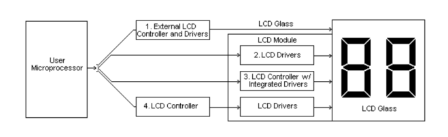

图1 MCU与LCD的连接

LCD不能用DC（直流电）驱动，必须用AC（交流电）驱动，并且总电流必须为零。否则，液晶材料迟早会被损坏。

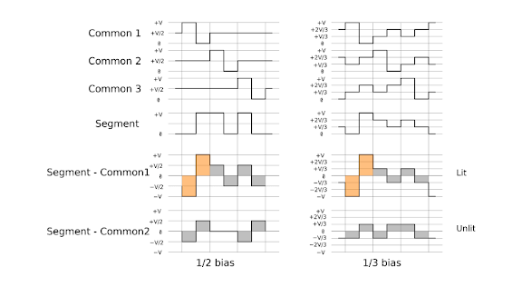

图2 LCD驱动波形

驱动器 IC 有两种类型：通用驱动器和分段驱动器。通用驱动器输出信号以创建行或行数。段驱动器输出必要的信号来创建字符或列。

控制器IC从MPU接收以ASCII或JIS代码写入的数据，并将该数据存储在RAM中。然后，该数据被转换为串行字符模式并传输至 LCD 驱动器 IC。

驱动器/控制器 IC 可能是图形模块中最常见的。该 IC 从 MPU 接收数据并将其存储在 RAM 中。此外，它还直接从 MPU 接受公共驱动程序和段驱动程序的命令。

MCU 接口包括 6800 和 8080 两种类型。8080 比 6800 更流行。一般 MCU 接口由 4/8/9/16bits 数据组成（如 DB0、DB1、...、DB7；注：8bits 是最流行的）位宽）、CS（片选）、RS（数据寄存器或指令寄存器选择）、RD（读使能）、WR（写使能）。

优点：简单

缺点：需要 RAM，速度有限。

用于单色字符、图形、小型TFT（小于3.5英寸）

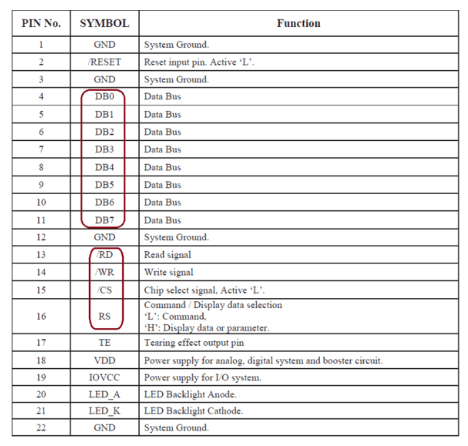

图 3 MCU/并行接口
