如何正确选择适用于医疗领域的显示器?

显示器在医疗领域的应用不仅提高了诊断和治疗的精度,也提升了医护人员的工作效率和患者的治疗体验。随着显示技术的不断发展,显示器在医疗中的应用前景将更加广阔



医疗成像:

放射学:高分辨率的显示器用于显示X射线、CT扫描和MRI图像,帮助放射科医生进行精确诊断。


超声波:高质量的显示器用于实时显示超声波成像,帮助医生在诊断和手术过程中获得清晰的图像。





手术显示:

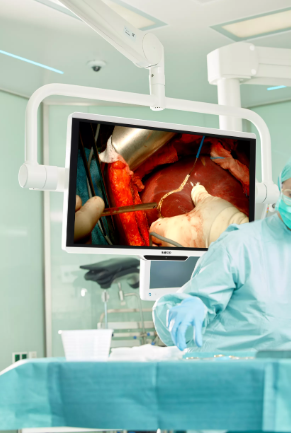

内窥镜手术:高清显示器用于显示内窥镜摄像头捕捉的实时图像,帮助外科医生在微创手术中获得清晰的视野。

机器人手术:显示器用于显示机器人手术系统的实时图像和数据,辅助外科医生进行精密操作。




电子病历(EMR):

病历显示:显示器用于显示患者的电子病历、检查报告和治疗计划,方便医护人员查阅和记录患者信息。

多屏显示:在医生办公室和病房中,多屏显示系统用于同时显示多个患者的病历和影像,提升工作效率。


生命体征监测:

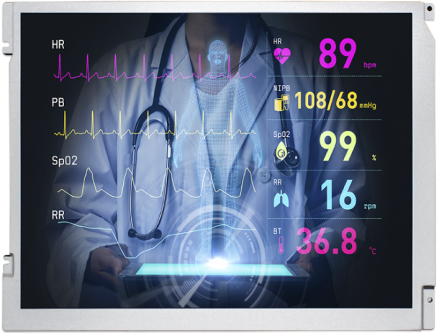

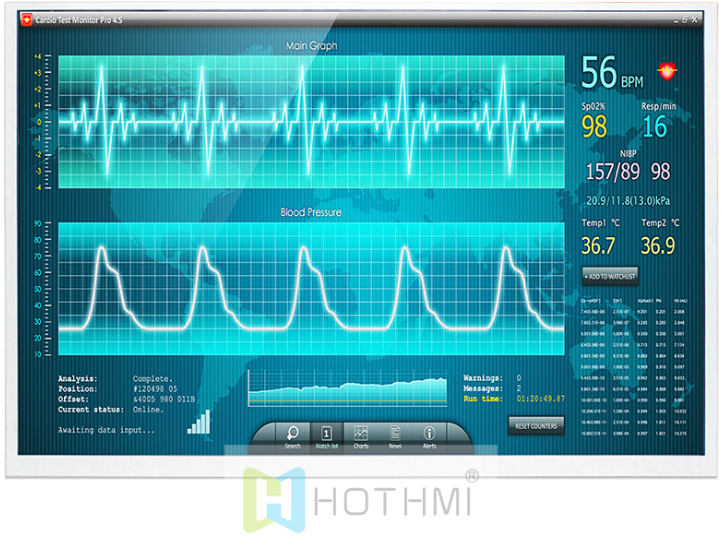

显示器用于实时显示患者的心电图、血压、呼吸频率等生命体征,帮助医护人员及时监控患者的健康状况。

重症监护:在ICU中,显示器用于集中显示多个监护仪的数据,便于医护人员综合分析患者的病情。

教育与培训:



医学教育:显示器用于播放教学视频、展示解剖图和模拟手术场景,帮助医学生和住院医生进行学习和培训。

模拟训练:高分辨率显示器用于医学模拟训练系统,提供逼真的操作环境,帮助医生提升技能。



远程医疗:

远程会诊:显示器用于实时显示远程会诊的视频和影像资料,帮助医生进行跨地域的诊断和治疗建议。

患者监控:在远程医疗中,显示器用于显示远程患者的监护数据和影像,便于医生进行远程监控和指导。





数字影像系统(PACS、DR、CR、DSA等)随着科技的发展日渐成熟,很快进入了医疗放射领域。由于其软读片的功能和前瞻性,越来越受到国内医院的青睐,各种医学数字影像系统被列为医院的购置计划之中。但是,由于对成本的考虑,数字影像系统的配置在显示器方面,常常忽略或舍弃医用显示器的配置,以普通的PC显示器或黑白显示器代用,使数字影像系统的影像显示效果大打折扣,成为我国目前数字影像发展的一个“瓶颈”。



医用显示器需要关注的参数

1、亮度

医疗屏幕设计制造的最大亮度为800-600cd/M2。标准屏幕的亮度为200-350cd/M2。美国放射学会(ACR)规定数字化X射线图像的最大亮度至少要有170cd/M2。在2001年3月德国召开的X射线成像研讨会上,业界的观点是,采用数字化图像的屏幕,亮度至少要有200cd/M2。一般透视或CT图像至少要有100cd/M2。由此看来,普通转盘的亮度已经达到读片所必需的亮度(当初许多医院刚开始安装时)。

我们希望至少在三年时间内,显示器的亮度都能维持在最低要求的亮度以上,所以建议新显示器的亮度至少应在500cd/M2以上。但是由于普通显示器没有亮度稳定和校正功能,亮度随时间的衰减和环境光的折射,显示亮度大大折扣,不能真正达到阅片的要求而医用显示器的最高亮度在安装就位后,利用光学校正手段按照DICOM标准进行校正,使亮度保持在一个阅片要求的亮度值。(一般在400-500cd/M2之间),并保证在3-5万小时恒定不变。这样就保证了亮度的稳定性和影像的一致性。由此看来,普通显示器和医用显示器在医疗放射科阅片室工作环境下的实际功能是差别很大的。


Hot Display提供的医疗显示屏亮度足以支持各种医疗器械。,亮度可高达100cd/m2以上。


10.1寸彩色液晶显示屏/IPS全视角/1280x800点阵/可配触摸屏/LVDS/高亮度阳光下可读

▶ 型号: TFT-H101D13W XIWZKN40

▶ 类型:TFT液晶彩屏

▶ 显示像素:1280x800 Px

1718678264073.png▶ 外形尺寸(Mm): 229.46x149.1x4.7

▶ 显示英寸:10.1"

▶ 有效尺寸(Mm):216.96x135.6

▶可视角度:IPS全视角

▶ 亮度:1000cd/M2

▶ 引脚:FPC-40PIN

▶ 接口:LVDS

▶ 特别说明:防静电ESD 8KV

▶ 工作温度:-20~70℃

▶ 电源电压:3.3V

▶ 驱动芯片:TBD

阅读更多



Hot Display产品齐全,可根据实际要求,选择适合亮度的医疗器械显示屏。更多分辨率的医用显示屏请到Hot Display 官方网站浏览:https://www.display-lcd.com/



2、灰阶

灰阶是指显示器显示从最亮值到最黑值之间所能够显示的层次。灰阶是真实显示医学图像中患者病灶的一个重要参数,只有灰阶的层次多,才能够保证较高的读片质量。普通显示器有8bit--256bit灰阶,用于显示彩色图像;医用显示器有10bit-1024bit灰阶,用于显示X光灰阶图像,与诊断相关。

人眼对灰阶的反应并不是线性的关系。我们眼睛对黑暗部分的反应不如明亮部分灵敏一个好的医用显示器,有较高亮度的显示系统则能显示更多可分辨的灰阶数(JND)。

要达到完美地再现灰阶连续的黑白影像,就应选配专业的输出灰阶在10bit以上显卡。


3、分辨率

分辨率是指单位面积显示像素的数量,同时显示器的成本与分辨率也成成正比。例如分辨率为1024×768适合用于办公文字是可以满足的。但是在低分辨下通过对软件处理来显示高分辨率影像时,需要对显示画面的内容做出改动。但是这种改变显示内容的方式必然导致画面的“失真”。这样,也改变了医学影像显示的基本要求,所以,单从分辨率上来讲,不仅要选择医用显示器,还要根据不同的系统要选择不同的分辨率。

显示器的分辨率要和影像设备的分辨率相匹配。显示器的分辨率应该接近于影像设备的分辨率。显示器的分辨率过高,造成假信息过多影响诊断(马赛克效应);显示器的分辨率过低,造成信息丢失影响诊断。




12.1寸 800x600 像素 TN TFT 液晶显示屏呼吸机专用

 型号: TFT- H121E01SVTWZ4N20

image.png▶ 类型:TFT液晶彩屏

▶ 显示内容:800x600 PX

▶ 外形尺寸(mm):276x 209 x 9.1

▶ AA尺寸(mm):246.00x184.50

▶ 产品应用:呼吸机,监护仪

▶ 视角:6H

▶ 亮度:400cd/m2

▶ 引脚:FPC-26PIN

▶ 接口方式:LVDS

▶ 特别说明:防静电ESD 8KV

▶ 工作温度:-20~70℃

▶ 电源电压:3.3V

阅读更多




Hot Display产品齐全,可根据实际要求,选择适合分辨率(1920x1080、 800X600、 1280x800 1440x540等)的医疗器械显示屏。更多分辨率的医用显示屏请到Hot Display 官方网站浏览:https://www.display-lcd.com/



4、响应时间

响应时间指的是液晶显示器对输入信号的反应速度,也就是液晶由转亮或由亮转暗的反应时间。通常都是以毫秒(ms)来计算。每张画面显示的时间需要小于40ms,根据液晶的实际使用情况,响应时间:30ms(1/0.03=33.3祯/秒),还是会出现拖尾现象,不适合动态医疗影像的实时播放。响应时间在25ms以下(1/0.025=40祯/秒)可以满足临床心血管DSA的实时播放。

在医用显示器的选配上,CR、DR静态影像对响应时间无过高要求。但是在播放动态影像的系统配置时,如心血管机和数字胃肠机,就要首选响应时间在25ms以下的医用显示器。



5、显示器的尺寸

医用显示器的尺寸与分辨率有相连关系。分辨率愈高,尺寸愈大,但并不成正比关系。专业医用显示器尺寸可个性化定制。



8.0寸TFT彩色液晶屏 800x600 像素 IPS 电阻式触摸屏

▶ 型号: TFT-H080E09SVTHX2R50

image.png▶ 类型:TFT液晶电阻屏

▶ 显示内容:800x600 PX

▶ 外形尺寸(mm):183x141x7.25

▶ AA尺寸(mm):162x121.5

▶ 产品应用:医疗,家电,工控

▶ 视图:全视角

▶ 亮度:280cd/m2

▶ PIN数:FPC-50PIN

▶ 触摸:电容式触摸屏

▶ 接口方式:TTL 24-bit

▶ 特别说明:防静电ESD 8KV

▶ 工作温度:-20~70℃

▶ 电源电压:3.3V

▶ 驱动芯片:HX8264+HX8696




Hot Display产品齐全,可根据实际要求,选择适尺寸的医疗器械显示屏。更多分辨率的医用显示屏请到Hot Display 官方网站浏览:https://www.display-lcd.com/


6、横屏及竖屏

关于显示器是选择横屏或竖屏的问题,并无一定的标准或规定,放射图像有横有竖,须视图像而定。因此,最好选择横、竖可调整的医用显示器。

                                 1718679680084.png  1718679636144.png





医用显示器的性能保障

  • 稳定性

一般显示器寿命的定义是当亮度衰减到最大亮度的50%的时间,以液晶显示器而言,此时间大约是30,000小时到50,000小时,液晶显示器的亮度并不是很稳定,它的亮度会随温度不同而改变。所以隔一段时间(大约三个月到六个月),显示器必须要做亮度及灰阶的校正,以保证显示器的一致性。而医用显示器内部有传感器(Sensor),能侦测显示器的亮度变化而自动调整,使显示器在使用寿命内能随时保持亮度稳定。

另外一般显示器在刚开机时,亮度不会立刻达到设定的亮度,在此亮度未达设定标致的时间内,显示器是不适合作诊断用。


  • 整体性和一致性

一致性和整体性一致性是指:隔了一段时间,同一图像其显示质量还是一样,犹如看同一张胶片一样。

整体性是指在医院内不同地点的工作站上显示的同一图像其亮度、灰度、对比度等是完全一样的。


  • 技术与品牌保障

市面上的显示器琳琅满目,优质的医疗显示产品更能有效地协助医务工作者。因此,选择一款兼具技术与品牌保障的专业医用显示器尤为重要。Hot Display具有自主的研发技术积累。同时,安心无忧的质保售后也会为显示器的品质保障提供了坚实基础。
