定制通讯接口
2024-05-10
994
2024-05-10
994
不同的种类的显示屏适用接口可以是一种，也可以有多种选择，鑫洪泰资深的工程研究小组为各种显示屏成功开发了不同的适配接口。以下是不同品类显示屏所对应的适配接口，可供参考,（常见的可定制接口显示屏一般为TFT彩色显示屏或模组）。
TFT彩色显示屏：适配接口有SPI/MCU/TTL RGB/LVDS/MIPI等。

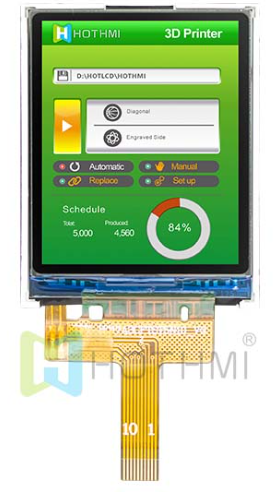

SPI接口TFT彩色显示屏产品示例：
▶ 型号: TFT-H017A3CFTST5N10
▶ 类型：TFT竖屏
▶ 显示像素：128x160 Px
▶ 外形尺寸（Mm): 34x43.7x2.3
▶ 显示英寸：1.77"
▶ 有效尺寸（mm)：28.032x35.04
▶ 应用：手持检测仪器
▶ 可视角度：12H o'clock
▶ 亮度：850cd/M²
▶ 引脚：FPC-10PIN
▶ 接口：SPI
▶ 阅读更多

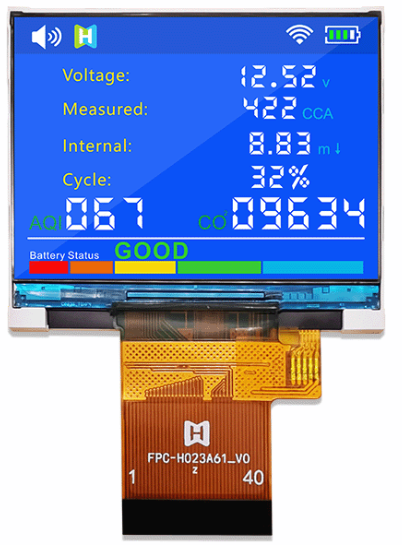

MCU接口TFT彩色显示屏产品示例：
▶ 型号: TFT-H023A61LQTIL2N40
▶ 类型：TFT横屏
▶ 显示像素：320x240 Px
▶ 外形尺寸（mm): 51.00x45.80x2.50
▶ 显示英寸：2.3"
▶ AA尺寸（mm）：46.75x35.06
▶ 应用：C8051/Arduino/STM32
▶ 可视角度：12H
▶ 亮度：250cd/M2
▶ 引脚：FPC-40PIN
▶ 接口：MCU
▶ 阅读更多

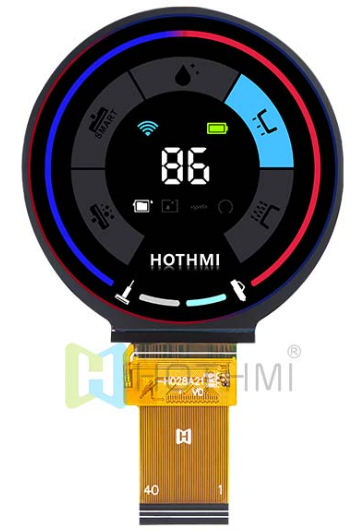

TTL RGB 接口TFT彩色显示屏产品示例：
▶ 型号: TFT-H028A21ZHIST3N40
▶ 类型：TFT圆形
▶ 显示像素：480x480 Px
▶ 外形尺寸（Mm): 70.032x76.478x2.3
▶ 显示英寸：2.8"
▶ 有效尺寸（Mm）：70.128x70.128
▶ 应用：智能家电、扫地机器人
▶ 可视角度：IPS全视角
▶ 亮度：300cd/M²
▶ 引脚：FPC-40PIN
▶ 接口：RGB
▶ 阅读更多
LVDS 接口TFT彩色显示屏产品示例：
▶ 型号: TFT-H101D13W XIWZKN40
▶ 类型：TFT液晶彩屏
▶ 显示像素：1280x800 Px
▶ 外形尺寸（Mm): 229.46x149.1x4.7
▶ 显示英寸：10.1"
▶ 有效尺寸（Mm）：216.96x135.6
▶ 应用：工控设备
▶ 可视角度：IPS全视角
▶ 亮度：1000cd/M2
▶ 引脚：FPC-40PIN
▶ 接口：LVDS
▶ 阅读更多

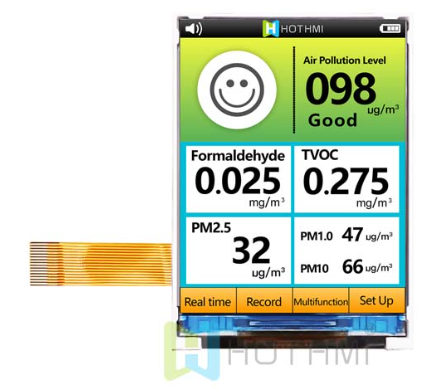

MIPI接口TFT彩色显示屏产品示例：
▶ 型号: TFT-H024B12QVIFT8N15_V0
▶ 类型：TFT竖屏
▶ 显示像素：240x320 Px
▶ 外形尺寸（mm): 42.52x59.86x2.2
▶ 显示英寸：2.4"
▶ 有效尺寸（mm）：36.72x48.96
▶ 应用：智能家电
▶ 可视角度：IPS全视角
▶ 亮度：800cd/M²
▶ 引脚：FPC-15PIN
▶ 接口：MIPI DSI
▶ 阅读更多
TFT带板模组：适配接口有SPI/MCU/TTL/LVDS/UART/RS232
SPI接口TFT带板模组产品示例：
▶ 型号: LCM-TFT014T1QQS4LN08D
▶ 类型：TFT模组
▶ 显示像素：128x128 Px
▶ 外形尺寸（mm）：30x46.5x11.3
▶ 显示英寸：1.44"
▶ 有效尺寸（mm）：25.5x26.5
▶ 应用：打印机
▶ 可视角度：12H
▶ 亮度：400cd/M²
▶ 引脚：8 PIN
▶ 接口：SPI
▶ 阅读更多

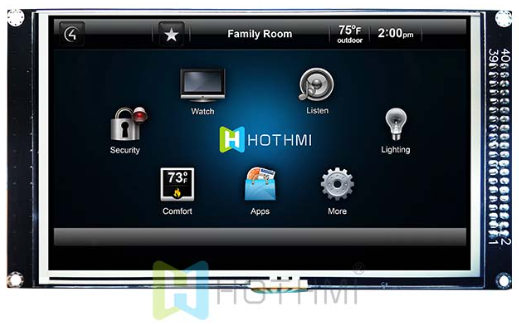

MCU 接口TFT带板模组产品示例：
▶ 型号: LCM-TFT050T1SVP16R40D
▶ 类型：TFT模组
▶ 显示像素：800x480 Px
▶ 外形尺寸（mm）：143.5x81x8.12
▶ 显示英寸：5.0"
▶ 有效尺寸（mm）：108x64.8
▶ 应用：单片机/Arduino
▶ 可视角度：IPS全视角
▶ 亮度：450cd/M²
▶ 引脚：40 PIN
▶ 接口：MCU
▶ 阅读更多

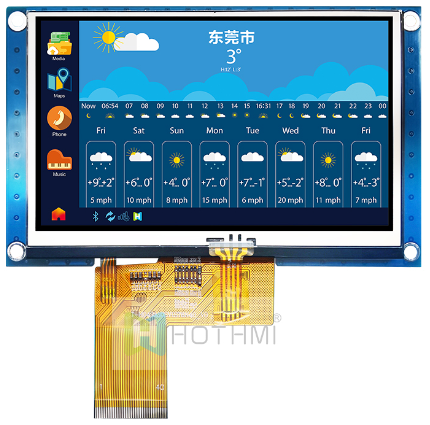

TTL 接口TFT带板模组产品示例：
▶ 型号: LCM-TFT043T3
▶ 类型：TFT带板模块
▶ 显示像素：800x480 Px
▶ 外形尺寸(mm) ：121.9x74.7x6.35
▶ 显示英寸：4.3"
▶ AA尺寸(mm) ：95.04x53.86
▶ 应用：工控机
▶ 视角：IPS全视角
▶ 背光/亮度：400cd/M2
▶ 引脚：40pin
▶ 接口方式：TTL
▶ 阅读更多

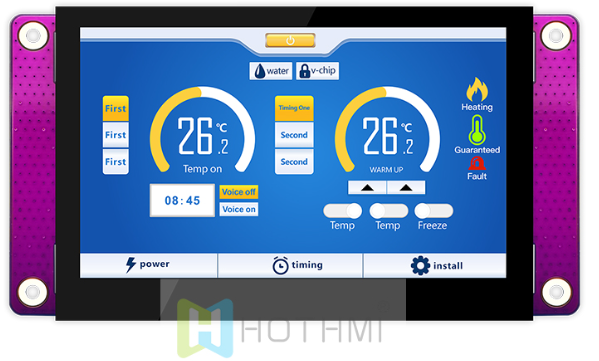

LVDS接口TFT带板模组产品示例：
▶ 型号: HTM-TFT043C03-LVDS
▶ 类型：TFT带板模块
▶ 显示像素：800x480 Px
▶ 外形尺寸(mm) ：126.5x68.2x8.05
▶ 显示英寸：4.3"
▶ AA尺寸(mm) ：95.04x53.86
▶ 应用：仪器仪表
▶ 视角：IPS全视角
▶ 背光/亮度：500cd/M2
▶ 引脚：40pin
▶ 接口方式：LVDS
▶ 阅读更多

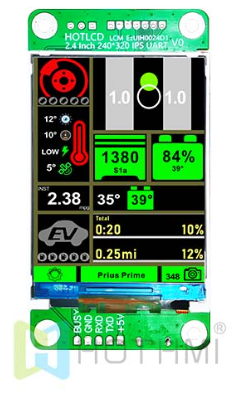

UART/RS232接口TFT带板模组产品示例：
▶ 型号: TFT-EU02401KL
▶ 类型：TFT智能串口屏
▶ 显示内容：240x320
▶ 显示英寸：2.4”
▶ 外形尺寸(mm) ：42.60x80.00×4.30
▶ AA尺寸(mm) ：36.72x 48.96
▶ 产品应用：工业系统
▶ 视角：IPS全视角
▶ 背光类型或亮度：600cd/M2
▶ 连接方式PIN数：5pin
▶ 接口方式：UART/RS232
▶ 阅读更多
谈完这么多显示接口后，究竟是哪种接口最好呢？
其实，接口间并没有所谓的最好或最不好，只有适合与不适合产品的应用；因此这边提供以下表格，针对本文所介绍的各种接口，提供多面向的优劣势分析，让您能透过分析与比较来找出最适合自己产品的显示接口！
显示接口 | 分辨率 | 传输速度 | 引脚数 | 噪声 | 功耗 | 传输距离 | 成本 |
微控制器 8080/6800 | 中 | 低 | 较多 | 中等 | 低 | 短 | 低 |
RGB 16/18/24 | 中 | 快 | 较多 | 最糟 | 高 | 短 | 低 |
SPI | 小 | 低 | 较少 | 中等 | 低 | 短 | 低 |
I²C | 小 | 低 | 较少 | 中等 | 低 | 短 | 低 |
串列 RGB 6/8 | 中 | 快 | 较少 | 最糟 | 高 | 短 | 低 |
LVDS | 大 | 快 | 较少 | 最佳 | 低 | 长 | 高 |
MIPI | 大 | 最快 | 较少 | 最佳 | 低 | 短 | 中 |
更多的显示屏接口搭配请联系我们的团队！
