电路驱动板有哪些类型？

常用的电路驱动板有哪些类型？本篇章将与你一起去探究。

常用的电动驱动板有6种，分别是单面PCB或单层PCB、双面PCB或双层PCB、多层PCB、刚性PCB、柔性PCB或柔性PCB、刚性柔性PCB或刚性柔性PCB

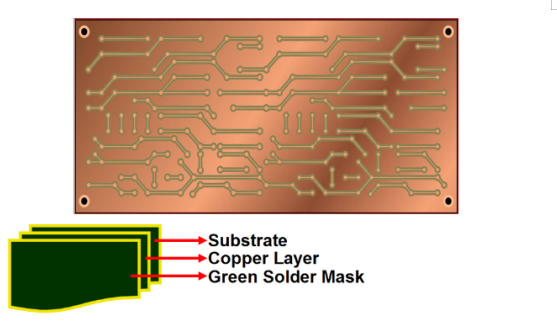

1、单面PCB或单层PCB

单面PCB是最简单的低成本PCB或印刷电路板。这些类型的PCB仅具有一层基础基板（玻璃纤维)及单一导电(铜)层。电子元件的孔一般不镀通。电子元件的布局在一侧，导电电路在另一侧。由于只有导电层形成电路，故称为单面PCB或单层PCB或单层PCB

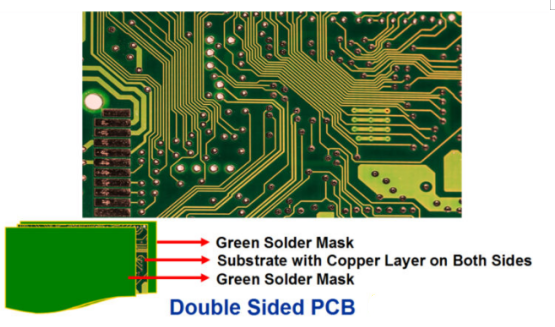

2、双面PCB或双层PCB

这些类型的PCB具有一层基础基板，但是导电（铜）基板有两层。焊接面罩施加在板的两侧。

用于电子元件的孔必须在电路上进行电导率。PCB中的导电孔允许一侧的电路连接到另一侧的电路。

电子元件两面焊接。通孔电子元件和表面安装组件（SMD）可以在这种PCB的两侧焊接。SMD组件可以焊接表面贴装技术．由于，有两个或双导电层形成电路;它被称为双面PCB或两层PCB。

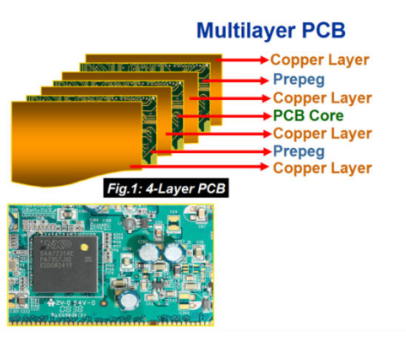

3、多层PCB

多层PCB是一种带有超过2层的印刷电路板。这些类型的PCB必须具有至少3层的导电材料或铜层。所有层都与镀铜孔相互连接。这些层可以是4,6,8 ...高达40层。

所有主动和被动电子元件组装在顶部和底层上。所有内部堆叠层都用于路由。通孔电子元件和表面安装部件（SMD.）可以在这种类型的PCB的两侧焊接。SMD部件可以用表面贴装技术和其他焊接PCBA工具.

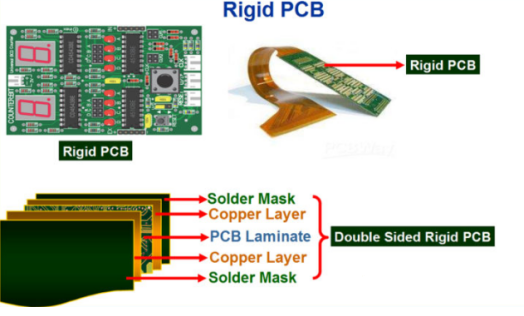

4、刚性印刷电路板

刚性PCB是固体，可靠的印刷电路板。

因此，刚性电路板是我们不能弯曲或强制出形状的PCB。它不灵活。刚性PWB可以是单侧，双面或多层。一旦制造刚性电路板，它们就不能被修改或折叠成任何其他形状。

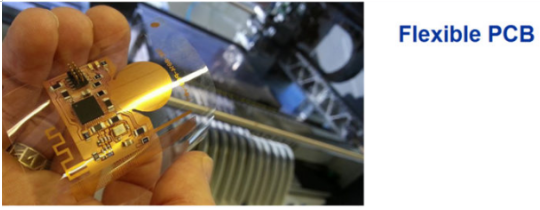

5、柔性印刷电路板或柔性印刷电路板

Flex PCB也称为灵活的PCB或Flex FPC或Flex电路或Flex打印或FlexI电路。顾名思义，这些Flex PCB是灵活的，可以折叠并且不符合刚性PCB。柔性材料和形状有助于易于处理和运输这些类型的PCB，而不会损坏。Flex PCB可以是单侧PCB，双面PCB或多层PCB。

柔性板的基材由柔性塑料(薄绝缘聚合物薄膜)、聚酰亚胺或类似的聚合物或Kapton制成。

导电铜电路印刷在该基片上，并应用薄聚合物保护涂层来保护电路。铜轨道有组件布局。通常SMD组件使用表面贴装技术(SMT)焊接在柔性PCB上。

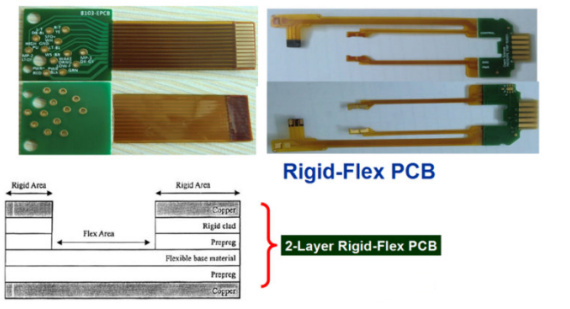

6、刚性柔性印刷电路板

刚性柔性PCB是刚性PCB和柔性PCB的混合组合。刚性柔性印刷电路板的最简单形式是由刚性电路板连接到柔性电路板。

刚性柔性印刷电路板由刚性基材和柔性基材叠合在一起形成一个电路板。
