基本结构

目前OLED分小分子和高分子两种类型。以染料或颜料为材料的小分子OEL器件一般称为OLED，而以共轭性高分子为材料的0EL器件则被称为PLED(Polymer Light Emiting Displayor Diode)。

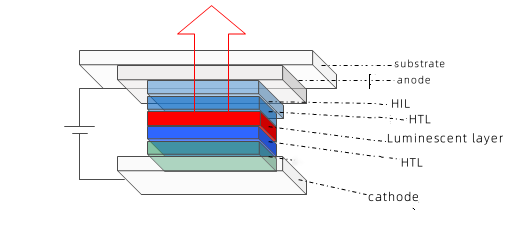

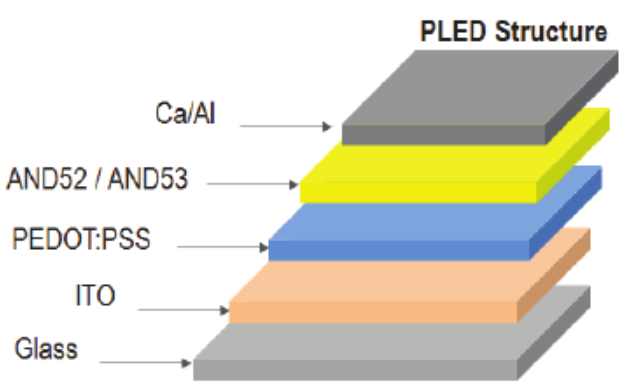

无论是小分子 OLED还是高分子OLED(即 PLED)，都利用一个薄而透明的、具有导电性质的钢锡氧化物(ITO)为阳极，如同三明治结构，有机发光材料层被阳极和金属阴极夹在中间。小分子 OLED的有机薄膜(发光层)为多层结构，即空穴传输层(HTL)、发光层(EL)及电子传输层(ETL)，如图1所示;PLED的有机薄膜为单层结构，如图2。

（图1）

（图2）

发光原理

在一定的电压驱动下，OLED的阴极产生的电子和阳极产生的空穴分别注入到发光层(对小分子 OLED来说，电子和空穴先分别注人到电子和空穴传输层，再经过电子和空穴传输层迁移到发光层)，在发光层中电子和空穴相遇而复合，由于发生能带跃变而发出可见光。辐射光可透过玻璃(或塑料)基板从ITO透明阳极一侧观察到，光亮的金属板阴极同时起反射镜作用。发光层材料成分不同、所发出光的颜色也就不同，因此通过选择不同的发光材料，可获得红、蓝、绿光，实现全彩显示。

OLED的发光过程可概括为以下4个步骤。

(1)载流子的注人(电子和空穴分别从阴极和阳极注入)。

(2)载流子的传输(注人的电子和空穴传输到发光层)。

(3)载流子复合与激子的形成。

(4)激子衰减而发出光子

OLED的实际结构非常简单:首先是在玻璃或透明塑料基板上蒸镀一层透明的ITO阳极上面覆盖上增加稳定性的钝化层;在钝化层上面就是P型和N型有机半导体材料(电子、空穴传输层)，它们的接触面就是有机发光层;最顶部是镁银合金阴极。这些涂层都是热蒸镀到基板上的，厚度非常小，仅为100-150nm，小于一根头发丝的1%，而传统LED的厚度至少在微米级。只要在OLED的两个电极之间加上2~10V的直流电压，这种有机PN结就可以发出比较明亮的光。目前OLED发出的绿光亮度比较高，达7~10lm/W，与白炽灯泡相差无几。

OLED 色化的实现

显示器全彩色是检验显示器在市场上是否具有竞争力的重要标志，因此许多全彩色化技术也应用到了 OLED显示器上。按面板的类型通常有下面3种:RGB像素独立发光、光色转换(Color Conversion)和彩色滤光膜(Color Filter Layer)。

   1.RGB像素独立发光(RGB三基色发光法)利用发光材料独立发光是目前采用最多的彩色模式。

      它是利用精密的金属荫罩与CCD像素对位技术，首先制备红、绿、蓝三基色发光中心，然后调节3种颜色组合的混色比，产生真彩色，使三色OLED元件独立发光构成一个像素。该项技术的关键在于提高发光材料的色纯度和发光效率，同时金属荫罩刻蚀技术也至关重要。

随着OLED显示器的彩色化、高分辨率和大面积化，金属荫罩刻蚀技术直接影响着显示板画面的质量，所以对金属荫罩图形的尺寸精度及定位精度提出了更加苛刻的要求。

2.光色转换法

      光色转换是以蓝光OLED结合光色转换膜阵列的方法，首先制备发蓝光OLED的器件，然后利用其蓝光激发光色转换材料得到红光和绿光，从而获得全彩色。该项技术的关键在于提高光色转换材料的色纯度及效率。这种技术不需要金属荫罩对位技术，只需蒸镀蓝光OLED元件，是未来大尺寸全彩色OLED显示器极具潜力的全彩色化技术之一。但它的缺点是光色转换材料容易吸收环境中的蓝光，造成图像对比度下降，同时光导也会造成画面质量降低。

目前掌握此技术的日本出光兴产公司已生产出10英寸的 OLED 显示器。

   3.彩色滤光膜法

  此种技术利用白光 OLED结合彩色滤光膜，首先制备发白光OLED的器件，然后通过彩色滤光膜得到三基色，再组合三基色实现彩色显示。该项技术的关键在于获得高效率和高纯度的白光。它的制作过程不需要金属荫罩对位技术，可采用成熟的LCD的彩色滤光膜制作技术,所以是未来大尺寸全彩色OLED显示器具有潜力的全彩色化技术之一。但采用此技术，透过彩色滤光膜所造成的光损失高达2/3。目前日本TDK公司和美国柯达公司都采用这种方法制作OLED显示器。

RGB像素独立发光、光色转换和彩色滤光膜3种制造OLED显示器的全彩色化技术各有优缺点。

以下表格列示了OLED实现彩色化的3种方法的比较。

Hot Display 专注于研究显示屏二十多载。应市场需求，我们同样开发了不同尺寸、不同颜色的OLED

128x64 2.4 英寸单色显示屏蓝色 OLED 图形 OLED 模组 SSD1309

▶型号: HTM-OLED2.42-SPI-B

▶尺寸：对角线2.42英寸

▶显示格式：128x64像素

▶显示器类型：图形OLED模块

▶显示颜色：单色蓝色

▶外观（mm）：72x43x7.02

▶AA（mm）：55.01x27.49

▶电源电压：3.3V

▶接口：SPI

▶背光亮度：90cd/m2

▶兼容性：Arduino

▶控制器型号：SSD1309

▶工作温度：-40°C~80°C

▶储存温度：-40°C~90°C

▶新功能：EMI屏蔽

▶阅读更多

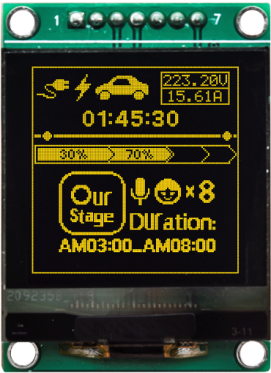

1.5 英寸 128x128 黄色图形 OLED 模块单色显示屏 SH1107

▶型号: HTM-OLED 1.5-SPI-Y

▶尺寸：1.50 英寸对角线

▶显示格式：128x128 像素

▶显示类型：图形OLED模块

▶显示颜色：单色黄

▶外形(mm):33.9x37.3x1.44

▶AA（毫米）：26.855x26.855

▶电源电压：3.3V

▶接口：SPI

▶背光亮度：100cd/m2

▶兼容性：Arduino

▶控制器型号：SH1107

▶ 工作温度：-40°C ~ 85°C

▶ 储存温度：-40°C ~ 90°C

▶ 新增功能：EMI 屏蔽

▶阅读更多

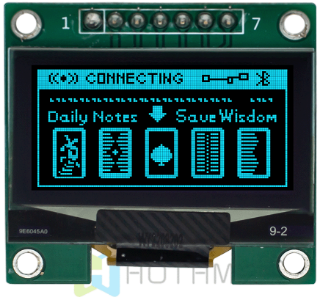

1.3英寸128x64蓝色图形OLED模块单色显示器SSD1306

▶ 型号: HTM-OLED1.30-SPI-B

▶ 尺寸：1.30 英寸对角线

▶ 显示格式：128x64 像素

▶ 显示类型：图形OLED模块

▶ 显示颜色：单色蓝色

▶ 外形(mm):35.4x33.5x5.0

▶ AA（毫米）：29.42x14.70

▶ 电源电压：3.3V

▶ 接口：SPI

▶ 兼容性：Arduino及类似开发板

▶ 控制器型号：SSD1306/SH1106

▶ 工作温度：-40°C ~ 85°C

▶ 储存温度：-40°C ~ 90°C

▶ 特殊功能：EMI 屏蔽

▶阅读更多

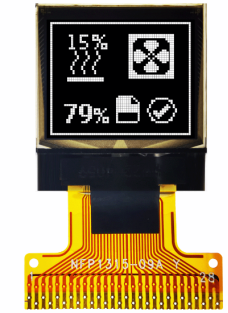

0.66 英寸 64x48 白色图形 OLED 单色显示屏 SSD1315

▶ 型号: OLED-H066-SPI-W

▶ 尺寸：0.66 英寸对角线

▶ 显示格式：64x48 像素

▶ 显示类型：图形OLED

▶ 显示颜色：单色白

▶ 外形(mm):16.42x16.9x1.25

▶ AA（毫米）：13.42x10.06

▶ 电源电压：3.3V

▶ 背光亮度：190cd/m2

▶ 接口：8位8080并行、4线SPI、I2C

▶ 兼容性：Arduino及类似开发板

▶ 控制器类型：SSD1315

▶ 工作温度：-40°C ~ 85°C

▶ 储存温度：-40°C ~ 85°C

▶ 新增功能：EMI 屏蔽

▶阅读更多

以上尺寸产品均可提供蓝色、黄色或者白色文本。
