对角线尺寸换算

”寸“的含义

在描述显示屏尺寸时，我们通常以寸为单位，这里所说的”寸“指的是既不是长度也不是宽度，而是指屏幕的对角线。比如”5寸的TFT显示屏”，指的是对角线长度为128.5毫米（5寸=5*25.4毫米=128.5毫米）的显示屏。

继续以5寸显示屏为例子来说，5寸只代表显示屏的对角线，那么显示屏的宽度和高度比例不是唯一的（同一对角线能有若干种宽高比例的组合），所以要准确定位5寸显示屏的尺寸，还应说明宽高比，常见的显示屏宽高比一般有4：3，1：1，16：9。

为了更好地清楚不同尺寸显示屏的具体参数，鑫洪泰科技为您设计了“专用换算表格”，请下载以下文件即可使用。

使用说明请参考下面图示范例

（注意：1、表格中仅有蓝色部分可输入数值，其他区域为自动换算结果。2、表格中左边为具体宽高换算成寸，右边部分反之可根据寸数换算为各种不同显示比例对应的宽度和高度）

以5寸TFT显示屏为参考例子：

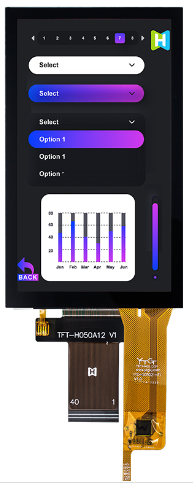

产品名称：5寸 IPS全视角 480x854分辨率宽温电容触控TFT显示屏 ST7701S 适用于工业计算机

▶ 型号: TFT-H050A12FWIST4C40

▶ 产品类型：TFT竖屏

▶ 横纵比例：6 : 10

▶ 显示内容：480x854

▶ 外形尺寸(mm) ：72x122.25x4.15

▶ 视域窗口尺寸(mm)：5.0

▶ 显示尺寸(mm) ：5.0

▶ 有效尺寸mm：61.63x109.65

这款5英寸的TFT显示屏有效尺寸是61.63x109.65mm

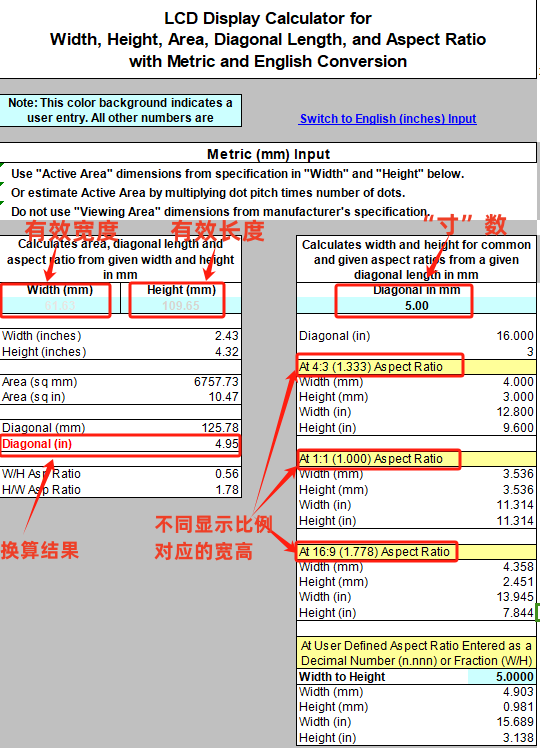

如下图所示：我们在左边区域的蓝色区域输入对应的有效宽度和长度，即可得到下方换算结果为4.95寸，所以这个显示屏的尺寸约为5寸。

反之，在右边区域输入5寸，可以得到不同显示比例所对应的具体宽度和高度。


以上换算工具亦由此链接进行下载！

对角线尺寸换算

更多相关信息请联系我们！
