LCD和CTP接口介绍-SPI接口

将 MCU(微控制器单元)或 MPU(微处理器单元)或 CPU(中央处理器)与 LCD 连接有多种方法,SPI接口是其中的一种。


图1 MCU与LCD的连接


基础知识导入(一):LCD驱动波形

LCD不能用DC(直流电)驱动,必须用AC(交流电)驱动,并且总电流必须为零。否则,液晶材料迟早会被损坏。


图2 LCD驱动波形


基础知识导入(二):LCD 控制器与驱动器

驱动器 IC 有两种类型:通用驱动器和分段驱动器。通用驱动器输出信号以创建行或行数。段驱动器输出必要的信号来创建字符或列。

控制器IC从MPU接收以ASCII或JIS代码写入的数据,并将该数据存储在RAM中。然后,该数据被转换为串行字符模式并传输至 LCD 驱动器 IC。

驱动器/控制器 IC 可能是图形模块中最常见的。该 IC 从 MPU 接收数据并将其存储在 RAM 中。此外,它还直接从 MPU 接受公共驱动程序和段驱动程序的命令。


SPI接口

SPI(串行外设接口总线)包括以下 4 条线

SCLK:串行时钟(从主机输出);

MOSI:主输出,从输入(从主输出);

MISO:主输入,从输出(从从输出);

SS:从机选择

用于单数、字符、图形LCD、小型TFT、部分CTP


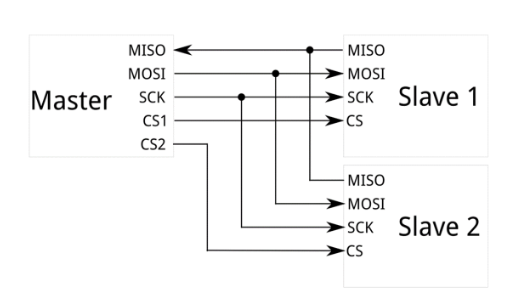

图 3 4 线 SPI 接口

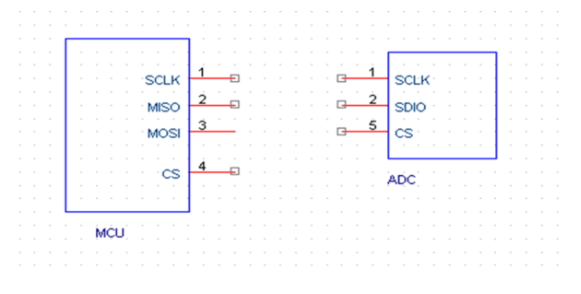

图 4 3 线 SPI 接口


有关SPI相关产品,您还可以这这里找到。

TFT彩色显示屏

TFT模组-带PCB板

COG液晶模组

图形液晶模组

段式液晶显示器

OLED模组
