欢迎阅读 2024 年 7 月下旬版鑫洪泰电子报！
本期我们将走进小型家电适配的显示屏，常见用在小型家电的显示屏有数码管、断码显示屏以及点阵液晶显示屏。
以前的小家电产品，会用一些LED数码管来进行显示，由七个笔段组成，通过笔段的亮灭，来显示数字和字母，只能显示0~9，以及部分英文字母，非常简单，成本也低，另外的操控再通过按键来实现。面临着现代化产业的升级，数码管的年代已经过时了。
段码液晶屏作为小家电行业的显示主流军，应用也很多，工作原理是通过亮灭来显示一些固定位置的数字或者字符，比较简单，功耗较低，而且比数码管显示的内容更丰富，成本也相对较低，只是内容固定，不能随意变化内容，且因为屏幕大小的限制，内容的多少也就固定了。Hot Display 支持定制化断码屏，尺寸、形状都可以根据产品的需求进行定制化。

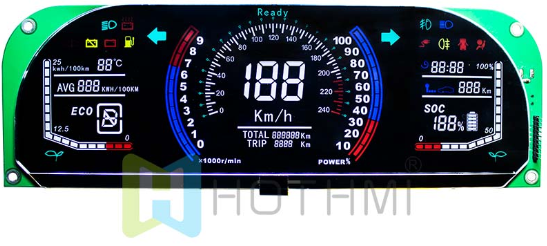

▶ 型号: HTM68448
▶ 类型：COG
▶ 显示像素：段码
▶ 外形尺寸(mm) ：306x102.5
▶ 应用：汽车仪表盘
▶ 视角：12H
▶ 引脚：FPC
▶ 接口方式：SPI
▶ 工作温度：-40~80℃
▶ 供电电压：5.0V
另外还有点阵液晶屏，是目前显示效果不错，成本相对便宜的方案。点阵屏就是在一个范围内有很多像表点组成，点阵LCD 像毒都是由周定大小的点组成，这些点按照阵列的方式排列，比如128 X64 就是由横向 128 竖向 64 个点组成的，可以显示丰富的色彩、动画，但是像素比较低，也是目前小家电上面最常用的显示方案。Hot Display的液晶点阵显示屏最小尺寸小至1寸，小型家电适配。
字符点阵模组

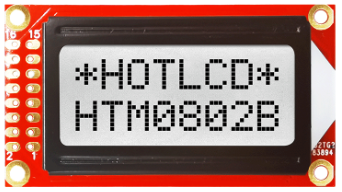

2x8 字符 LCD | FSTN-带白色侧背光的灰色显示屏 ST7066U Arduino
▶型号: HTM-0802B-31W-A5P
▶产品类型：标准COB字符液晶模组
▶显示内容：8x2字符
▶外形尺寸(mm) ：58.0x32.0x10.3
▶VA尺寸(mm)：38.0x16.0
▶AA尺寸(mm) ：27.81x11.5
▶点间距mm：0.6x0.7
▶产品应用：仪器仪表
▶视角：6H
▶背光类型或亮度：白色
▶连接方式PIN数：16PIN
▶接口方式：MCU/8bit
▶特殊说明：抗静电ESD 8KV
▶工作温度：-20~70℃
▶供电电压：5.0v
▶驱动芯片：ST7066U

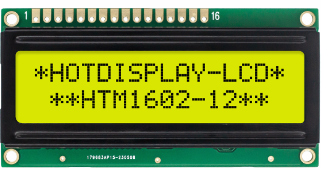

16X2 字符 LCD 单色显示器 | STN+ 灰色带黄/绿背光-Arduino
▶型号: HTM1602-12-11Y-A5P
▶类型：标准COB字符液晶模组
▶显示内容：16x2字符
▶外形尺寸(mm) ：72.0x36.0x10.1
▶VA尺寸(mm)：64.5x16.0
▶AA尺寸(mm) ：56.2x11.5
▶点间距mm：0.6x0.7
▶产品应用：工业控制
▶视角：6H
▶背光类型：黄绿光
▶连接方式PIN数：16PIN
▶接口方式：MCU/8bit
▶特殊说明：抗静电ESD 8KV
▶工作温度：-20~70℃
▶ 供电电压：5.0V
▶ 驱动芯片：ST7066U
图形点阵模组
1.7 英寸 128x64 图形液晶块 | 128 x 64 图形 LCD | | STN +黄绿背光 | 3.3V
▶ 型号: HTM12864C01A-11Y-A5P
▶ 类型：标准COB液晶模组
▶ 显示像素：128x64
▶ 外形尺寸(mm) ：52.0x44.2x6.4
▶ VA尺寸(mm)：36.0x23.5
▶ AA尺寸(mm) ：33.25x20.45
▶ 视角：6H
▶ 点间距(mm)：0.38x0.32
▶ 背光/亮度：黄绿光
▶ 引脚：12PIN
▶ 接口方式：SPI
▶ 工作温度：-20~70℃
▶ 供电电压：3.3v
▶ 驱动芯片：ST7567

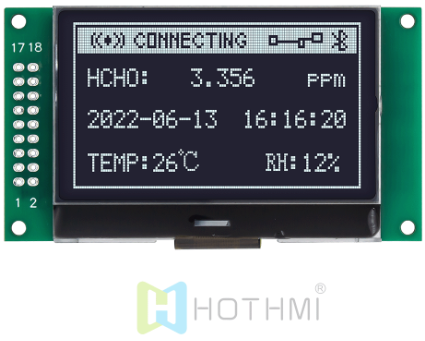

2.4寸 132x64 LCD 图形液晶屏/132 X 64 图形点阵液晶模块/DFSTN负显示/黑底白字
▶ 型号: HTM13264C-41W-A5P
▶ 类型：标准COB液晶模组
▶ 显示像素：132x64
▶ 外形尺寸(mm) ：74x41.7x6.6
▶ VA尺寸(mm)：54x30.2
▶ AA尺寸(mm) ：48.81x26.21
▶ 点间距(mm)：0.38x0.34
▶ 应用：工业控制
▶ 视角：6H
▶ 背光/亮度：白光
▶ 引脚：18PIN
▶ 接口方式：MCU
▶ 特殊说明：抗静电ESD 8KV
▶ 工作温度：0~50℃
▶ 供电电压：3.3V
▶ 驱动芯片：ST7565R
COG

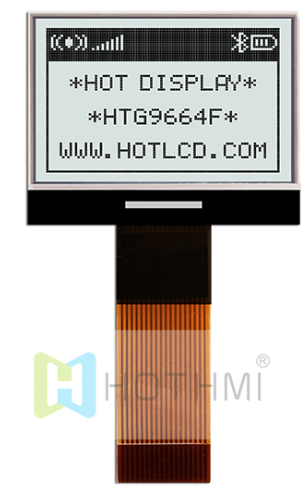

1.1寸 96X64 图形 COG LCD FSTN+ 显示屏，带白色背光
▶ 型号: HTG9664F-31W
▶ 类型：COG图形模块
▶ 显示像素：96x64
▶ 外形尺寸(mm) ：28.0x22.3x1.7
▶ 显示英寸：1.1"
▶ VA尺寸(mm)：25.0x15.3
▶ AA尺寸(mm) ：23.02x14.06
▶ 点间距(mm) ：0.24x0.22
▶ 应用：手持设备
▶ 视角：6H
▶ 背光/亮度：白色
▶ 引脚：FPC-18PIN
▶ 接口方式：MCU
▶ 特殊说明：抗静电ESD 8KV
▶ 工作温度：0~55℃
▶ 供电电压：3.0V
▶ 驱动芯片：ST7549

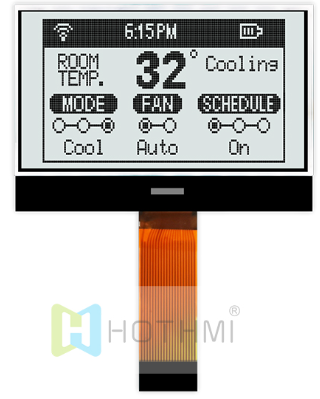

2.2寸128X64图形COG液晶屏| 带白色侧背光的 FSTN+ 显示屏
▶ 型号: HTG12864T01A-31W-20C08
▶ 类型：COG图形点阵
▶ 显示像素：128x64
▶ 显示英寸：2.2“
▶ 外形尺寸(mm) ：53.2x37.8x4.6
▶ VA尺寸(mm)：49.2x27.0
▶ AA尺寸(mm) ：40.92x24.28
▶ 点间距(mm) ：0.38x0.32
▶ 应用：仪器仪表
▶ 视角：6H
▶ 背光/亮度：白光
▶ 引脚：FPC-20PIN
▶ 接口方式：MCU
▶ 特殊说明：抗静电ESD 8KV
▶ 工作温度：-30~80℃
▶ 供电电压：3.3V
▶ 驱动芯片：ST7567
更多的小型家电显示屏解决方案，请直接联系我们！
